２−１−５　ＰＳ検層等による速度構造

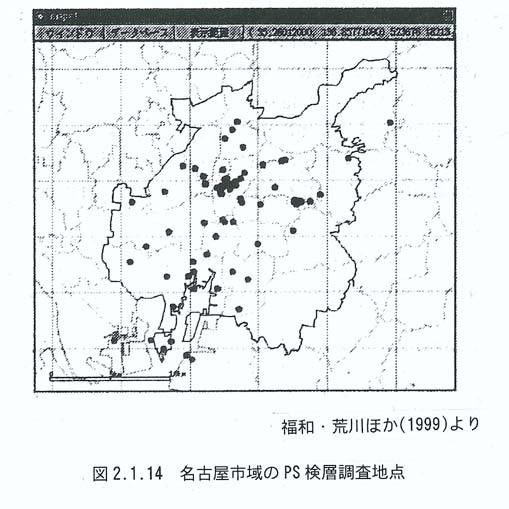

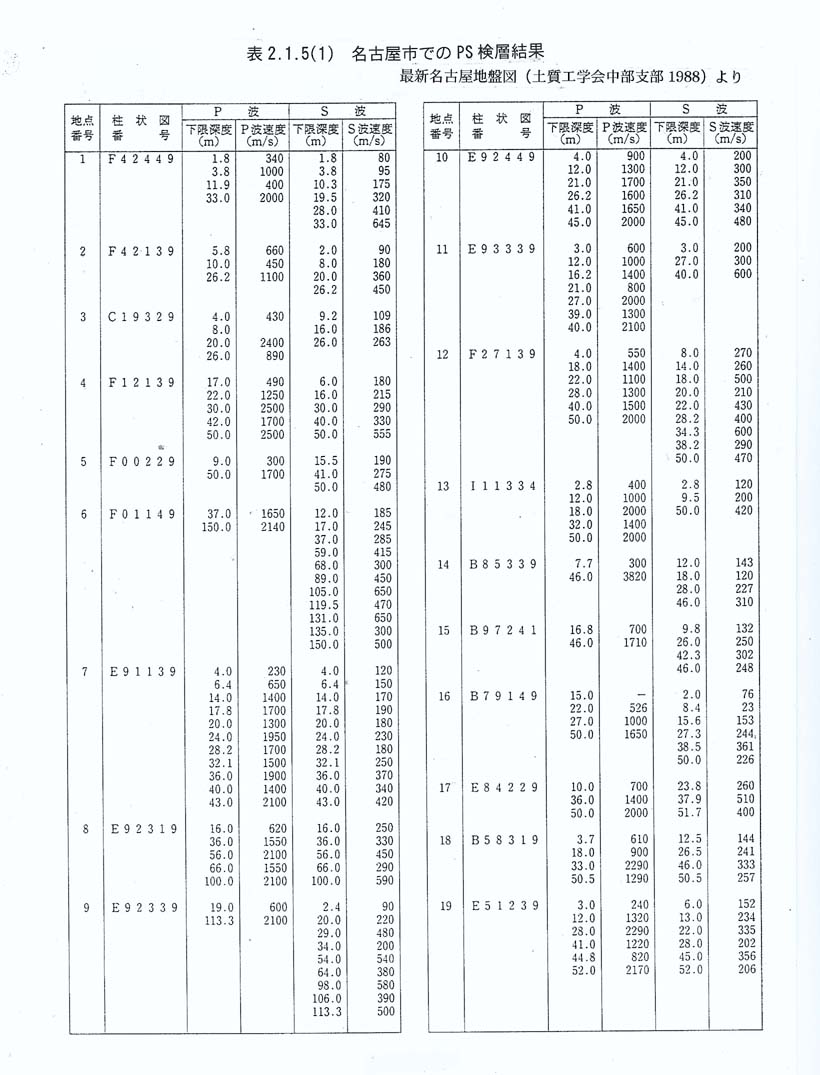

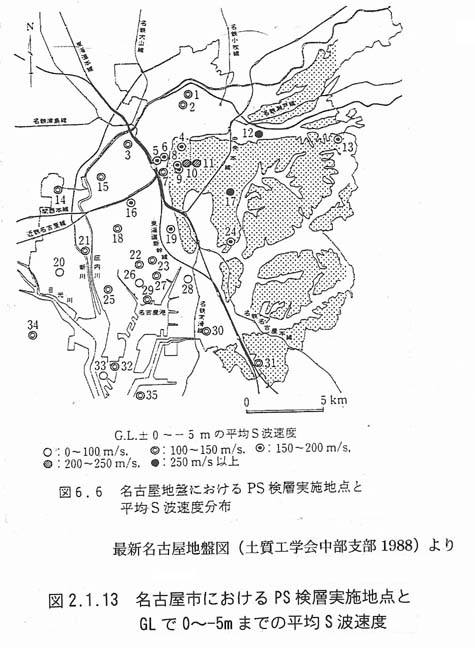

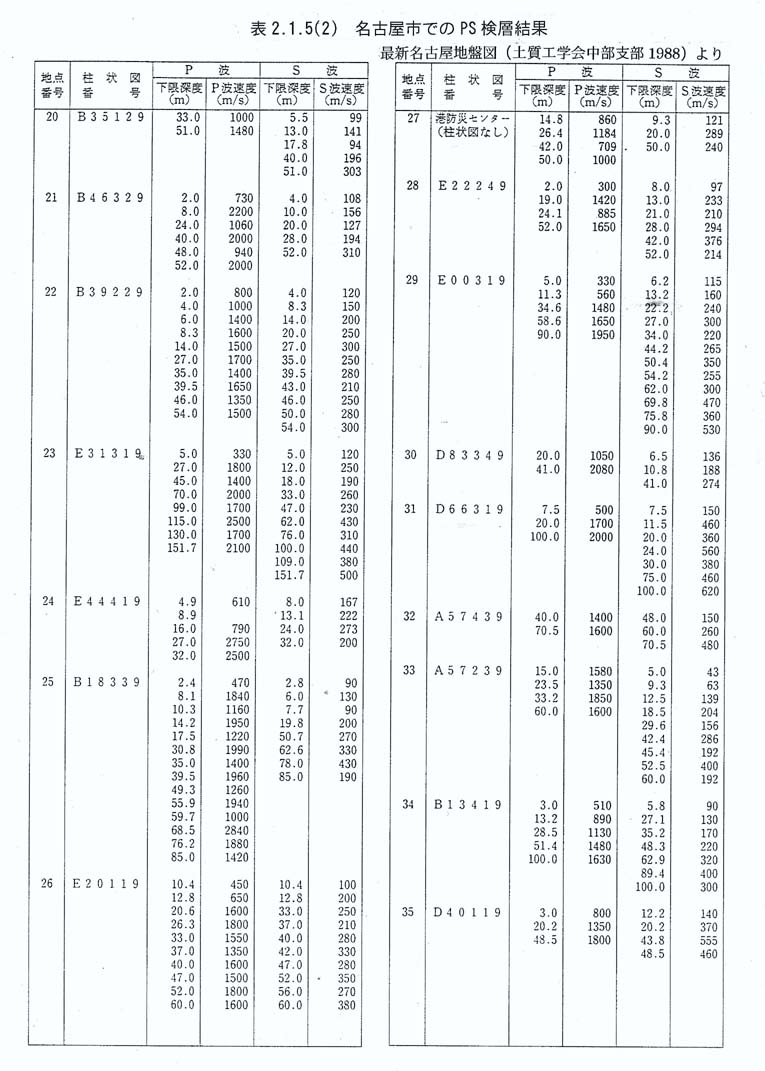

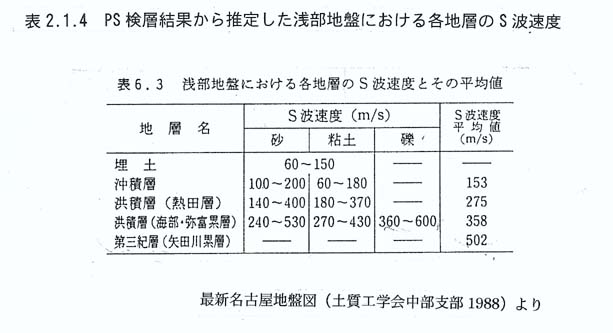

名古屋市域においては比較的多くのＰＳ検層が実施されている（土質工学会中部支部， １９８８; 飯田・正木， １９７６， １９７８; 飯田・正木ほか， １９７９）。これらの結果は最新名古屋地盤図（土質工学会中部支部，１９８８）にまとめられており、測定位置と検層から得られた地表からＧＬ−５ｍまでの平均的なＳ波速度が図２−１−１３に、これらの地点で得られたＰ波及びＳ波速度が表２−１−５−１、表２−１−５−２に示されている。これによれば、名古屋市内での表層のＳ波速度は北東部から南西部に向かい、２５０ｍ／ｓから１００ｍ／ｓへと小さくなる傾向がみられる。さらに、これらのデータから地層別のＳ波速度も推定されている（表２−１−４）。また、名古屋市周辺の強震観測点で取得されたＰＳ検層位置を図２−１−１４に示す。

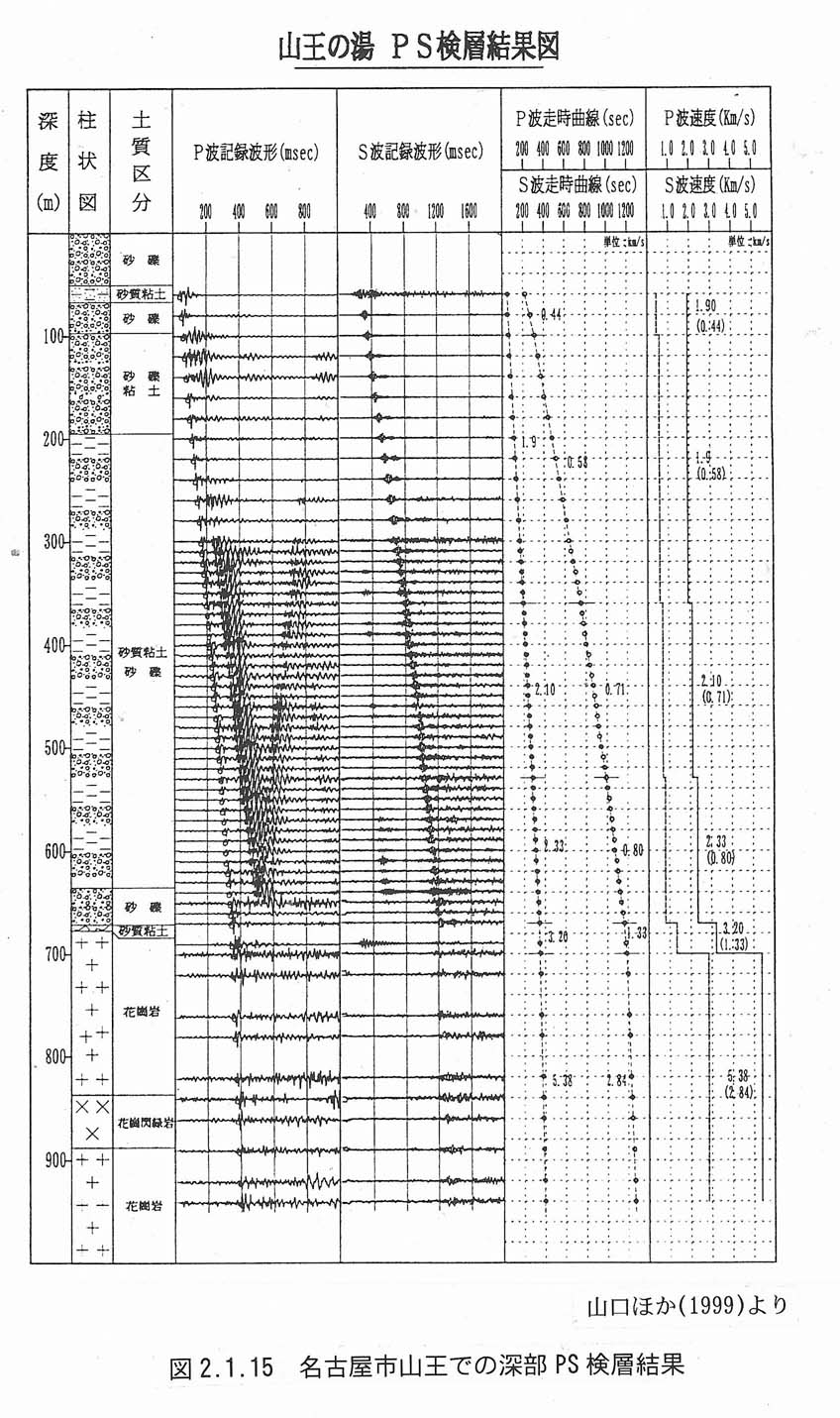

以上は浅部での直接的なＰ波およびＳ波の速度測定結果であるが、濃尾平野周辺で中・深部を対象として実施された速度検層やＶＳＰは、名古屋市中川区山王の温泉ボーリングでの山口ほか（１９９９）による結果と岐阜県羽島市下中町に掘削された防災科学技術研究所の高感度地震観測井での結果（未公表）があるのみである。山王は、基盤を花崗岩とし、地表から深度１００ｍ程度までは第四紀の熱田層、海部・弥富累層、これ以深は新第三紀の東海層群が続くが、中新統の存在については明確ではない。速度測定結果（図２−１−１５）では、基盤のＰ波及びＳ波速度はそれぞれ５．４ｋｍ／ｓ、２．８ｋｍ／ｓを、堆積層はそれぞれ１．９ｋｍ／ｓ〜２．３ｋｍ／ｓ、０．４ｋｍ／ｓ〜０．８ｋｍ／ｓを示し、基盤直上には薄い砂礫層があり、それぞれ３．２ｋｍ／ｓ、１．３ｋｍ／ｓとやや速い速度を示している。
