本節では、地表標高と重力基盤標高を拘束条件として固定し、表３−６−３における中間層の３次元的な層境界面形状を推定し、本調査地域およびその周辺地域の３次元地下成層構造モデルを作成する。ここで、地表標高は第１層上面標高、重力基盤標高は第６層上面標高に対応することから、推定すべき層境界面標高は第２層〜第５層上面標高である。

中間層（第２層〜第５層）の３次元的な層境界面形状を求めるには、深層ボーリングでの速度検層結果および微動アレー探査結果によるＳ波速度分布をデータとして使用することができる。これらのデータは、平面的には点として与えられており、３次元的な分布形状を得るために２次元補間を行った。

表５−２　基盤深度の比較

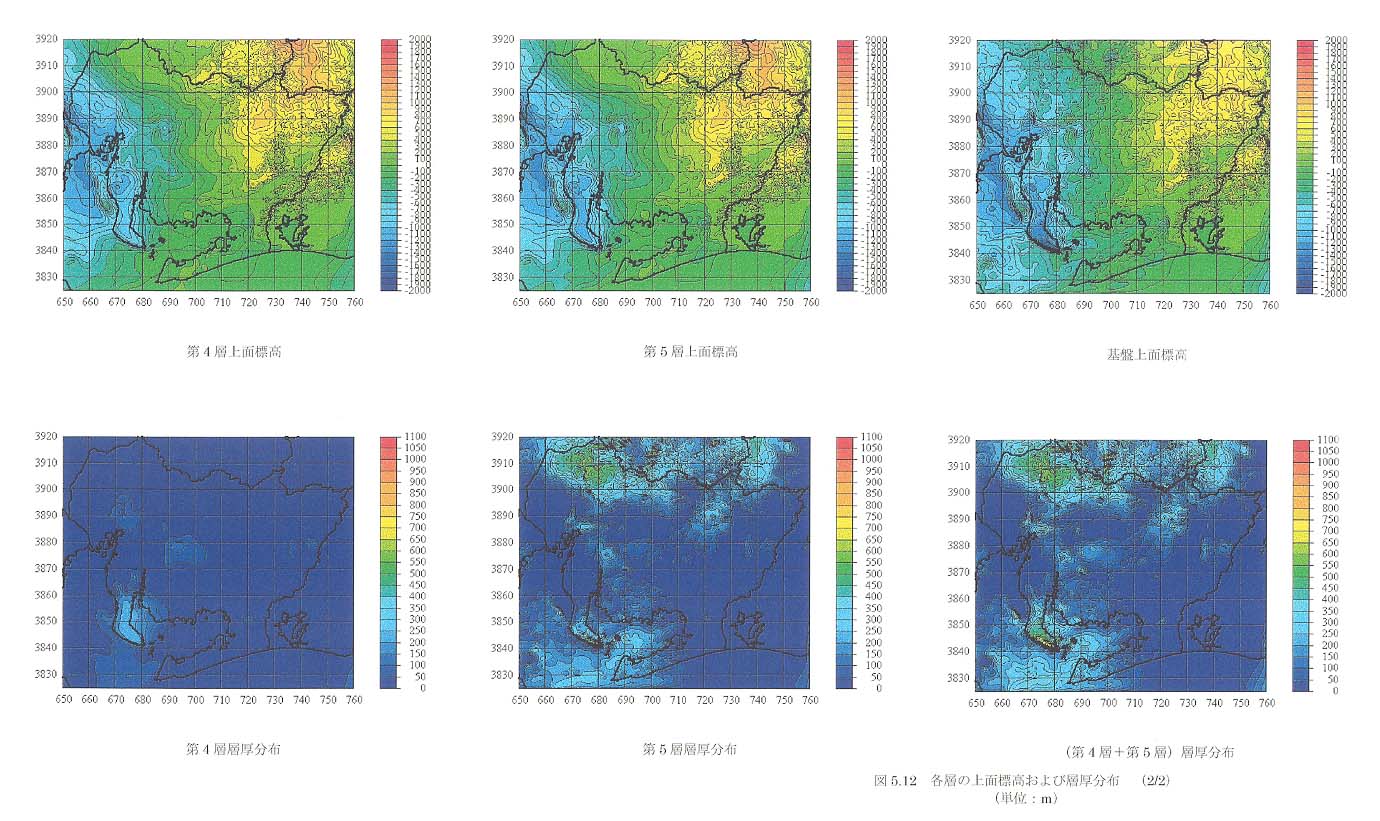

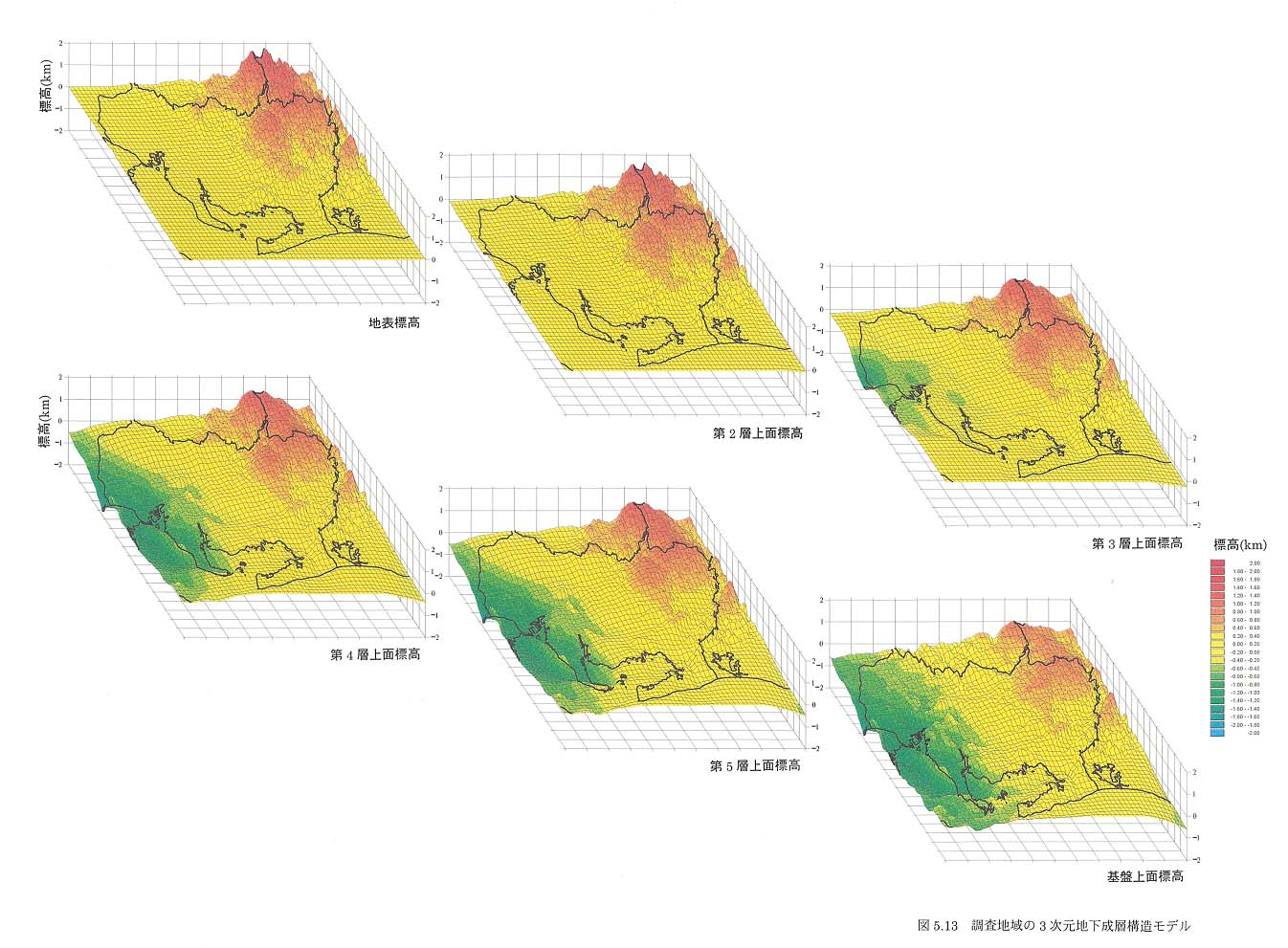

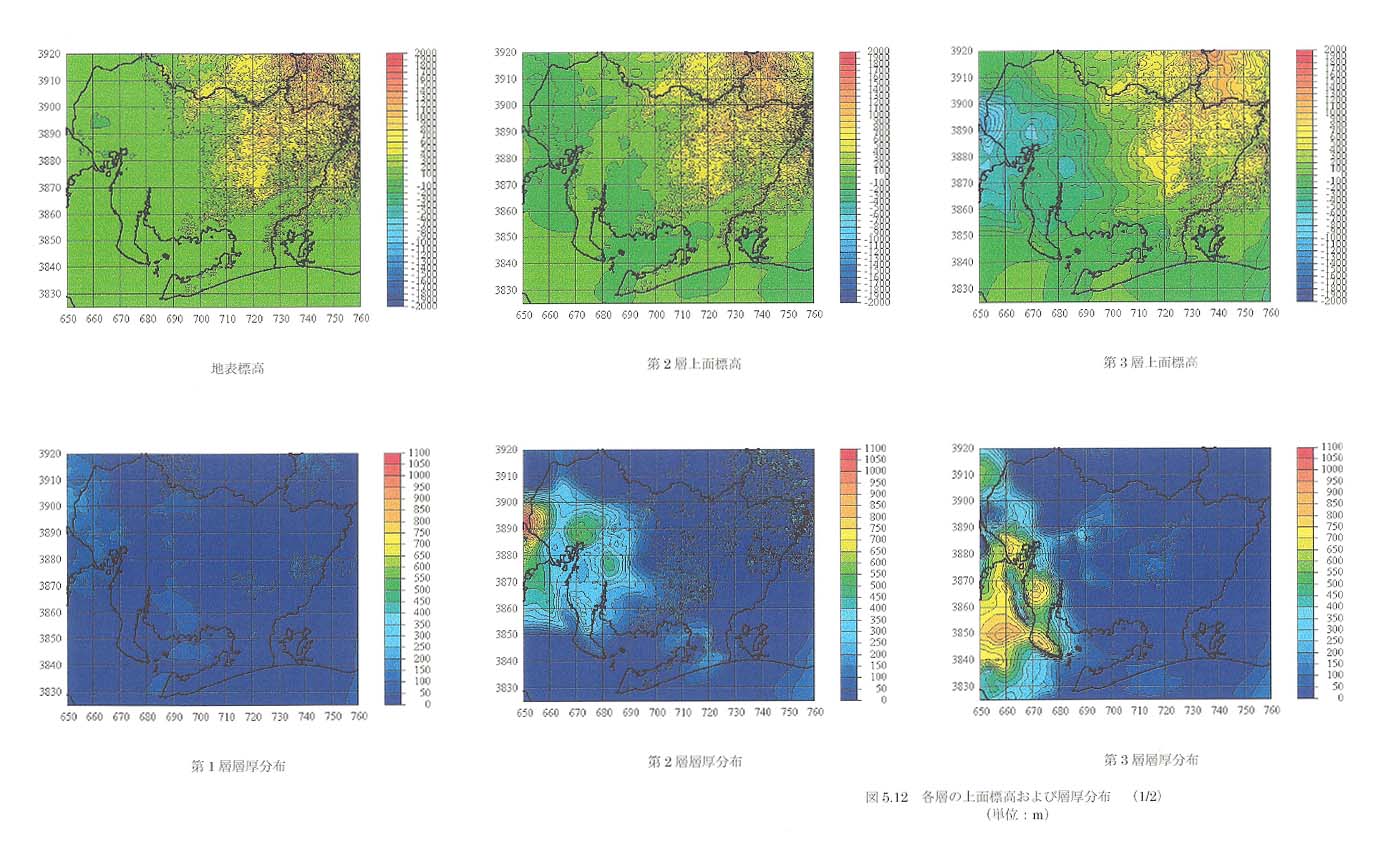

２次元補間の結果求められた各層の上面標高を図５−１２−１、図５−１２−２に示す。また、これらの層上面標高を３次元表示にして図５−１３に示す。
