（３）推定されたＳ波速度構造

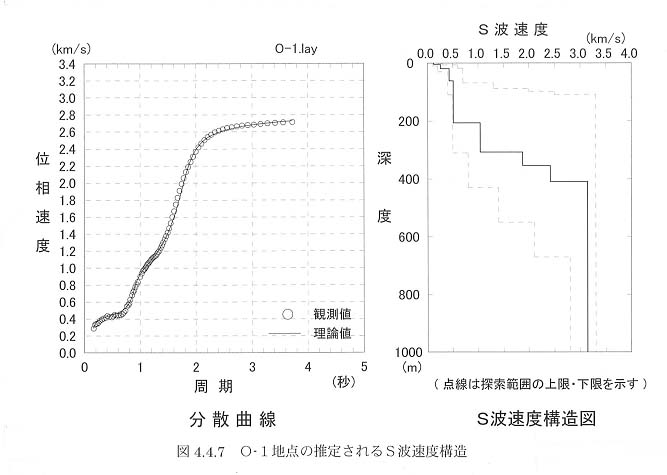

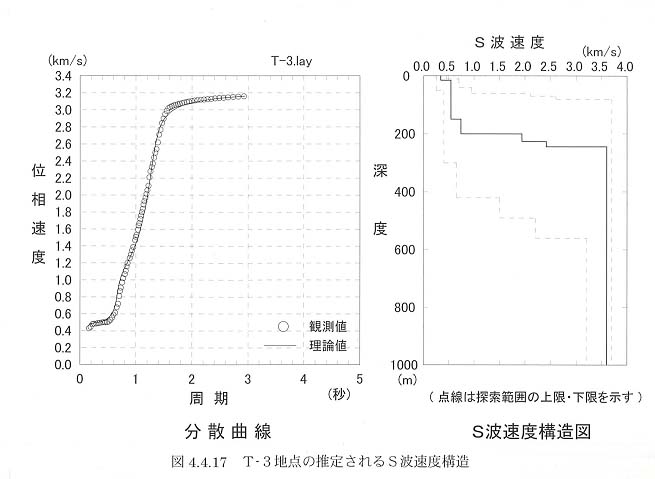

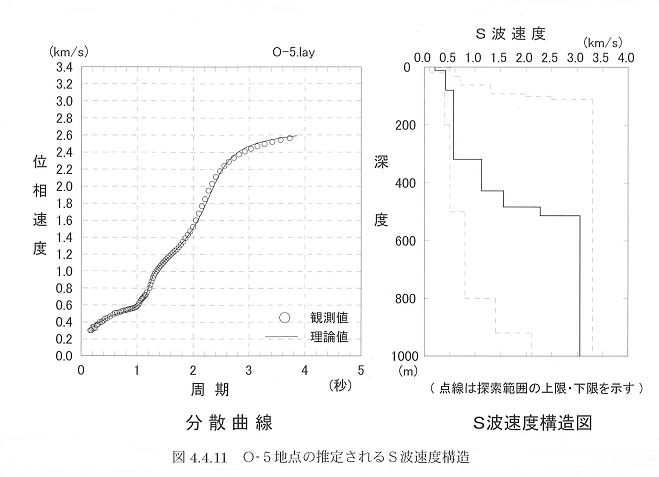

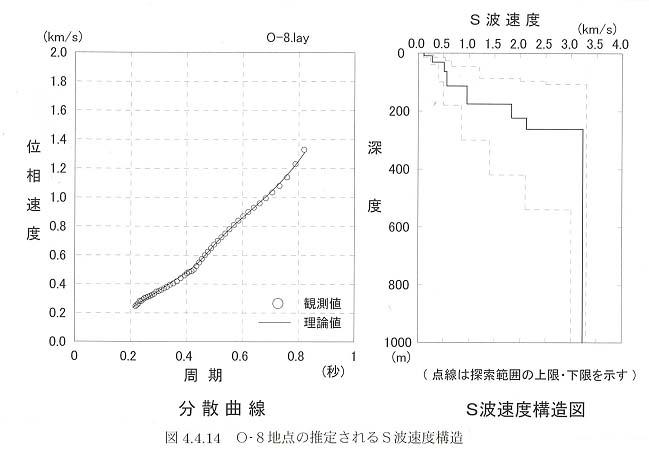

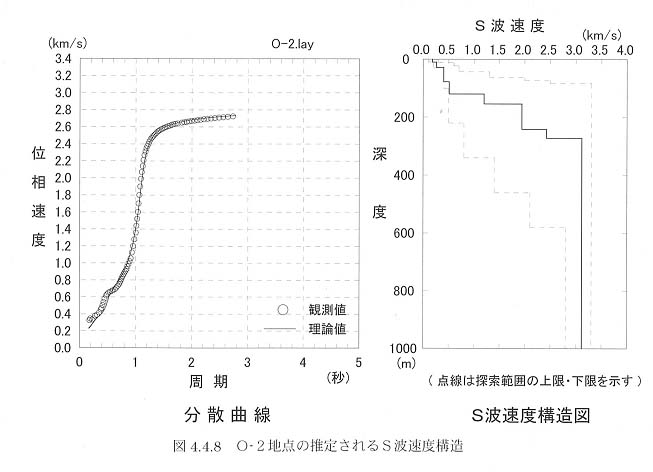

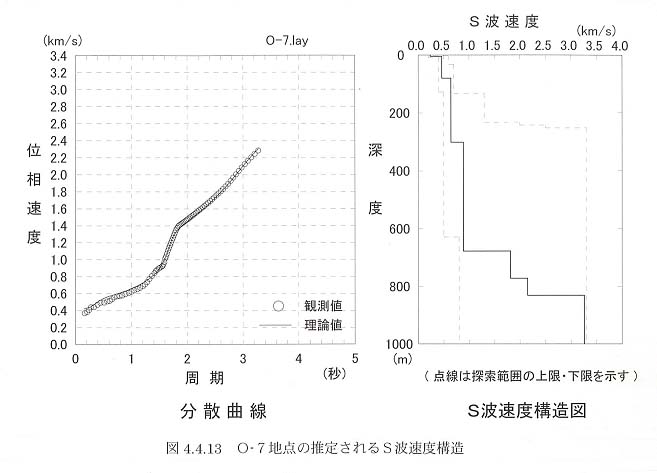

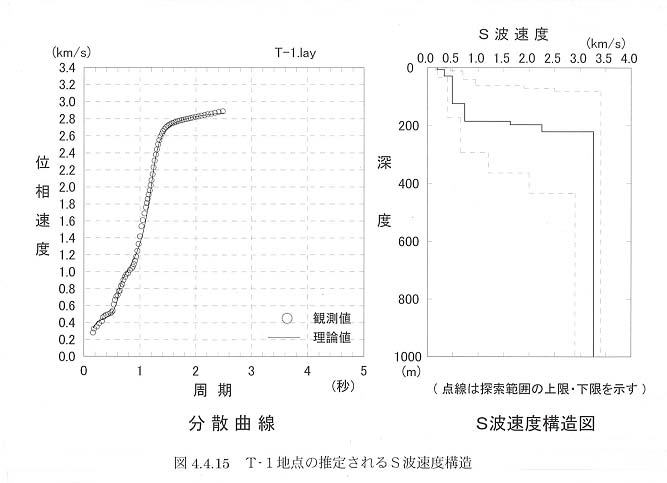

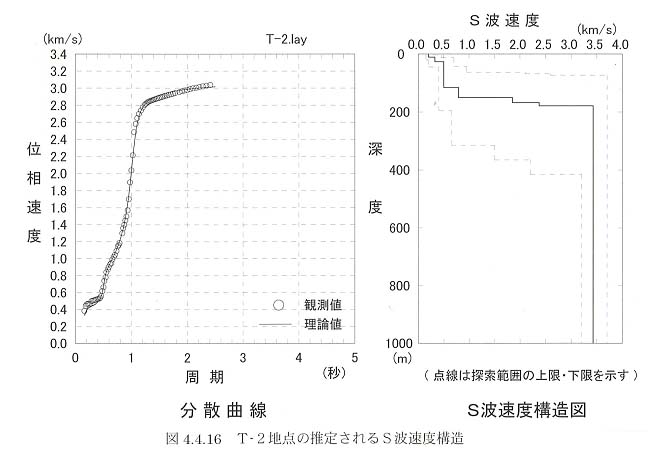

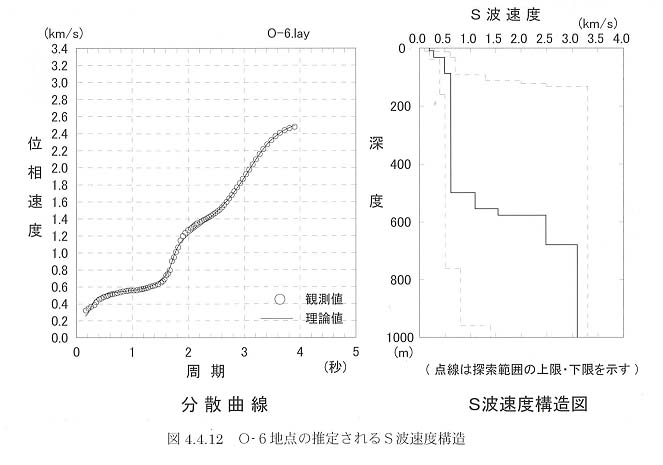

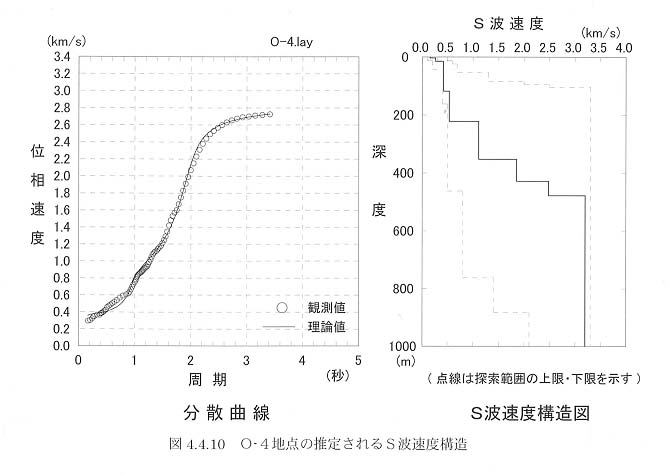

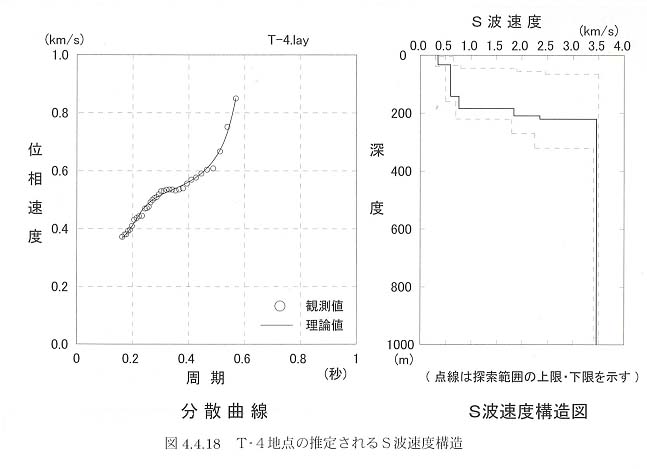

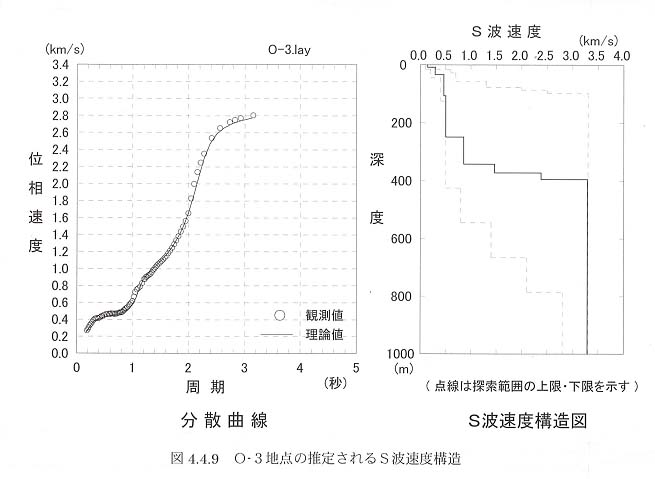

逆解析の結果得られたＳ波速度構造を、図４−４−７、図４−４−８、図４−４−９、図４−４−１０、図４−４−１１、図４−４−１２、図４−４−１３、図４−４−１４、図４−４−１５、図４−４−１６、図４−４−１７、図４−４−１８および表４−４−３に示す。また、付図４−３８、付図４−３９、付図４−４０、付図４−４１、付図４−４２、付図４−４３、付図４−４４、付図４−４５、付図４−４６、付図４−４７、付図４−４８、付図４−４９に採用結果を含む３例の逆解析結果を示す。図４−４−７、図４−４−８、図４−４−９、図４−４−１０、図４−４−１１、図４−４−１２、図４−４−１３、図４−４−１４、図４−４−１５、図４−４−１６、図４−４−１７、図４−４−１８は、それぞれ左側に分散曲線を、右側に推定されるＳ波速度構造を表示している。Ｓ波速度構造図の点線は探索範囲を示す。分散曲線は、○印が観測分散曲線を、実線が推定されたＳ波速度構造から計算される理論分散曲線を表しており、両者がよく一致していることがわかる。
表４−４−３ 推定されるＳ波速度構造
