3−3 速度モデルの作成

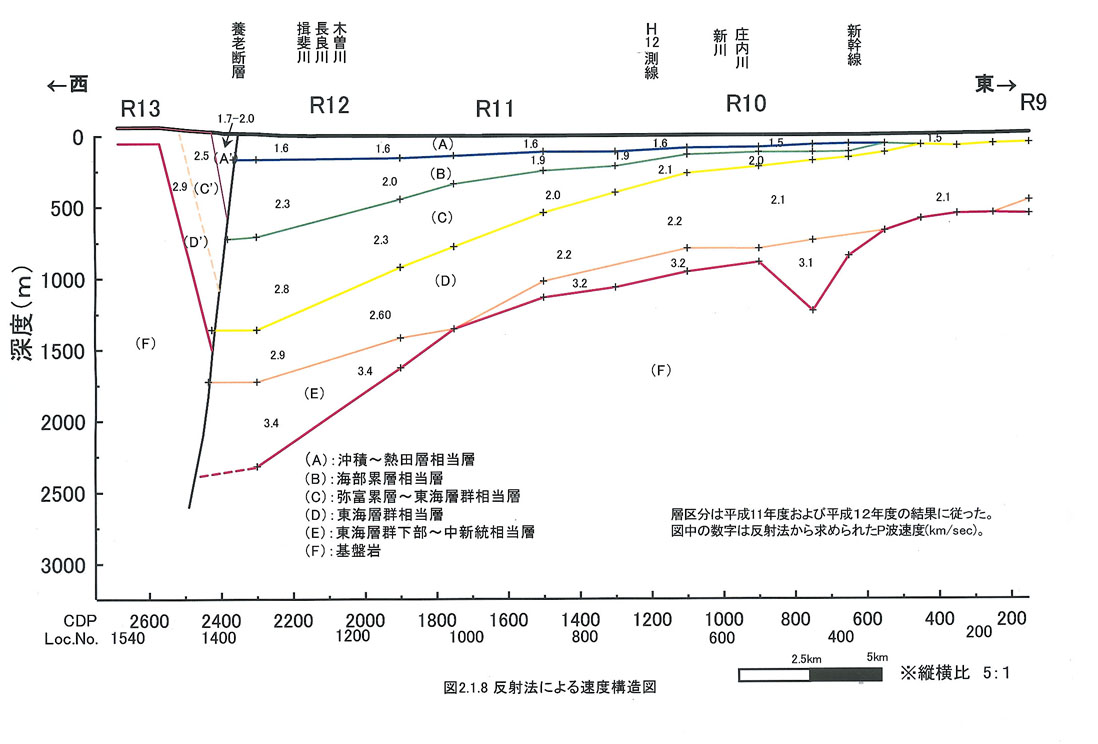

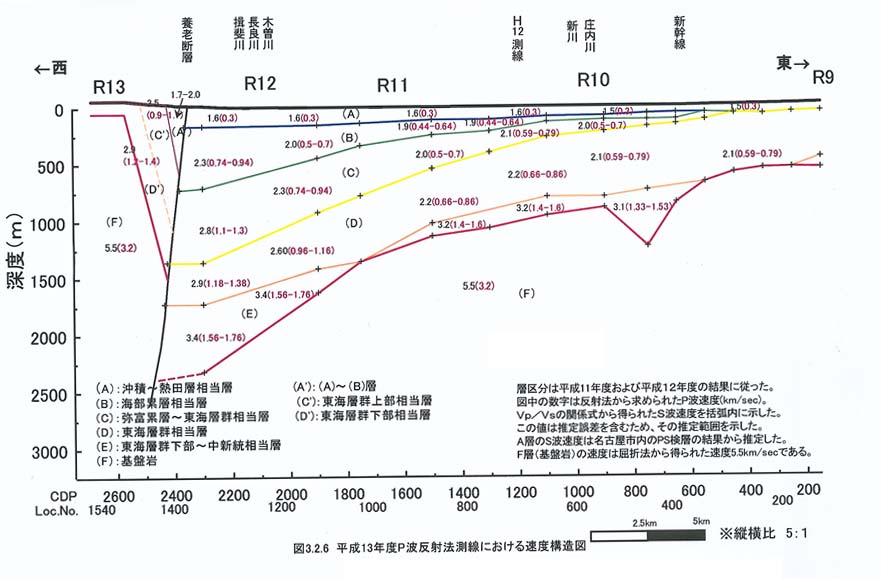

最後に、P波反射法から得られた速度構造モデル(図2−1−8)およびP波屈折法によって得られた速度構造モデル(図2−2−3)から推定したP波速度構造図を簡略化したもを図3−2−6の示す。図中には以下の式(愛知県、2000b)を用いて反射法で得られたP波速度から推定したS波速度も併せて示した。

    Vs = 0.745*Vp−873

ただし、Vs:S波速度、Vp:P波速度である。
