屈折法地震探査は、Ｐ波反射法地震探査の受振測線を用いたが、Ｐ波反射法地震探査測線線を東に１ｋｍほど延長した総測線長３７ｋｍを展開長約２１ｋｍ（以下屈折１）および展開長約２３ｋｍ（以下屈折２）の部分に分け（一部重複）、２晩に亘り実施した。

発振点は、全測線の両端および中間の５ヶ所とした。この内Ｒ１０およびＲ１１は重複している。以下に、全屈折発振点および受振器展開などを示した。屈折発振点は便宜上、測線東端をＲ９とし、西に向かって番号を増やした。

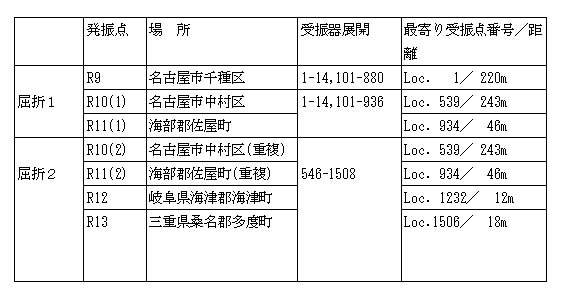

表２−２−１参照

震源として大型のバイブレータ３台または４台を用い（図２−１−２−１および図２−１−２−２参照）、８５０（一部７９４）および９６３チャネルの展開を用いてＧＤＡＰＳ−３型探鉱機でデータを取得した（図２−１−１ 参照）。測定はノイズが少ない夜間とし、さらに、各発振点で１００回以上の発振を行い、加算することによりＳ／Ｎ比の向上を図った。

本調査の測定仕様を表２−１−１ に示した（付録３も参照）。
