昼間の車両ノイズを避けるため、発震作業は、表２−２−２に示すように、１０日１２日から１３日にかけての夜間に実施した。

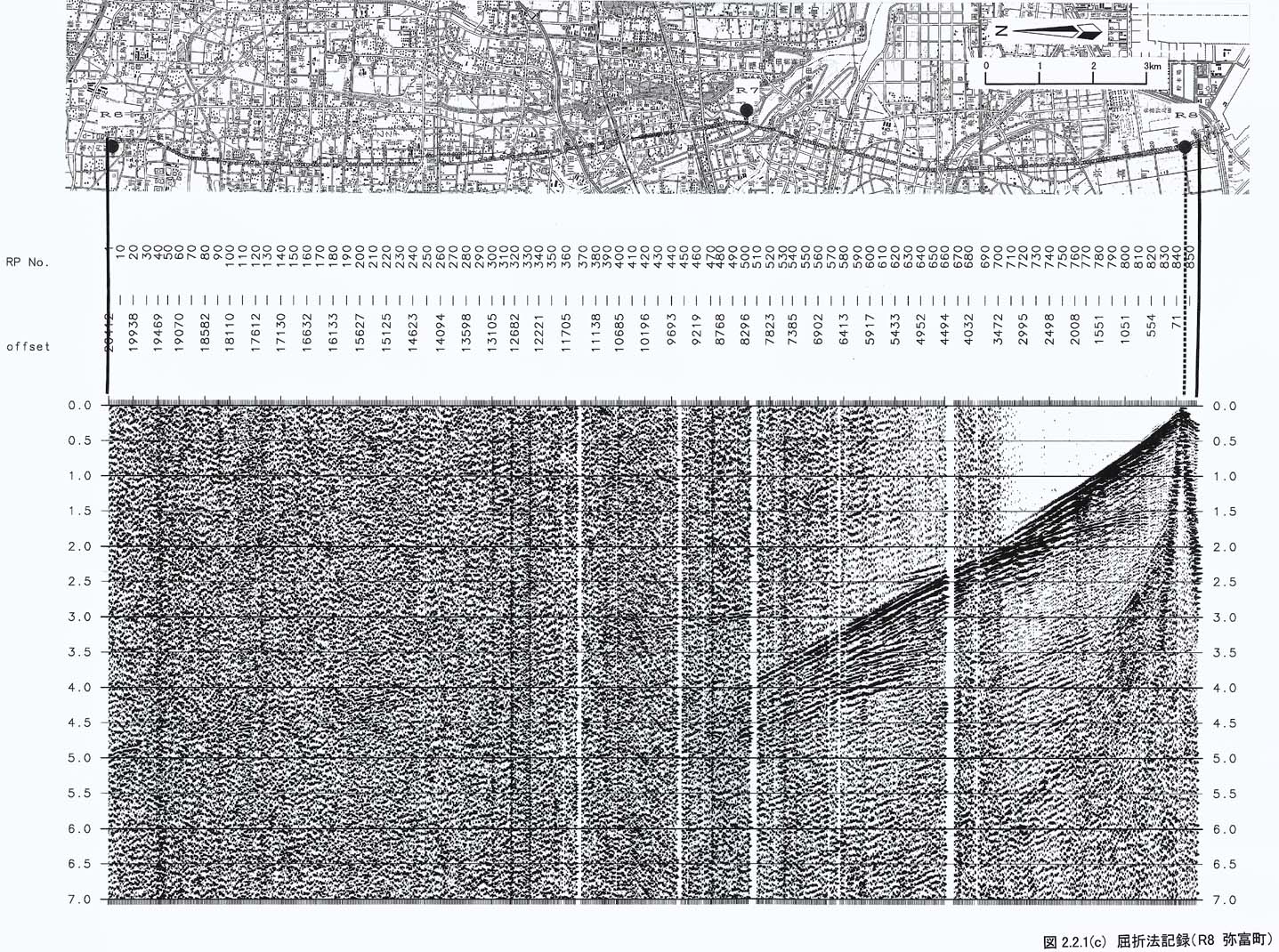

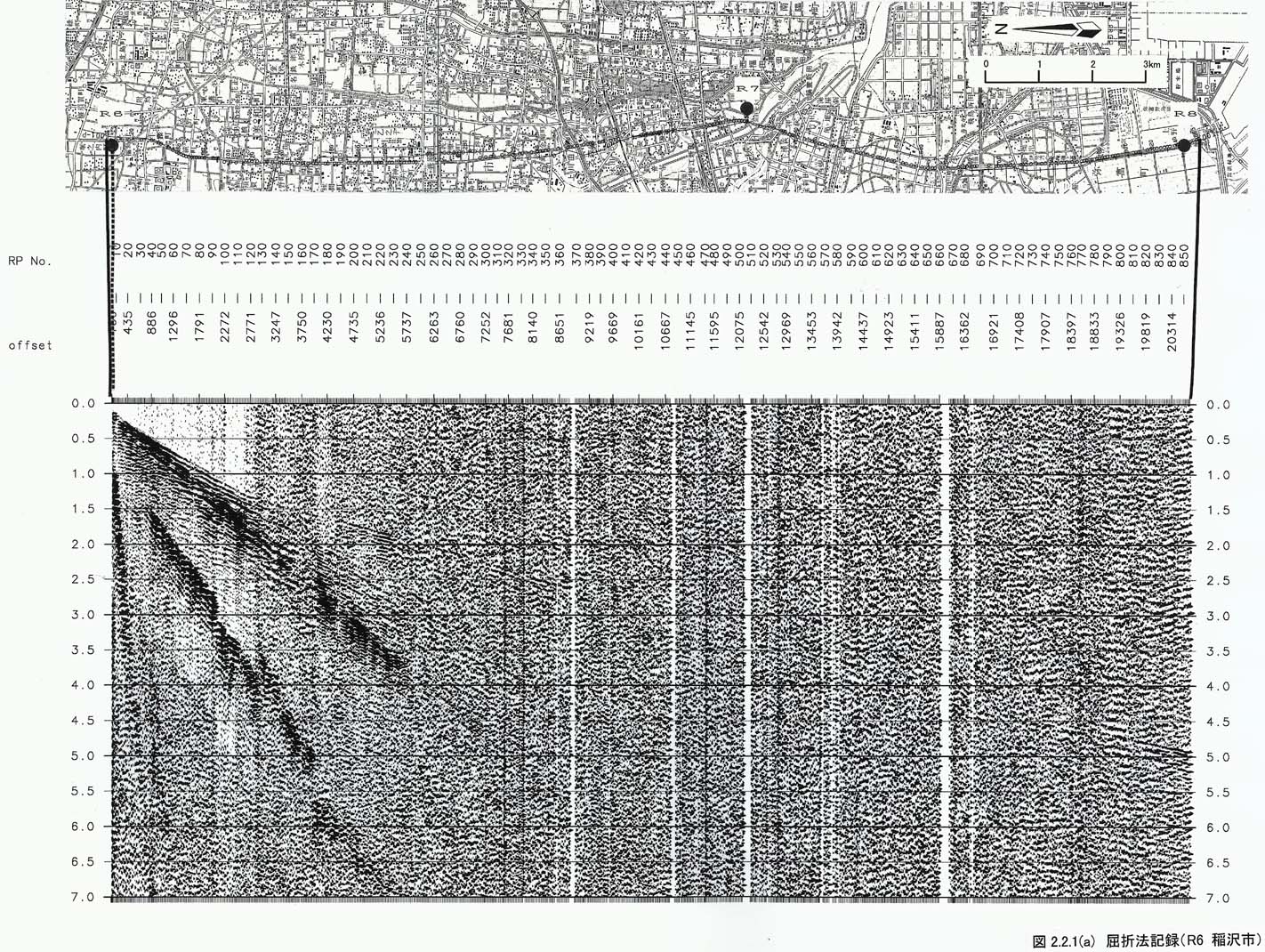

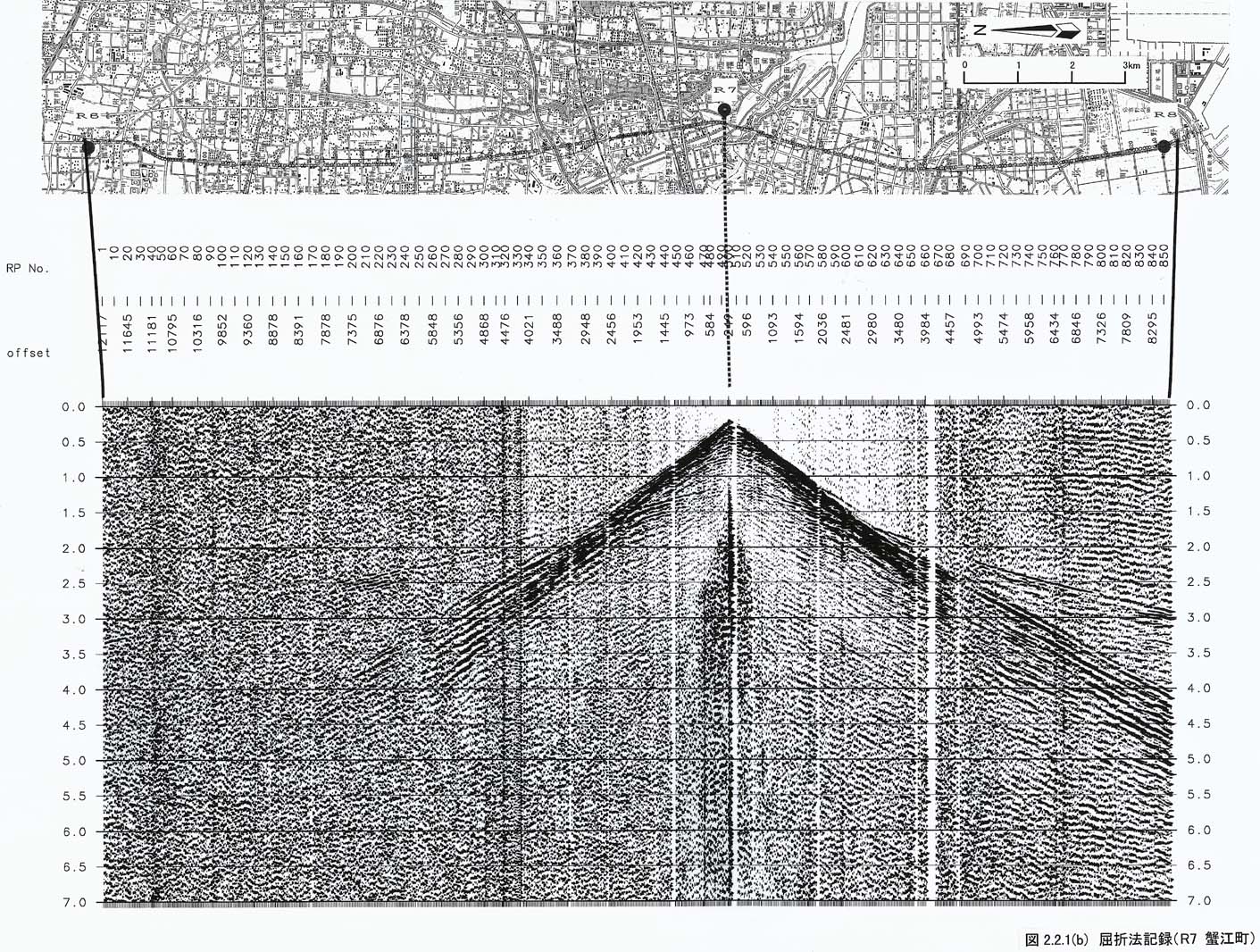

取得された記録を図２−２−１−１，図２−２−１−２，図２−２−１−３に示す。これは、原記録に対して、６〜４０Ｈｚのバンドパスフィルターを施したものである。

屈折法データ取得作業の結果、次の成果物が得られた。

（１）現場磁気テープ（１／２ｉｎ．２４００ｆｔ．， ＳＥＧＹフォーマット）　　１巻

（２）同上データシート（Ｏｂｓｅｒｖｅｒｓ Ｒｅｐｏｒｔ）　　　　　　　　　　１式

（３）現場モニター記録　　　　　　　　　　　　　　　　　　　　　　１式

（４）発震点座標／標高値　　　　　　　　　　　　　　　　　　　　１式

受振器の座標・標高についての測量は、Ｐ波反射法のものと同一である。詳細は、付録７−４を参照されたい。

屈折法の発震点については、発震作業後に測量担当者が立ち会って位置の同定を行ない、反射法地震探査の受振点からの多角測量・水準測量により座標と標高を算出した。
