4−3−4 ガンマ線検層(自然放射能検層)

自然放射能検層は、キャリパー検層ゾンデに内蔵されている自然放射能検出器により、地層中に含まれる放射性物質から放射されるガンマ線の強度を、深度方向に連続的に測定することができる。

測定系は、孔内に挿入するゾンデ、ゾンデを昇降させるためのウィンチおよびケーブル、測定値の記録・表示を行う地上装置から構成される。

図4−3−5に測定模式図を、表4−3−4に使用機器仕様一覧を示す。

測定は、ゾンデを降下または引き上げながら連続的に行う。

自然放射能検層の結果は、概略的な地質状況を把握したり、同時に実施した物理検層結果を解釈するための基礎資料として用いる。

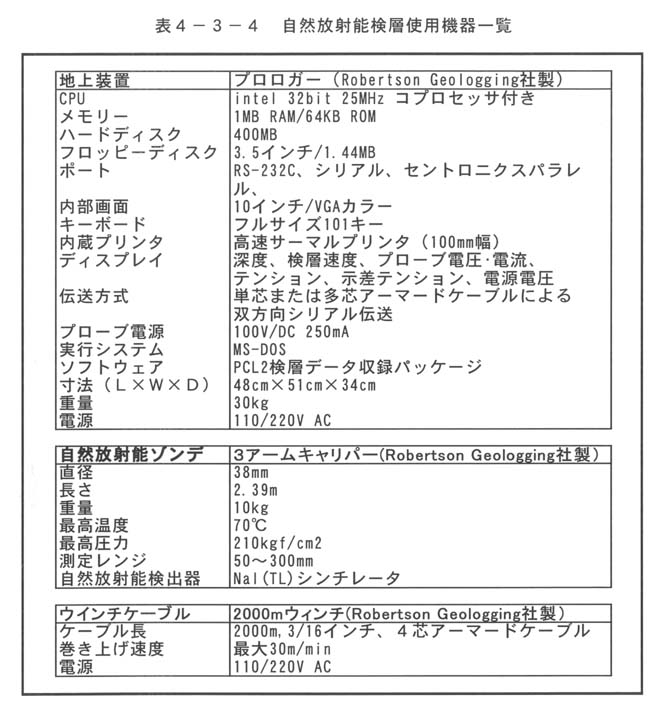

図4−3−4 自然放射能検層使用機器一覧

図4−3−5 自然放射能検層測定模式図
