ｌｏｇＤ＝０．６Ｍ−４

上記式に従った場合、Ｄ＝１．３３〜１．５８ｍとしてＭ＝６．９〜７．０となる。

断層の長さから地震の規模を求めるために以下の式（松田による）を用いると、

ｌｏｇＬ＝０．６Ｍ−２．９

菊川断層で確実度�TとされるＬ＝１８ｋｍで計算した場合、Ｍ＝６．９となり実変位量（Ｄ）から求めた規模とほぼ同じとなる。また、最も活動度の高い中央部のセグメント（６．５ｋｍ）のみの地震と考えた場合はＭ＝６．２となる。

イベント�Tは菊川断層中央部及び南部で確認されている。地震の規模を下保木地区トレンチの変位量Ｄ＝１．３０ｍから推定した場合、Ｍ＝６．９となる。その場合、菊川断層の北部、中央部、南部のほぼ全域（約１８ｋｍ）が活動したと考えられる。これは松田の式での計算結果（１８ｋｍ）とも調和的となる。下保木地区トレンチが南部セグメントの末端部であることから、一般に断層変位量が中央より末端部で減少する傾向があることを考慮すると実際の地震の規模はＭ＝６．９以上である可能性が考えられる。

イベント�Vは、中央部のトレンチのみで確認されている。中央部での変位量１．５８ｍから地震の規模を計算するとＭ＝７．０となり地震の規模はイベント�Tよりも大きかった可能性が考えられる。南部の下保木地区で確認できなかったのは、菊川断層の末端部であるためと考えられ、菊川断層の北部、中部のみではなく、北の海域や南部の一部で活動があったものとの考え方もできる。

イベント�Uは、中央部で確認されている。変位量が確認できていないが、地震の規模は、イベント�T・イベント�Vから考慮すると、同程度のものであったと推定され、菊川断層の海域〜北部、中部、南部の一部で活動があったものと考えられる。

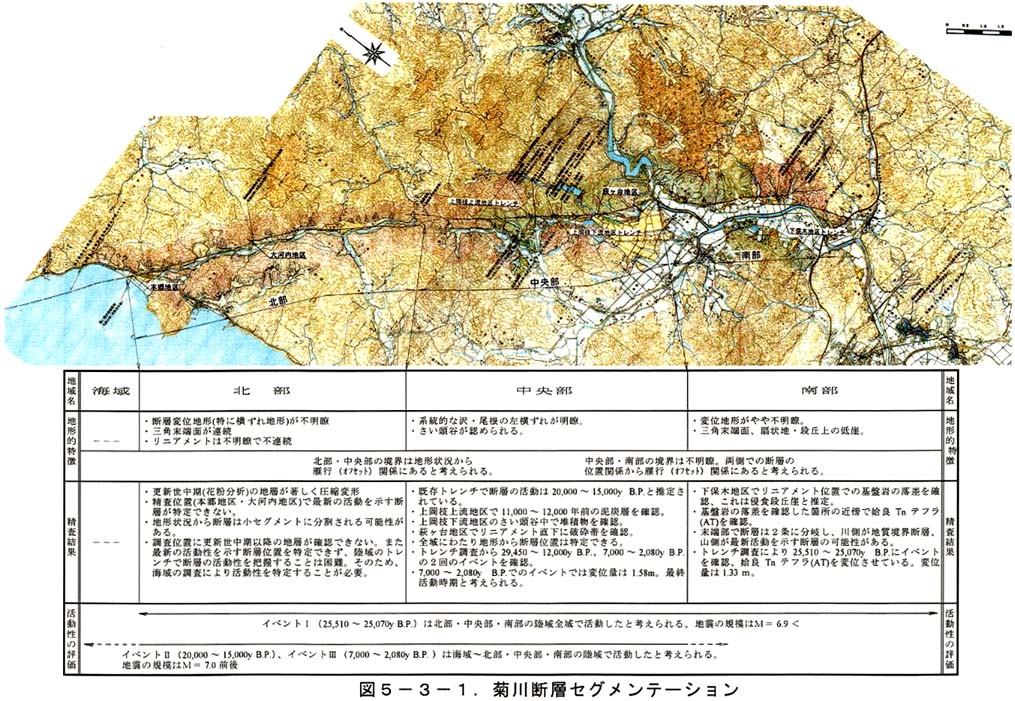

以上をまとめると以下の様になる。また、図５−３−１に菊川断層セグメンテーションを示す。

・活断層としての長さ：１８ｋｍ〜２０ｋｍ（北部・中央部・南部の３つのセグメントに分かれる。：豊浦郡豊浦町本郷〜菊川町・下関市境付近）

・変位様式　　　　　：右横ずれ

・最終活動時期　　：７，０００〜２，０８０ｙ Ｂ．Ｐ．

・再来間隔　　　　　：９，０００〜１１，５００年

・平均変位速度　　：０．１２〜０．１８ｍ／１，０００年（Ｂ級）

・単位変位量　　　　：１．３３〜１．５８ｍ（実変位量）

・地震の規模　　　　：Ｍ＝６．９〜７．０
