４−１−４　断層の活動性

図４−１−１１にトレンチＮ面におけるB層〜J層の傾斜角変化を示す。傾斜角は各グリッド毎に測定している。図から全体的に傾斜は５度以下が大部分であるが、一部に１０度近くのものがある。C層のみはＮ面Ｌ７〜Ｌ９間で１０度以上となり、特にＮ面Ｌ７付近では２０度に達する。断層はＮ面ではＬ６〜Ｌ７に確認されており、C層では断層から川側で傾斜が急になる傾向となる。また、D層（姶良Ｔｎテフラ（ＡＴ））については、トレンチ展開図では消失して記載されていないが、溝堀掘削中にＮ面Ｌ７付近で傾斜が２０度前後になっていることが確認されている。

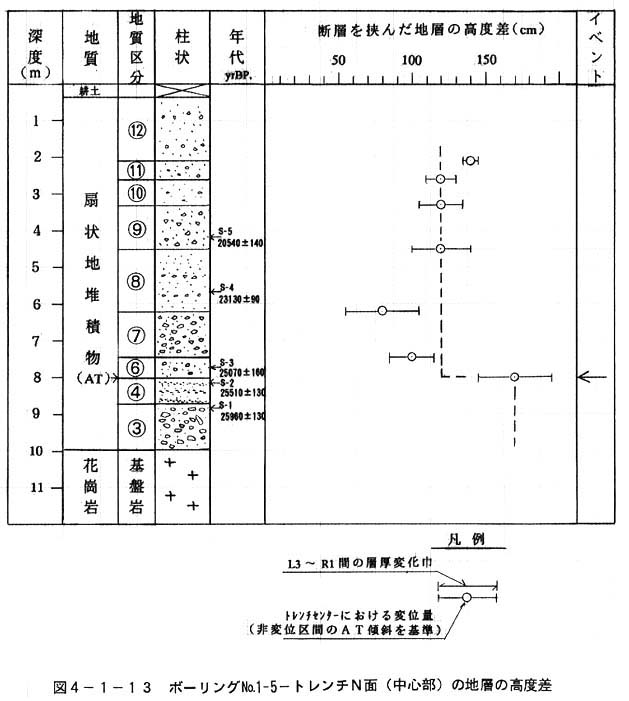

図４−１−１２にボーリングＮｏ．１−５とトレンチＮ面断面図を、図４−１−１３にトレンチＮ面のセンター（Ｃ）とﾎﾞｰﾘﾝｸﾞＮｏ．１−５での各層（B層〜K層）の高度差を示す。図よりE層より上方では地層の高度差が１２０ｃｍ前後であるのに対し、C層では１７０ｃｍと大きな傾向を示す。

以上からD層までは断層による変位を受けていると考えられる。その場合、年代測定結果から、２５，５００〜２５，０００年前後にイベントがあったものと考えられる。

図４−１−１３から、下保木地区での鉛直変位は約５０ｃｍと推定される。

断層面に条線を確認しており、その方向は、Ｎ５６°Ｗ方向で２２°ＮＷ落ちとなる。

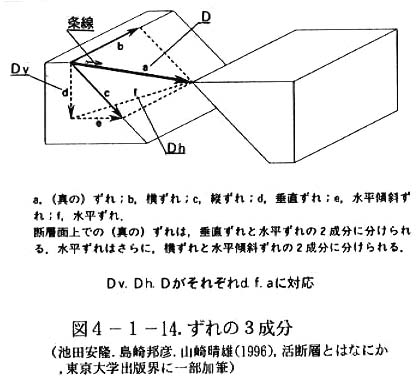

図４−１−１４に示すように、鉛直変位量（Ｄｖ）と条線の方向から実変位量（ｎｅｔ ｓｌｉｐ）Ｄ、水平変位量（Ｄｈ）を計算すると以下の様になる。

Ｄ＝０．５／ｓｉｎ２２°＝１．３３（ｍ）

Ｄｈ＝０．５／ｔａｎ２２°＝１．２４（ｍ）

表４−１−６に下保木地区の変位量を示す。
