５−１ 調査結果のまとめ
空中写真判読および地表踏査を実施した結果、活断層に伴って変形した可能性の高い地形と考えられるものを、図５−１−１，図５−１−２，図５−１−３，図５−１−４に示す。それらのうち、地形面とそこに現れる段差との関係を図５−１−５に示す。これによれば、北部地域では古い地形面ほど段差が大きくなっており、断層運動による変位の累積を示している可能性がある。また、ＡＬ１面とＡＬ２面の段差はそれぞれ１０ｍ、７ｍとなっており、中部・南部に比べて大きくなっている。中部地域でも、ＹＬ４面からＹＨ１面に向かって変位地形の段差が大きくなっている。なお、ＹＬ２面の段差は、他の地域に比べて小さい値となっている。南部地域では、ＹＬ３面のデータが多くでているが、段差は０．８〜２．６ｍで北部、中部と比べて小さいようである。ＹＭ面の段差は８〜１０ｍであり、中部地域とほぼ同じである。 また、今年度地形測量、ボーリング調査、浅層反射法探査を実施した地区については、その結果を表５−１−１，表５−１−２，表５−１−３にまとめる。

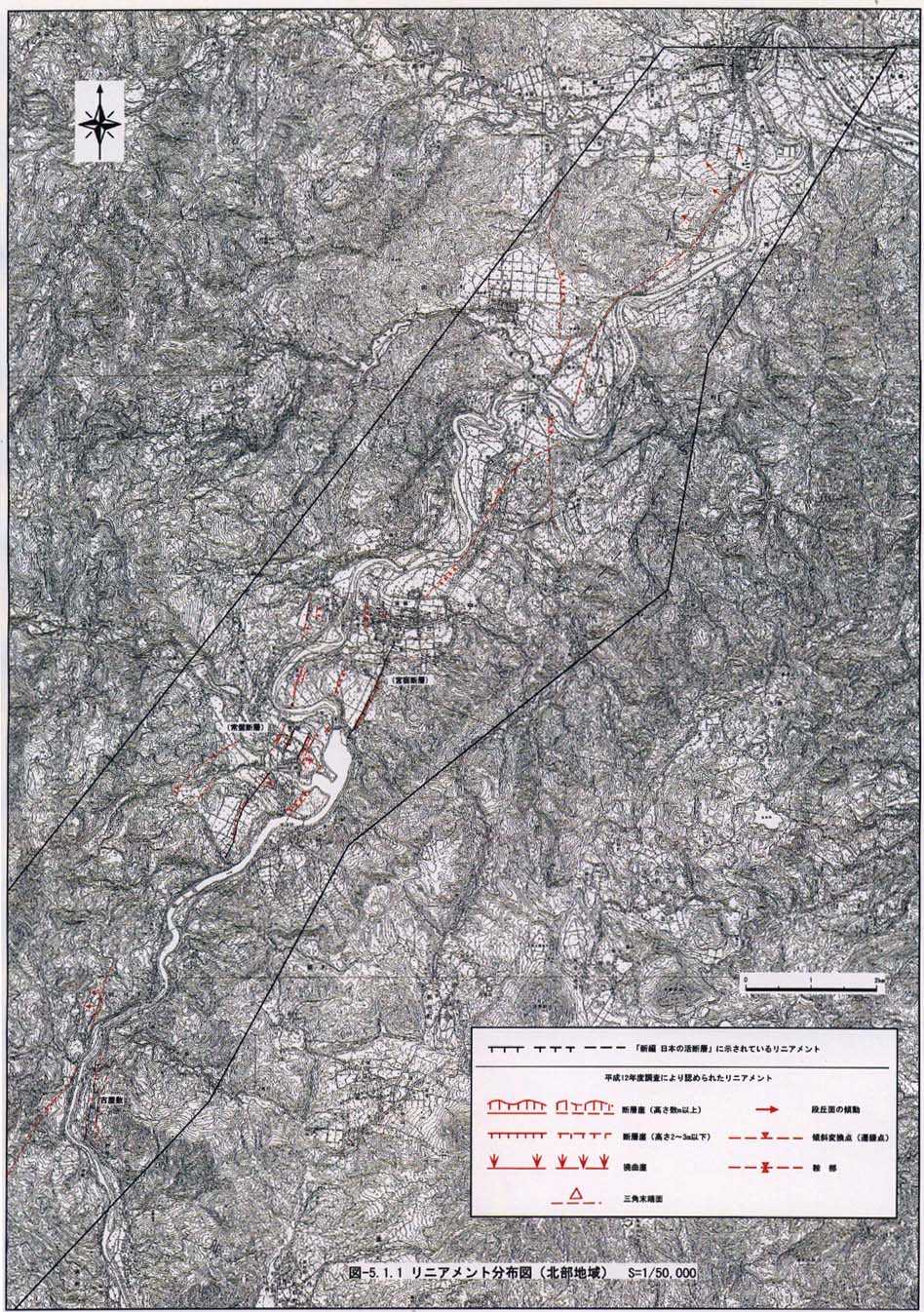

図５−１−１ リニアメント分布図（北部地域）

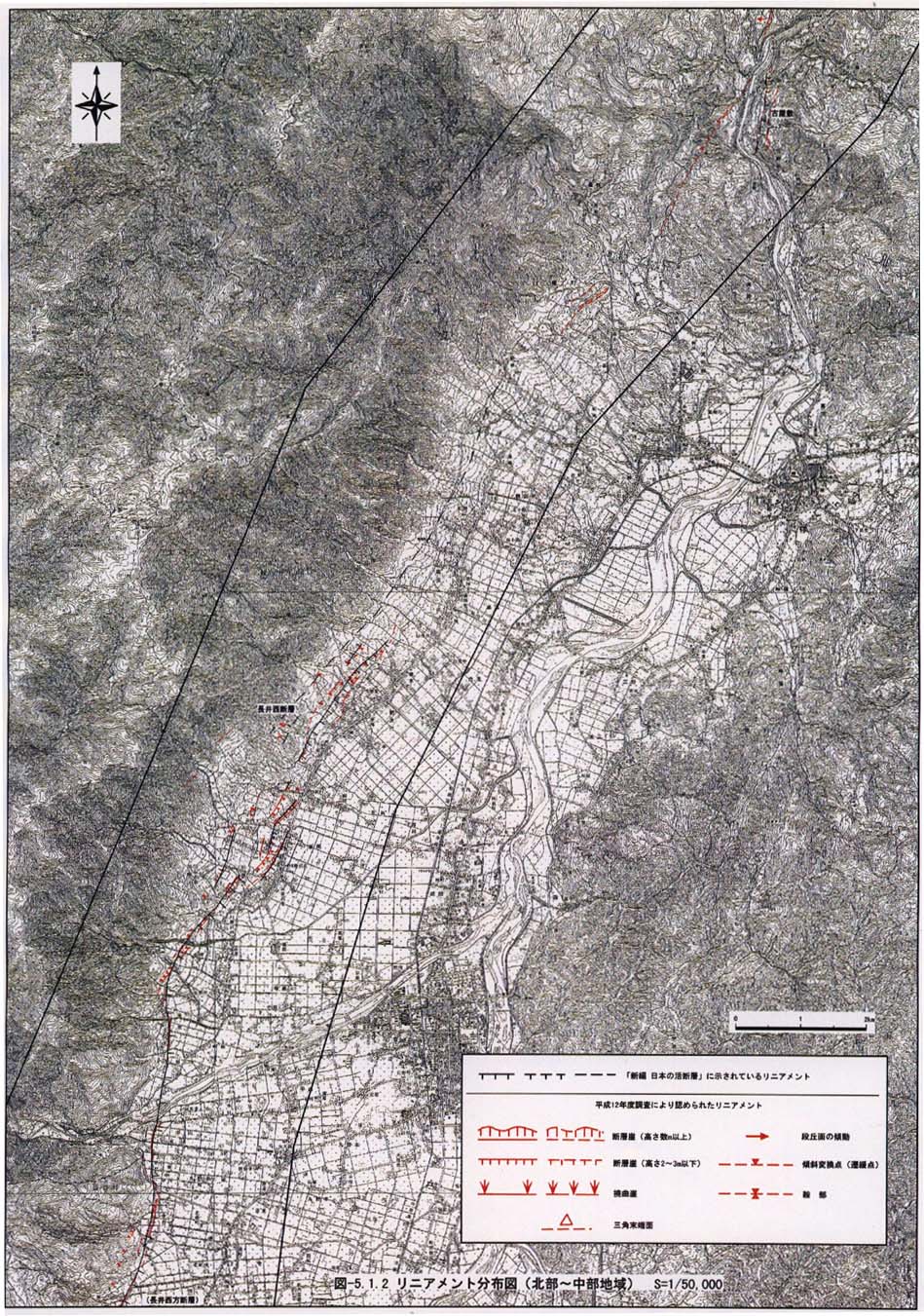

図５−１−２ リニアメント分布図（北部〜中部地域）

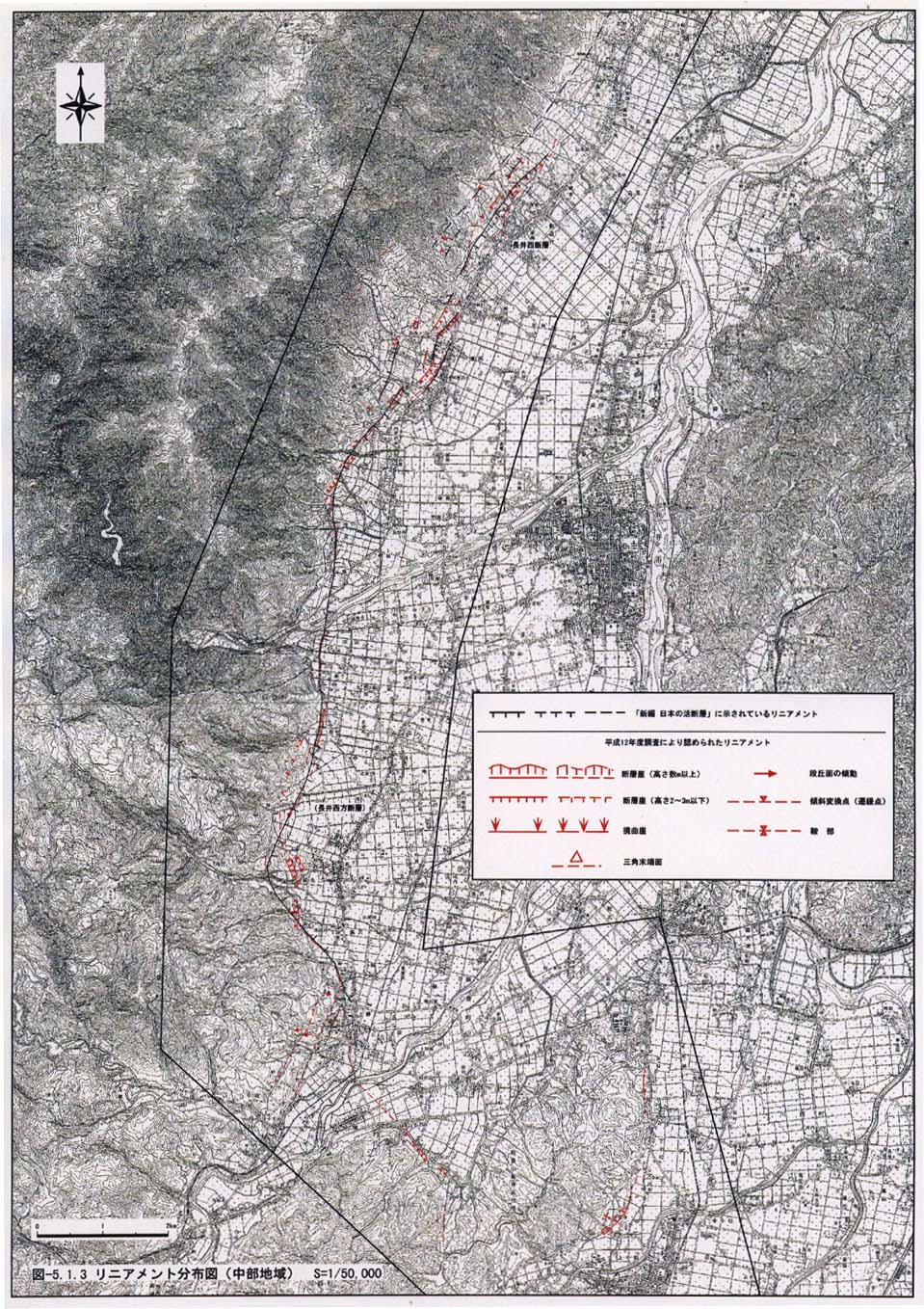

図５−１−３ リニアメント分布図（中部地域）

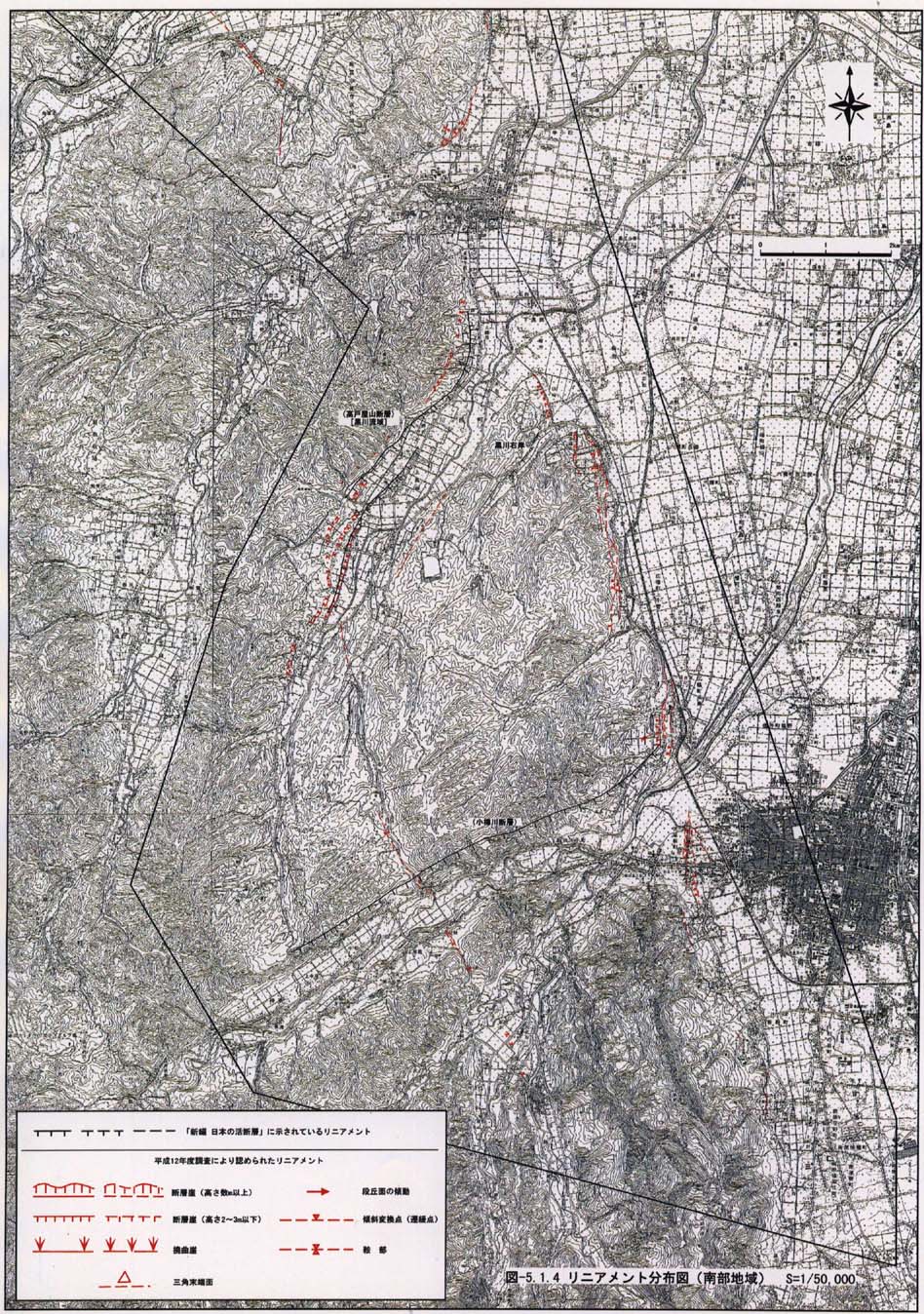

図５−１−４リニアメント分布図（南部地域）

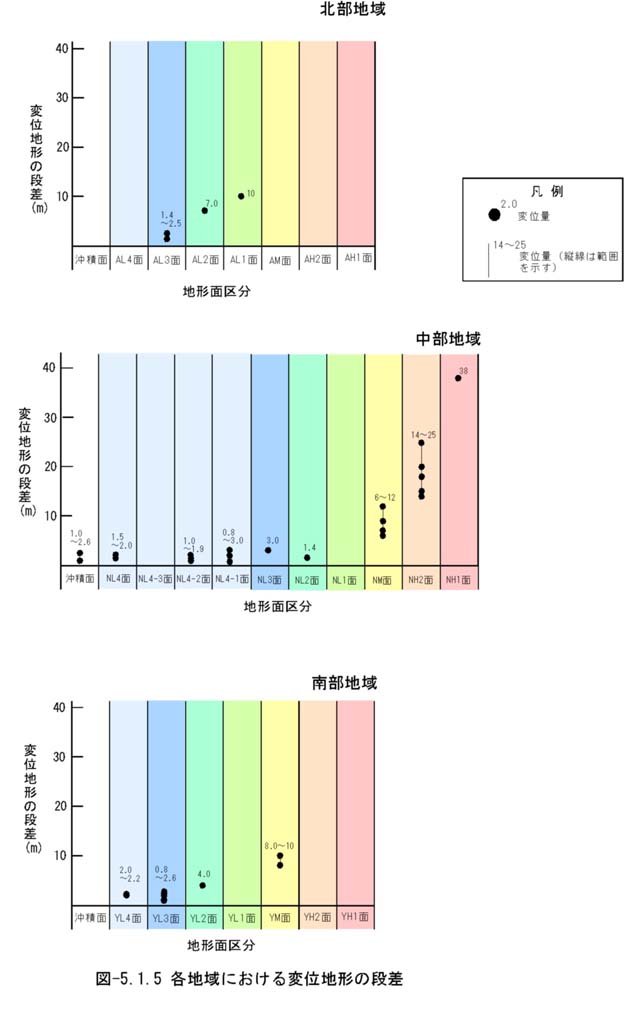

図５−１−５ 各地域における変位地形の段差
表５−１−１ 調査結果一覧表（北部地域）
表５−１−２ 調査結果一覧表（中部地域）

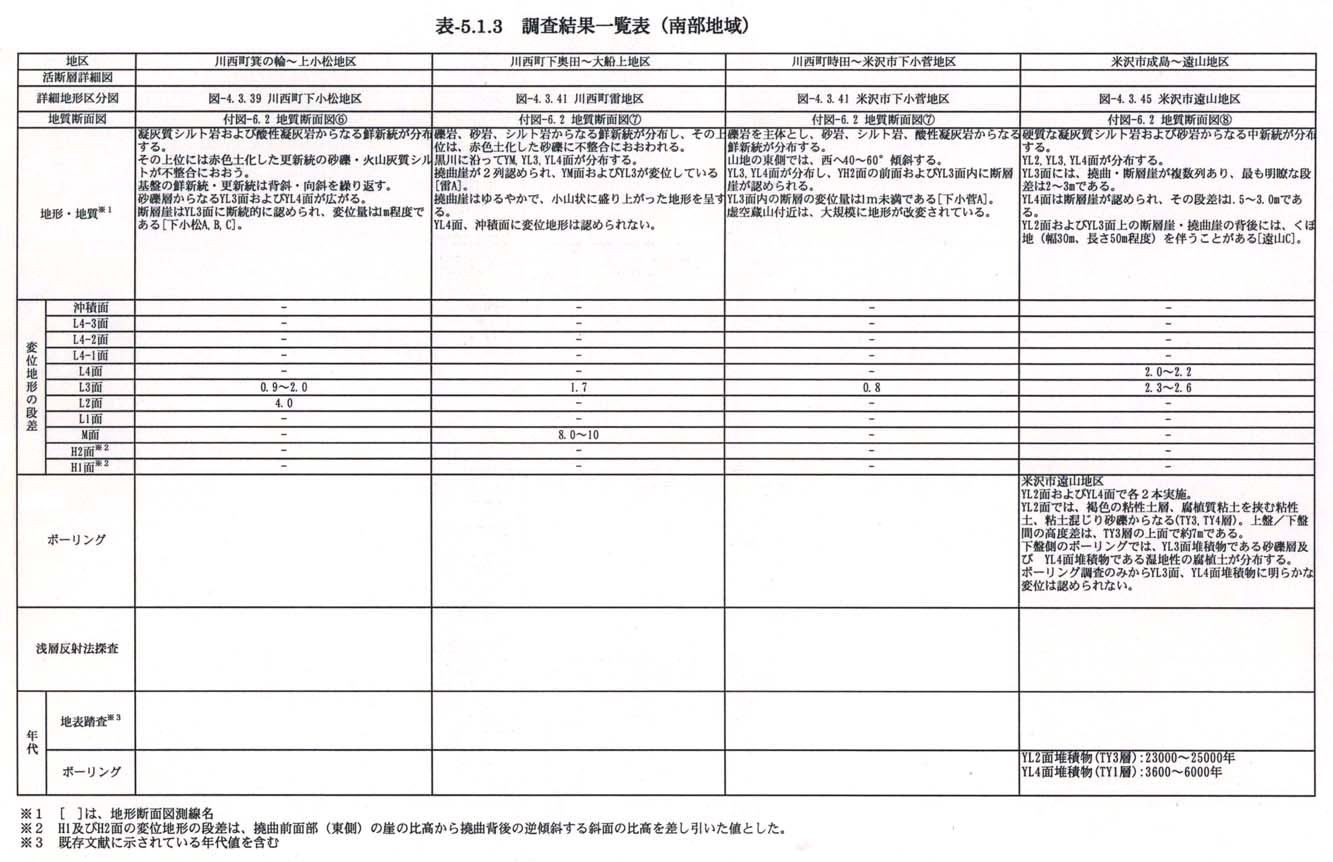

表５−１−３ 調査結果一覧表（南部地域）
