３−２−２　探査の概要

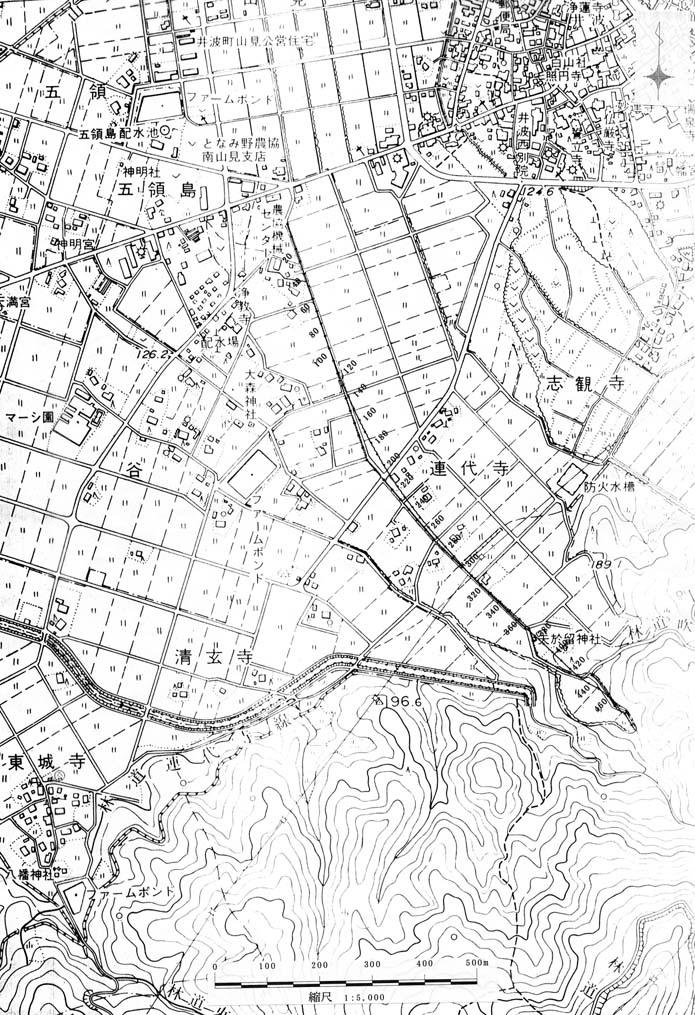

浅層反射法探査の測線配置を図３−２−１−１、図３−２−１−２に示す。観測は最小オフセット距離を１０ｍとしたインライン・エンドオンオフセット展開を基本とし、測線東端では受振器固定とした。

　表３−２−１に探査の仕様を示す。本探査においては、発震装置としてバイブレータ型震源（ミニバイブＴ−１５０００）を用いた。受振器としては固有周波数１０Ｈｚ、１２連のジオフォンストリングスを用いた。またデータ収録装置としては ＯＹＯ Ｇｅｏｓｐａｃｅ社製のＤＡＳ−１を用いた。ＤＡＳ−１は、シグマデルタ方式のＡ／Ｄ変換器を搭載した地震探査装置で、２４ビットという高い分解能を有する。本探査の観測に使用した機器の一覧を表３−２−２にまとめる。

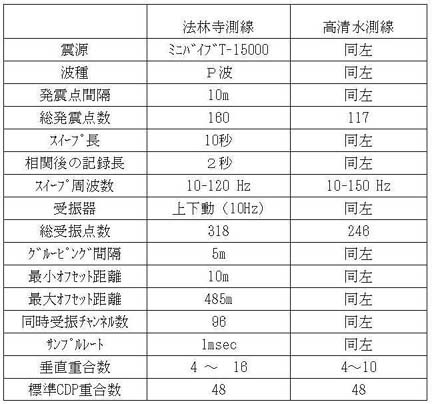

表３−２−１　浅層反射法探査仕様

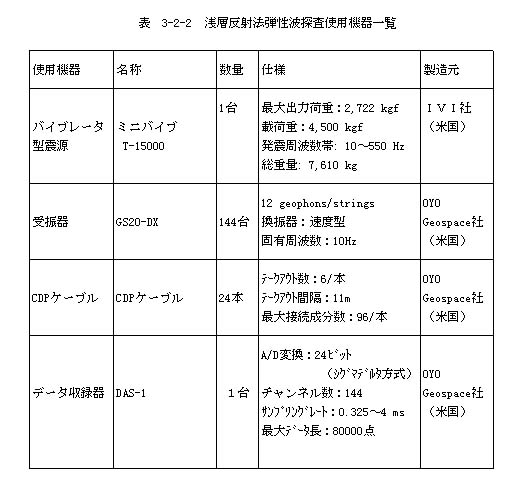

表３−２−２　浅層反射法弾性波探査使用機器一覧
