探査装置は、表２−１−２−１に示すＶＨＦ〜ＵＨＦの範囲の周波数を取ることができるが、今回の探査深度は礫層の上面まで約２ｍ程度であるため、１００〜３００ＭＨｚの超短波帯 の電波（電磁波）を採用した。

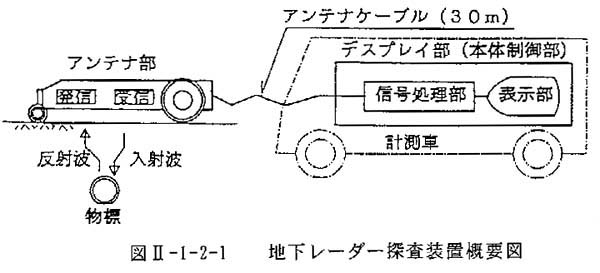

図２−１−２−１　地下レーダー探査装置概要図

表２−１−２−１　電磁波の使用とアンテナ例

電磁波の伝播損失は、主に地層の導電率によって決まり、導電率が小さいほど探査深度は深くなり、逆に導電率が大きいほど探査深度は浅くなる。地層のもつ電気的な特性は、絶対値を決定するのはかなり困難で、深度の決定も媒体の性質の「ずれ」によって左右されるため、深度を決定できる過去のボーリングやトレンチの情報と対比させた。図２−１−２−２は、路面で実施した探査結果での異常映像パターンであるが、地層の物性の違いが反映している状況は認識できる。

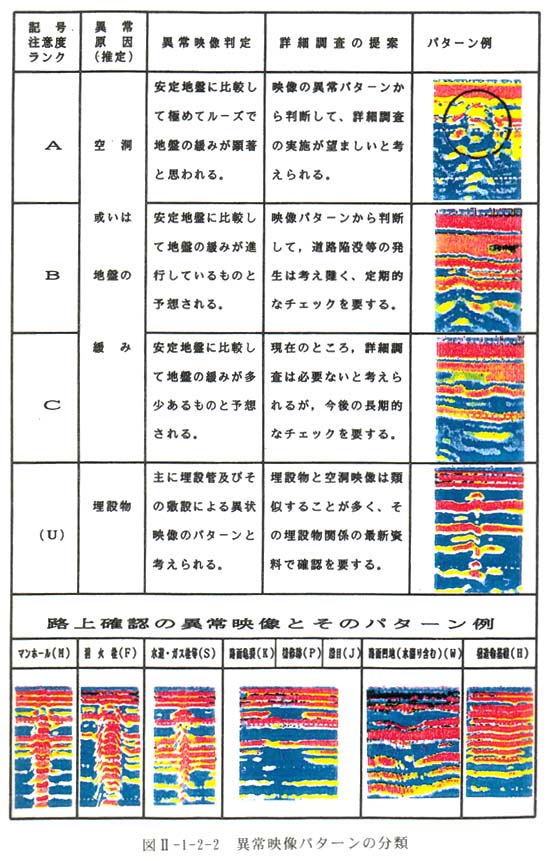

図２−１−２−２　異常映像パターンの分類　

ＫＳＤ−３ＡＭ型の場合は、乾燥した関東ローム層を対象に直径１０ｃｍの鋼管体埋設物を深度１０ｍまで検知した事例があるが、これはまれな事例であり、いままでの探査実績では、深度２ｍ程度が探査可能深度である。地下水等がある場合は、それ以 深は測定できない。下記に主要性能と仕様を示した。

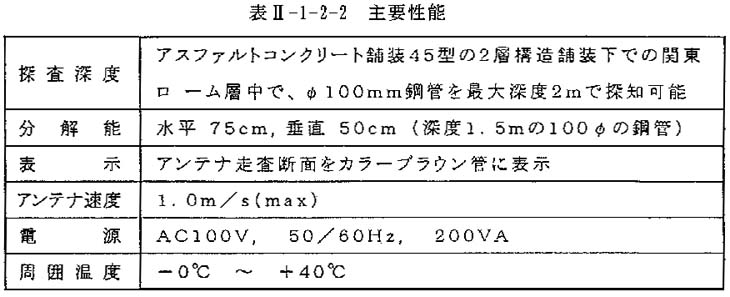

表２−１−２−２　主要性能

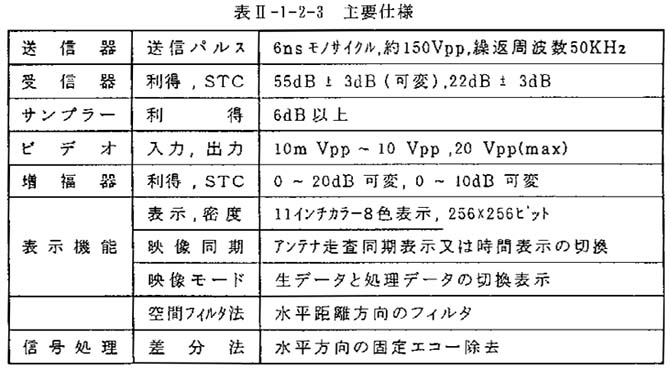

表２−１−２−３　主要仕様
