�@　標高及び測定値の入力を行う。

�A　測定値のチェック並びに相反データの平均を行う。

�B　遠電極の位置による補正を実施する。

�C　一連の２次元インバージョン処理を実施する。

ａ　初期比抵抗分布の設定

ｂ　有限要素法による電位の計算

ｃ　測定結果との差を算出する。差が許容範囲内なら終了

ｄ　非線形最小自乗法により新たな比抵抗分布を計算し、ｂへ戻る

�D　計算結果は比抵抗断面図として、カラープリンターを用い作図する。

また２次元インバージョン処理を実施しない場合は、得られた見掛比抵抗値の平均値をｍａ、標準偏差をσａとし、下式による４つの区分値を求める。これらの値から見掛比抵抗を５段階で表示した比抵抗階級分布断面図を作成し、これにより調査結果の解釈を行なう場合もある。

Ｄ１＝ｍａ−σａ

Ｄ２＝ｍａ−１／３・σａ

Ｄ３＝ｍａ＋１／３・σａ

Ｄ４＝ｍａ＋σａ

解析は、２次元インバージョン処理を実施した場合には、比抵抗断面図をもとに、２次元インバージョン処理を実施しない場合では、比抵抗階級分布断面図をもとに実施する。

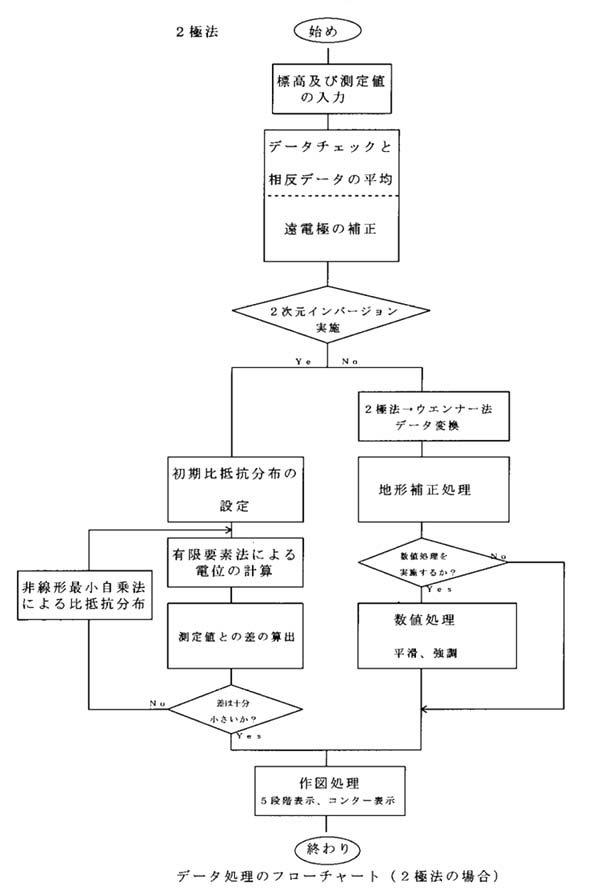

以上の測定から断面図作成までの流れを、図２−３−３−３　データ処理のフローチャートに示す。
