７−２　活動性評価

本調査で明らかとなった断層の活動性について、これまでに得られている既存資料とあわせて、活動時期と平均変位速度に着目して以下にまとめる。

（１）活動時期

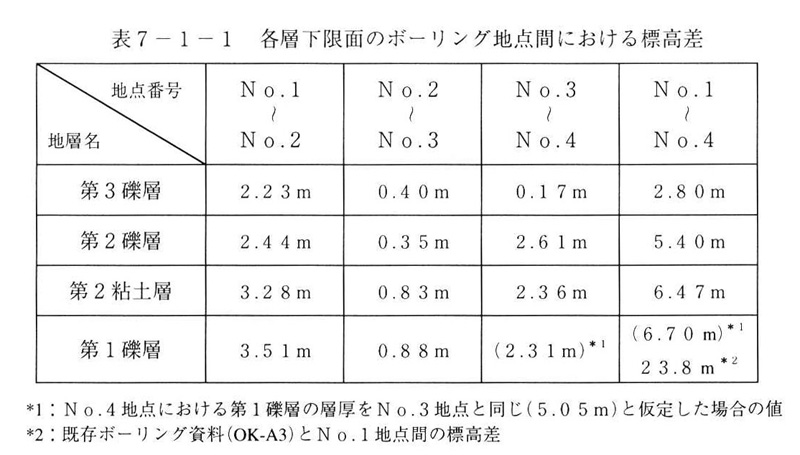

Ｎｏ．１−２地点間に見られる鉛直変位は、表７−１−１に示したように第２礫層より下位の地層においておおむね同じとなっている。これより、断層：Ａの活動は第２礫層（立川礫層相当層）堆積後であり、約２〜１．５万年前以降であると考えられる。しかし、第３礫層下面の標高差が第２礫層以深における鉛直変位量とほぼ同じことより、その活動は完新統に推定される第３礫層の堆積時あるいはそれ以降、すなわち完新世（約１万年前以降）の可能性もある。

Ｎｏ．３−４地点間に推定される断層：Ｂの活動は、第２礫層下面を変形させていることより第２粘土層堆積後であり、完新統に対比される第４礫層（＝第３礫層）の下面に変形が見られないことよりその堆積前と考えられる。したがって、その活動年代は約２０，０００ｙＢＰ〜１万年前ころと推定される。

一方、撓曲崖の形成に密接に関係すると考えられる断層：Ｃ、Ｄの活動に関しては、変形を受けた第１礫層（櫛挽礫層）とそれを覆う第２粘土層以降の地層との関係が明確でないため、櫛挽面形成期（約６〜８万年前）以降における活動時期は不明である。

なお、堀口萬吉（１９９７）などによると、埼玉県北部の妻沼低地では９世紀を指示する地震の存在が、遺跡面の変状や噴砂現象などによって指摘されている。この時期の関東地方における地震記録としては、歴史資料より８１８年（弘仁９年）と８７８年（元慶２年）が挙げられており、ここに指摘されている地震がこれらのいずれかに対応する可能性があるとされている。当調査地周辺で発掘調査された岡部条里遺跡においても、８世紀初頭の遺構を切る噴砂現象が確認されている（岡部町教育委員会発掘担当者私信による）が、本調査では９世紀ころの地震活動に関する情報は得られなかった。今後、トレンチ調査などによって、深谷断層の活動履歴についてより詳細に検討する必要がある。

（２）平均変位速度
平成１０、１１年度における活断層調査結果や、Ｙａｍａｚａｋｉ（１９８４）によって得られている深谷断層の平均変位速度に関する情報をまとめて示すと以下のようである。

1地形面の変形による推定
Ｙａｍａｚａｋｉ（１９８４）は熊谷市三ケ尻から岡部町岡地域にかけて、断層変位を伴う御陵威ケ原面と櫛挽面などの地形面を識別し、それぞれ立川面と武蔵野面に対比し、各地形面の鉛直変位量が３．６〜６．０ｍ、４．５〜１４ｍであることを明らかにしている。また、各段丘面の形成時期を約２０，０００〜１５，０００ｙＢＰと８０，０００〜６０，０００ｙＢＰとして、それぞれの平均変位速度を０．４および０．２３ｍ／１０００ｙと算定している（Ｙａｍａｚａｋｉ，１９８４）。

なお、これらの地形面の鉛直変位量は、平成１０年度に実施した空中写真判読においてもほぼ同様の結果が得られている。

2基準ボーリング（深谷１孔：深谷市緑が丘地区）結果による推定
平成１０年度に深谷市内で実施した基準ボーリングでは、深度１４２．３ｍ付近に１０ｃｍ厚のガラス質火山灰が確認された。この火山灰は火山ガラスの屈折率分析などより、柿ノ木台１、笠森５、鳴尾浜 IV などの広域火山灰に対比される可能性があるとされ、各火山灰の噴出年代は町田ほか（１９８０）や吉川ほか（１９９３）などより、それぞれ約６０万、４０万、３０万年前と推定されている。また、古地磁気測定結果によると深度１２０〜１５０ｍ付近に地磁気が逆転する傾向が見られ、そのイベントが３１万年前ころのＬｅｖａｎｔｉｎｅイベントに対比される可能性が高いことより、この火山灰は約３０万年前の鳴尾浜 IV に対比される可能性がある。一方、ＶＳＰ探査結果を踏まえて再解析された深谷Ｐ波測線における反射断面（図７−２−１）より、この火山灰層準の鉛直変位量は少なくとも８５ｍ以上と推定される。これらより、その平均変位速度は（０．１４〜）０．２８ｍ＋／１０００ｙと算出される。

3群列ボーリング（岡部町岡地区）結果による推定
群列ボーリング調査で確認された各地層の標高分布（表７−１−１）をもとに、Ｎｏ．１〜Ｎｏ．４地点間におけるそれぞれの標高差を鉛直変位量とし、Ｙａｍａｚａｋｉ（１９８４）による段丘構成層の形成年代を用いて平均変位速度を算出した。その結果、立川面構成層（第２礫層下面）では０．２７〜０．３６ｍ＋／1000y、武蔵野面構成層（第１礫層下面）では０．３０〜０．４０＋ｍ／１０００ｙなどの平均変位速度が得られる。ただし、武蔵野面構成層の鉛直変位量はＮｏ．１地点と既存ボーリング資料（ＯＫ−Ａ３）間における標高差としたが、前述したように武蔵野面の鉛直変位量はそれを上回るものと推定される。また、第３礫層下限面を完新世の基底面と仮定した場合の平均変位速度は０．２８ｍ／１０００ｙとなる。

以上に示した各種の方法で求められた平均変位速度は表７−２−１に示すように、おおむね０．３〜０．４ｍ／１０００ｙとなり、断層の活動度はＢ級となる。

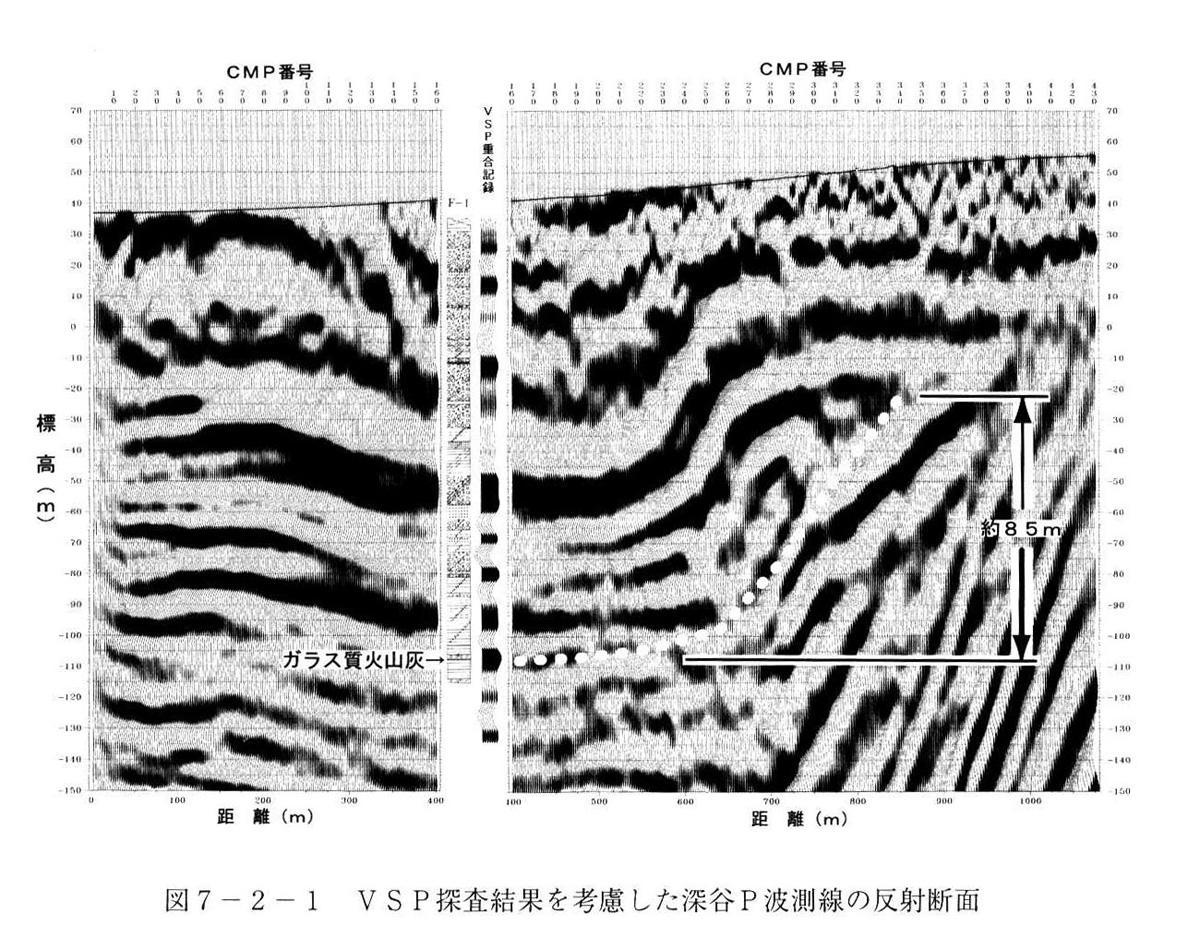

図７−２−１　ＶＳＰ探査結果を考慮した深谷Ｐ波測線の反射断面

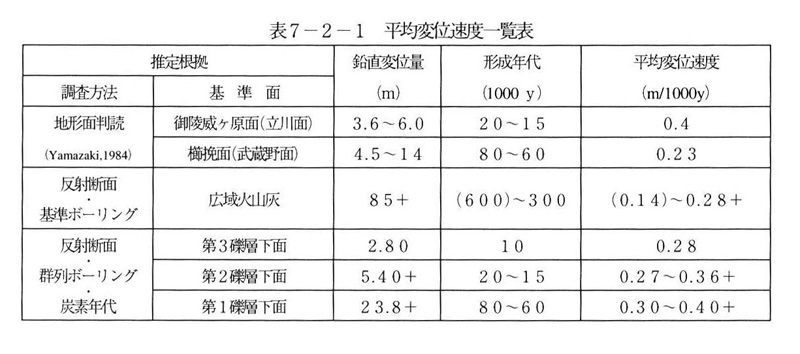

表７−２−１　平均変位速度一覧表
