上記のデータ処理結果をもとに作成した各種の時間断面図と深度断面図を以下に示す。

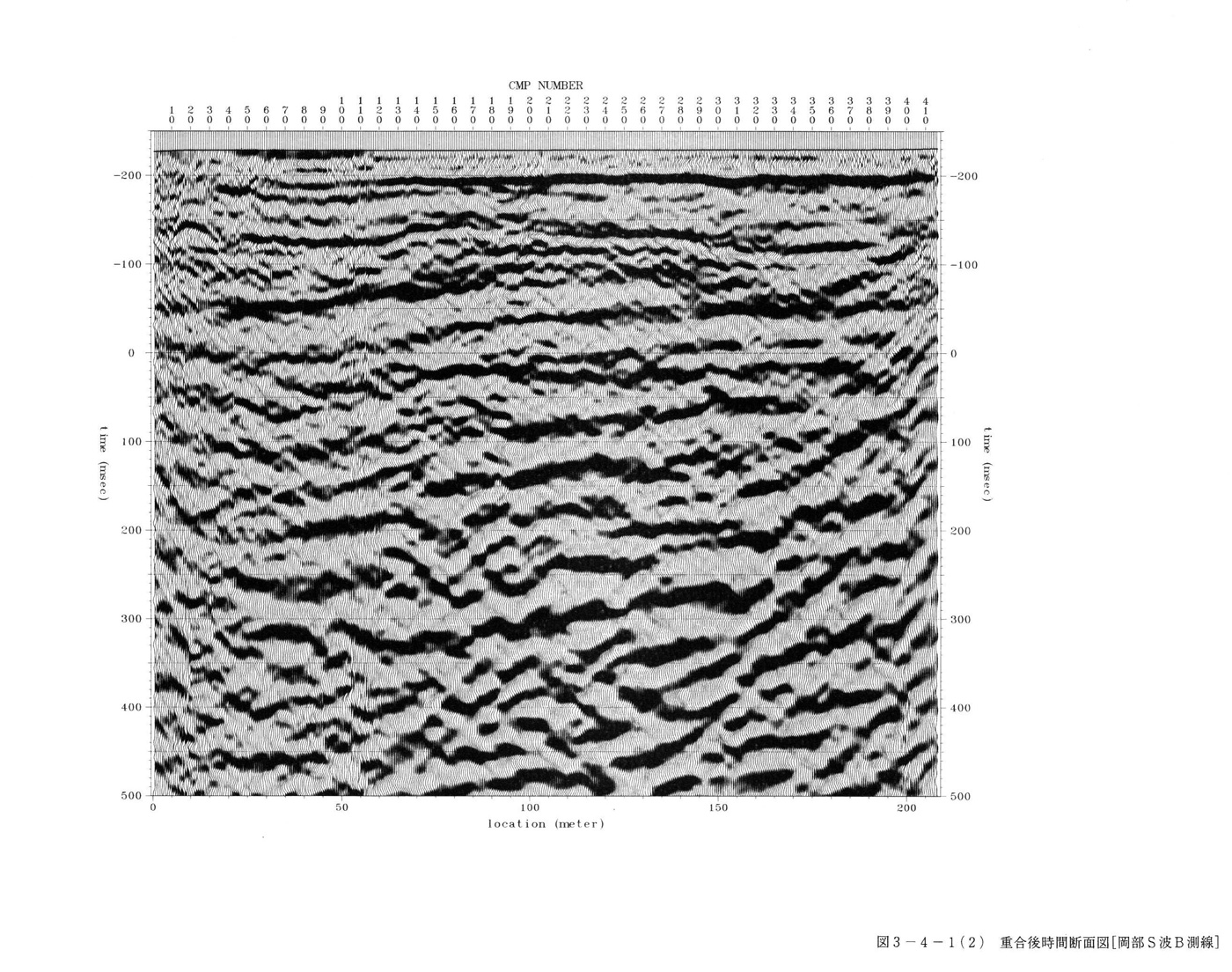

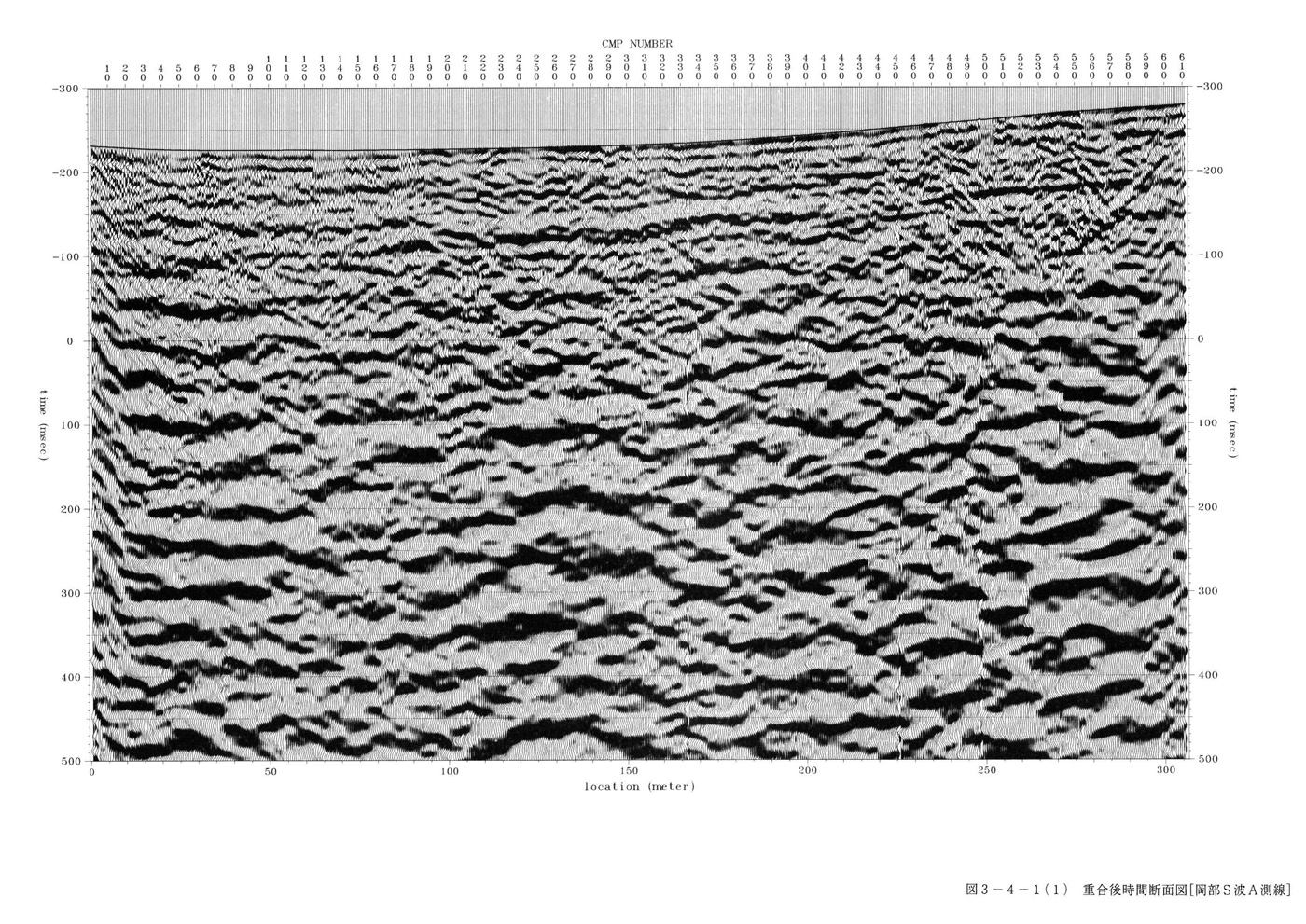

（１）重合後時間断面図[図３−４−１（１）　（２）　（３）]
この時間断面は重合処理のみを行ったものであり、タイムバリアント・フィルタ−などの処理は施していない。

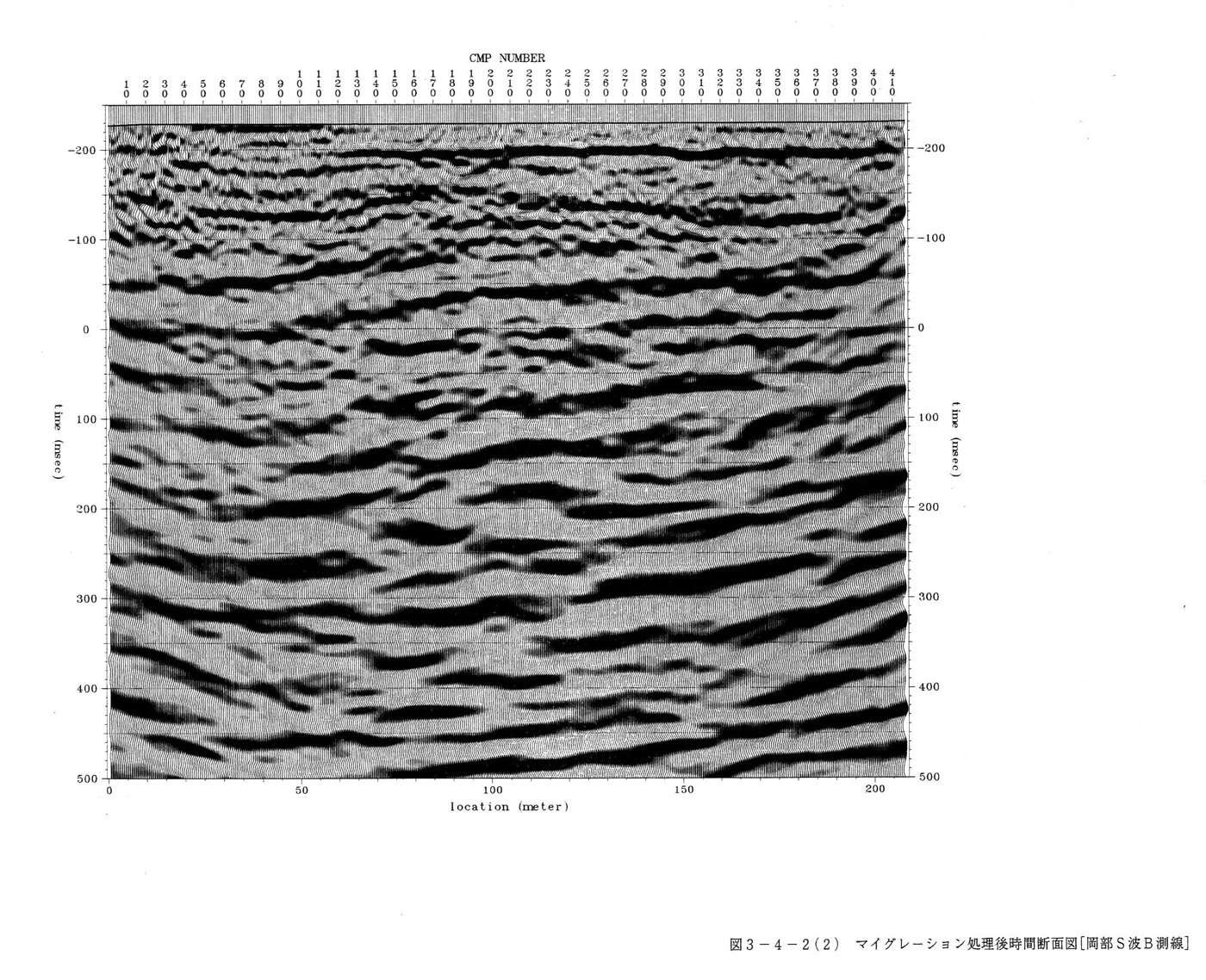

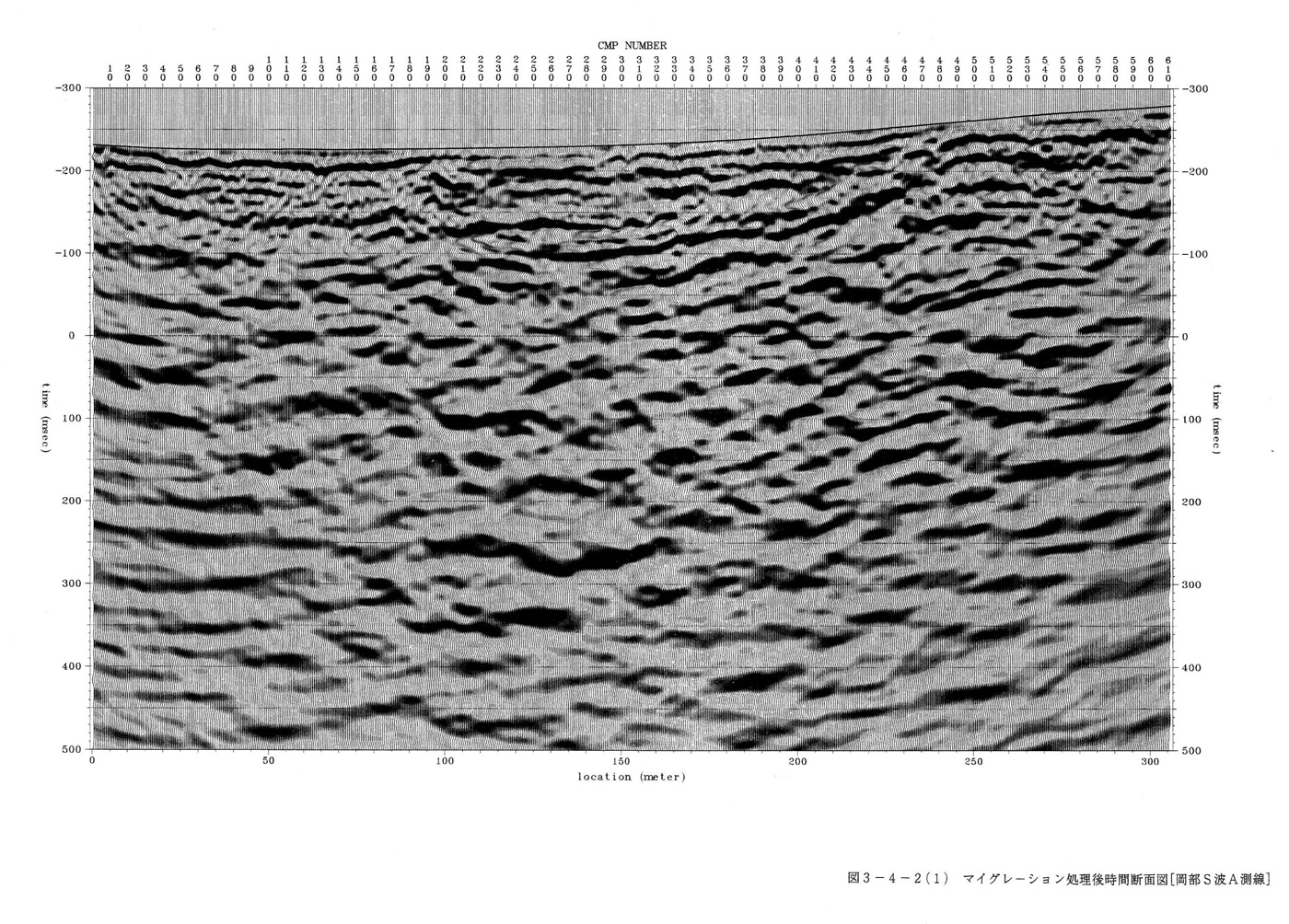

（２）マイグレ−ション処理後時間断面図[図３−４−２（１）　（２）　（３）]
マイグレ−ション、タイムバリアントフィルタ−処理、振幅補償後の時間断面図である。

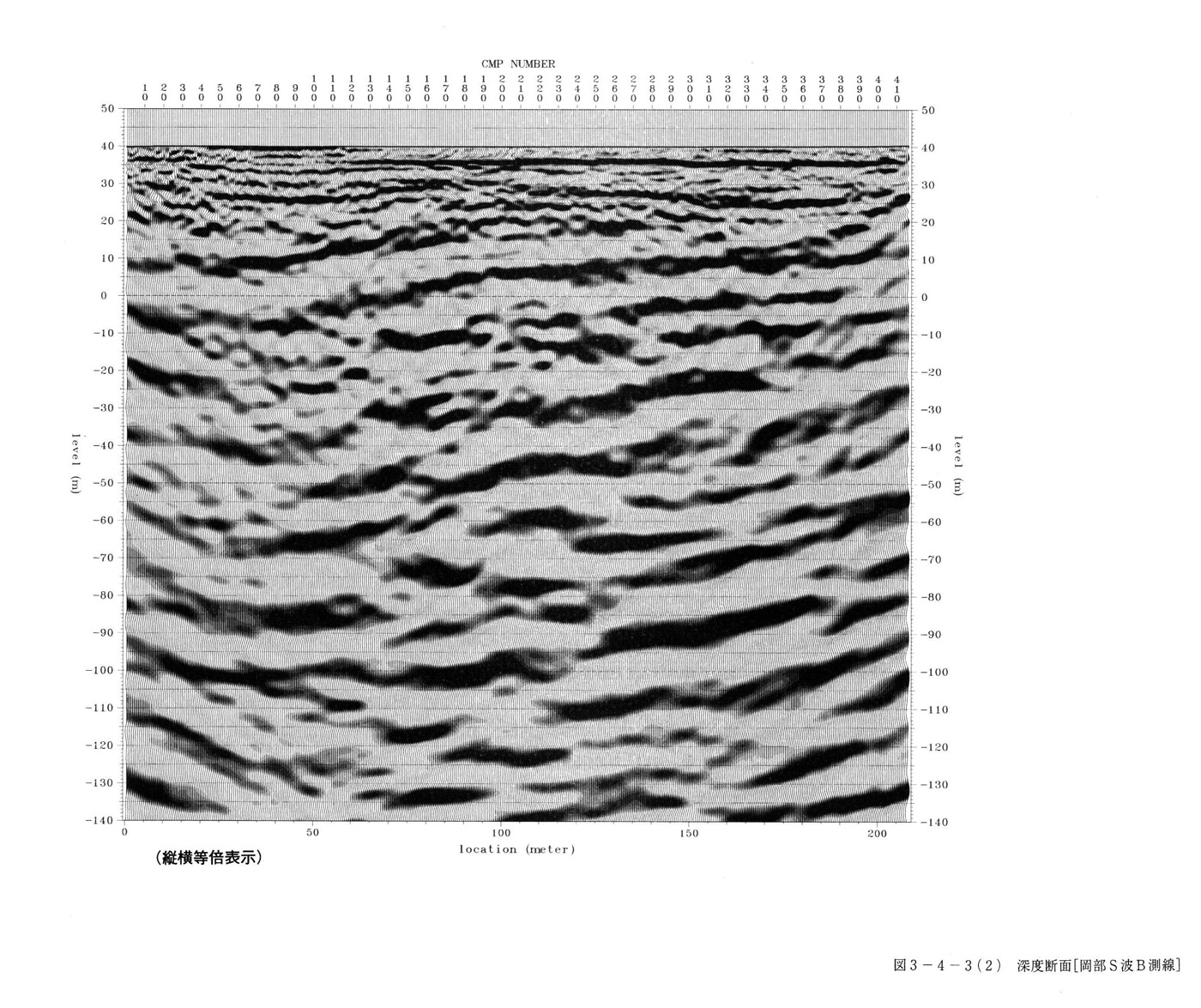

（３）深度断面図[図３−４−３（１）　（２）　（３）]
マイグレ−ション後の時間断面を深度変換したものであり、縦横等倍で表示している。

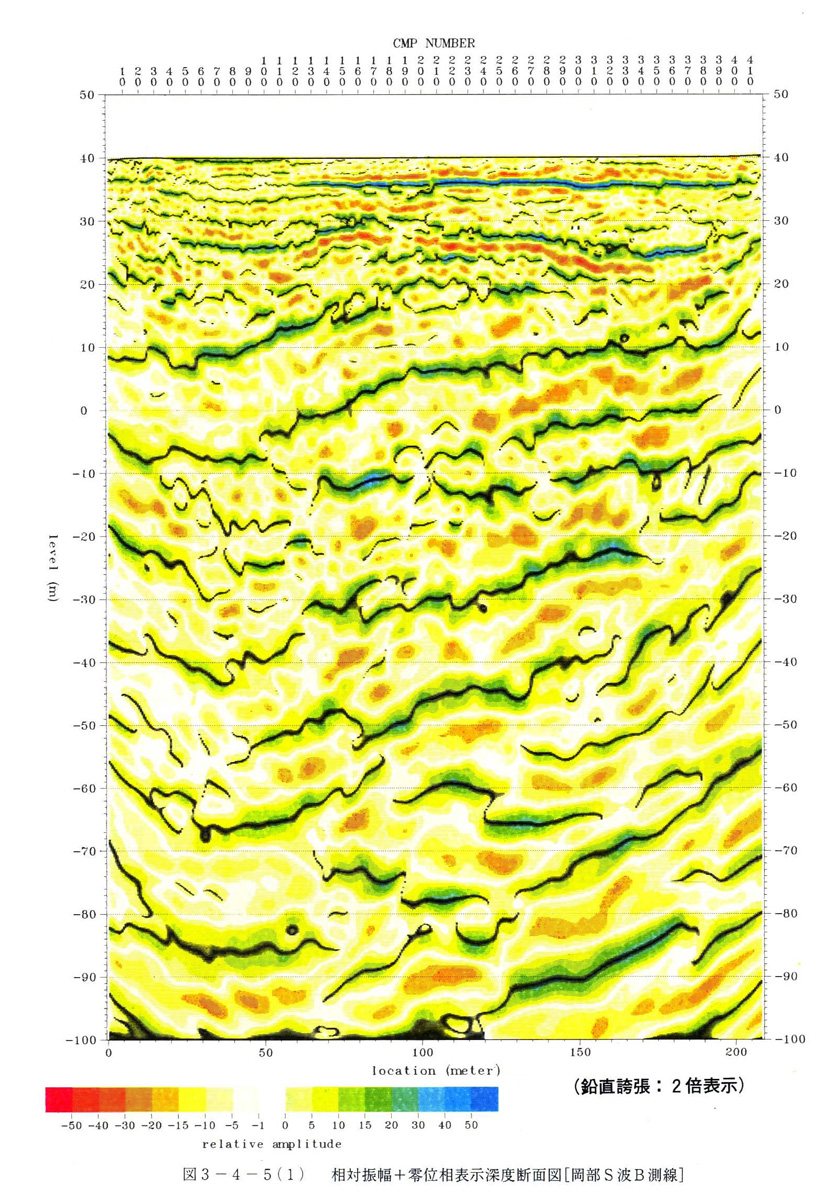

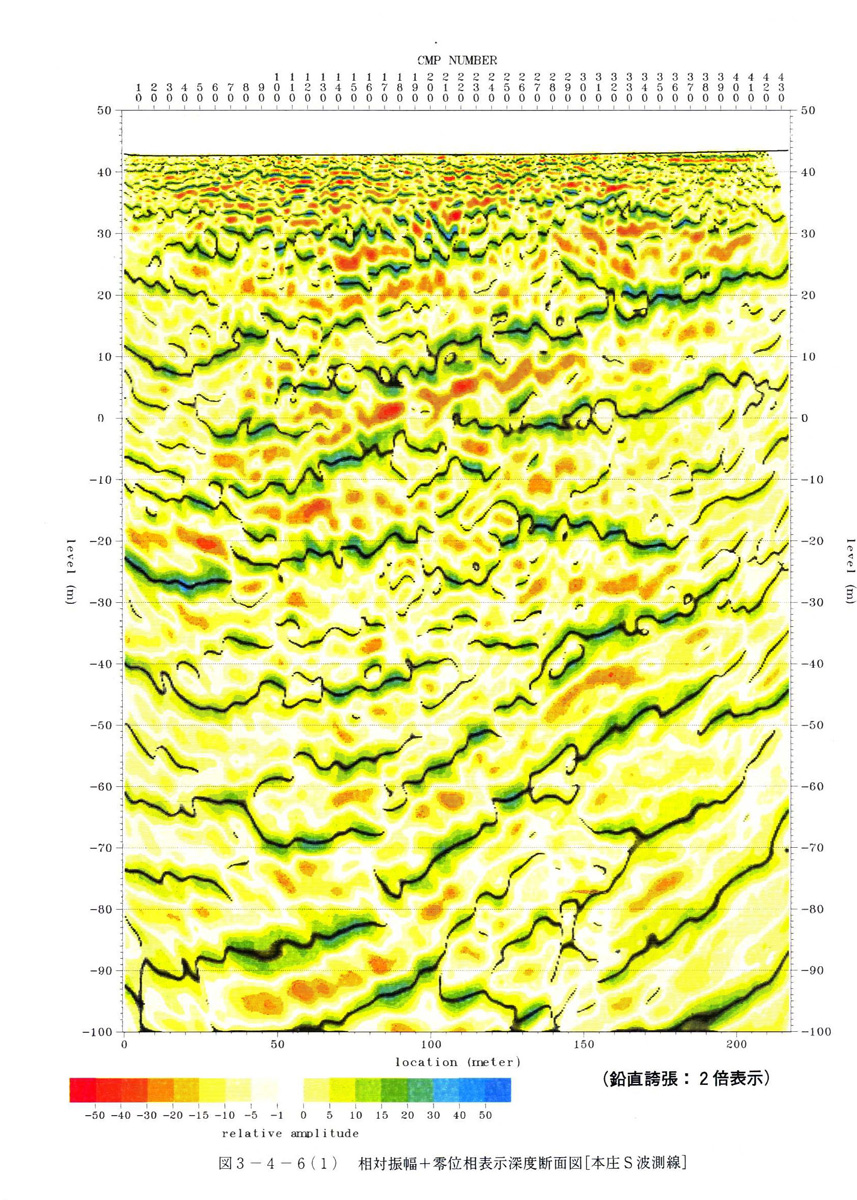

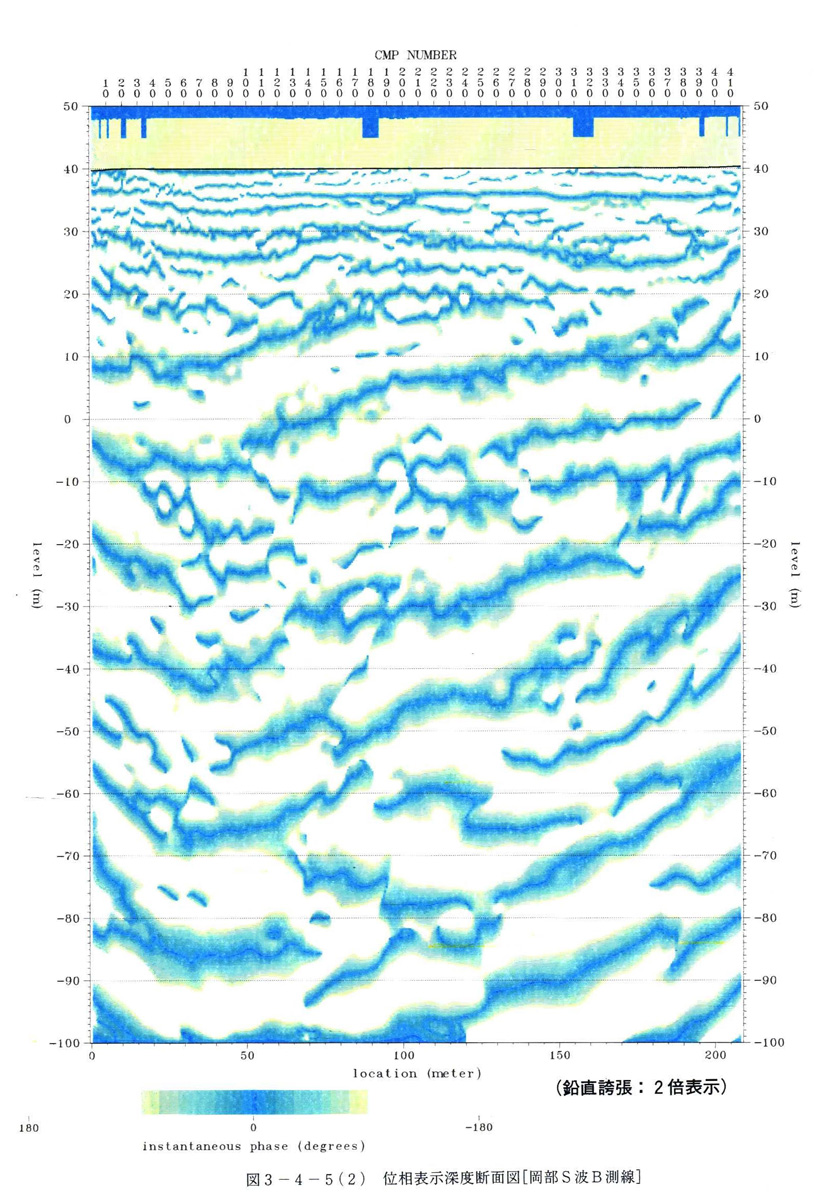

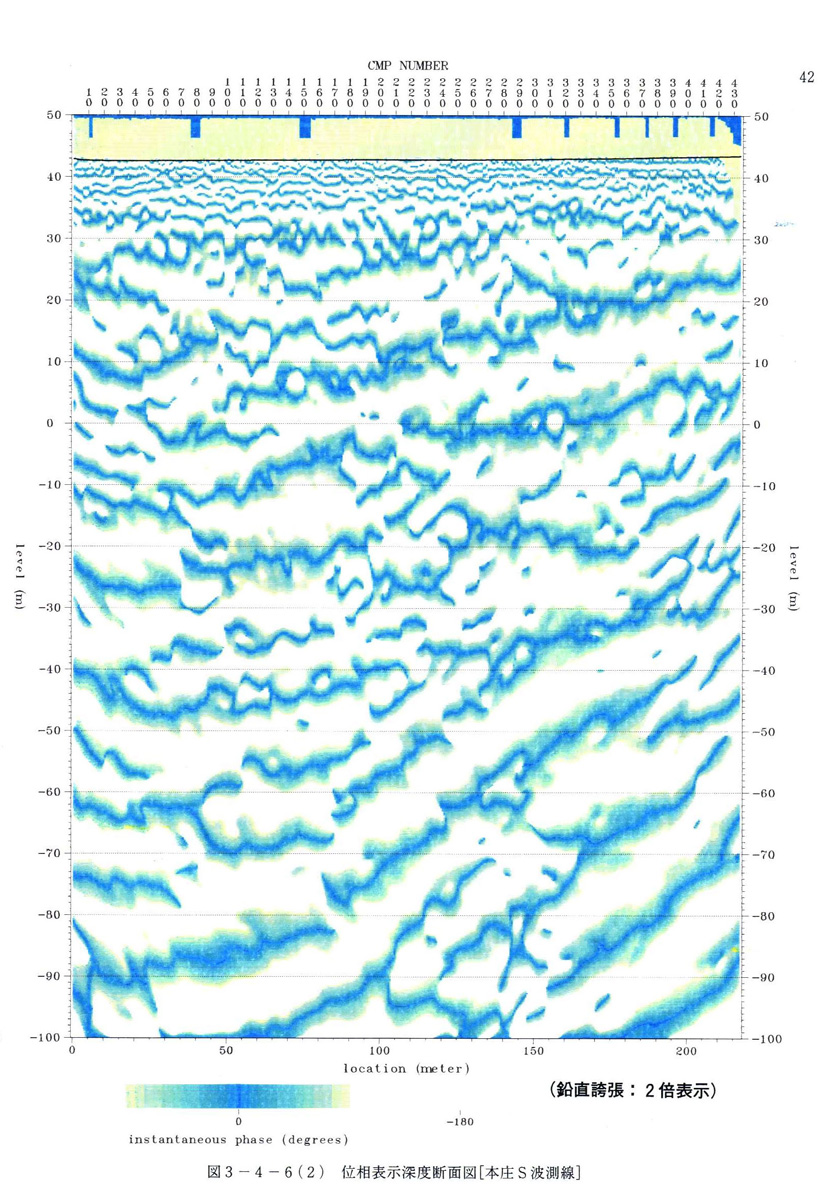

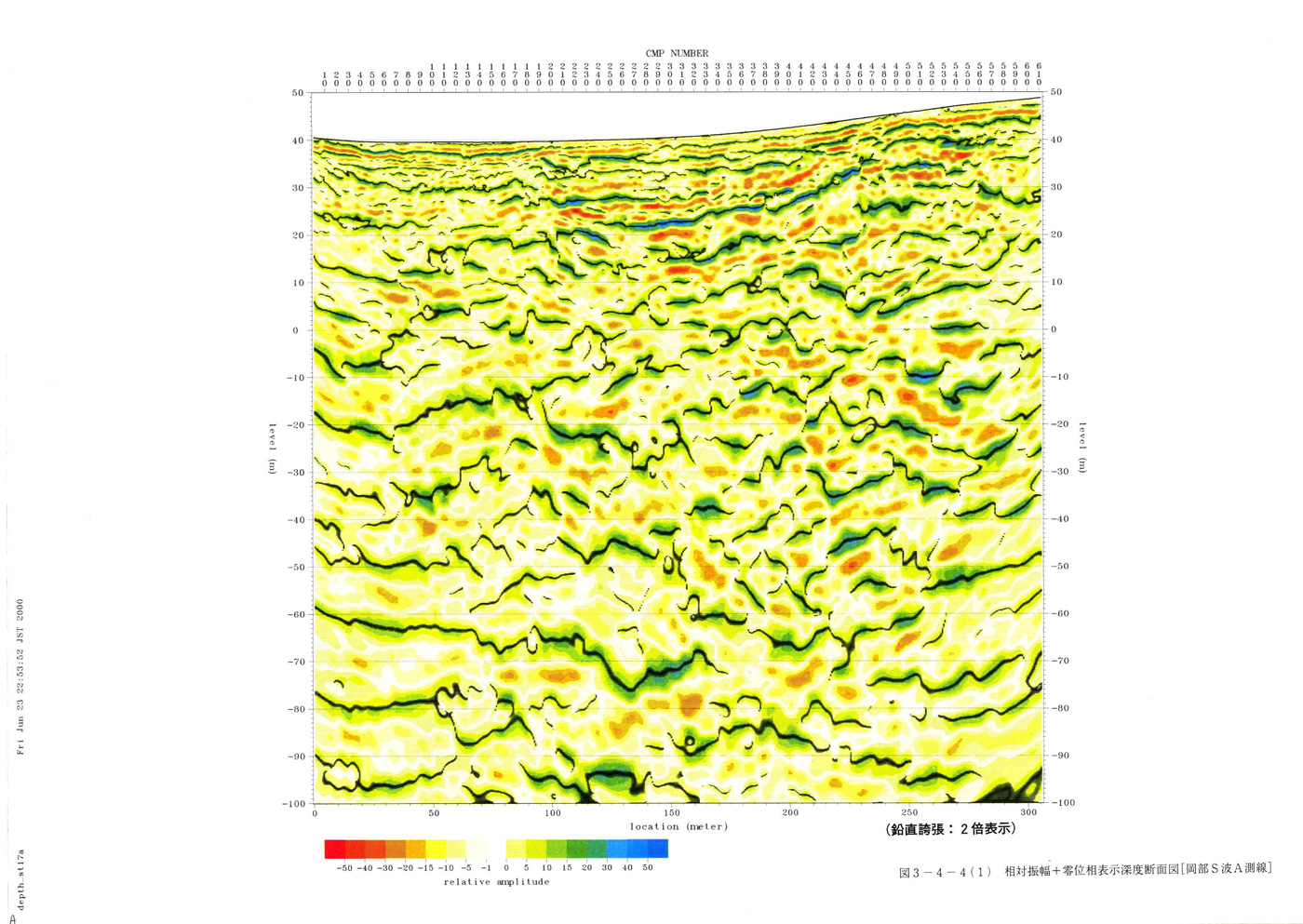

（４）相対振幅＋零位相表示深度断面図[図３−４−４（１）　（２）　図３−４−５（１）　（２）　図３−４−６（１）　（２）]
深度断面において相対振幅強度と零位相に近い部分を重ねて表示した断面図であり、位相情報のみを表示した断面図をあわせて示す。いずれも鉛直誇張は２倍としている。

（５）地質解釈深度断面図[図３−４−７（１）　（２）　（３）]
それぞれの反射断面をもとに各測線における地質構造に関する解釈を行った。
なお、図中に示す数字は、解析によって推定されたＳ波速度値（ｍ／ｓｅｃ）である。

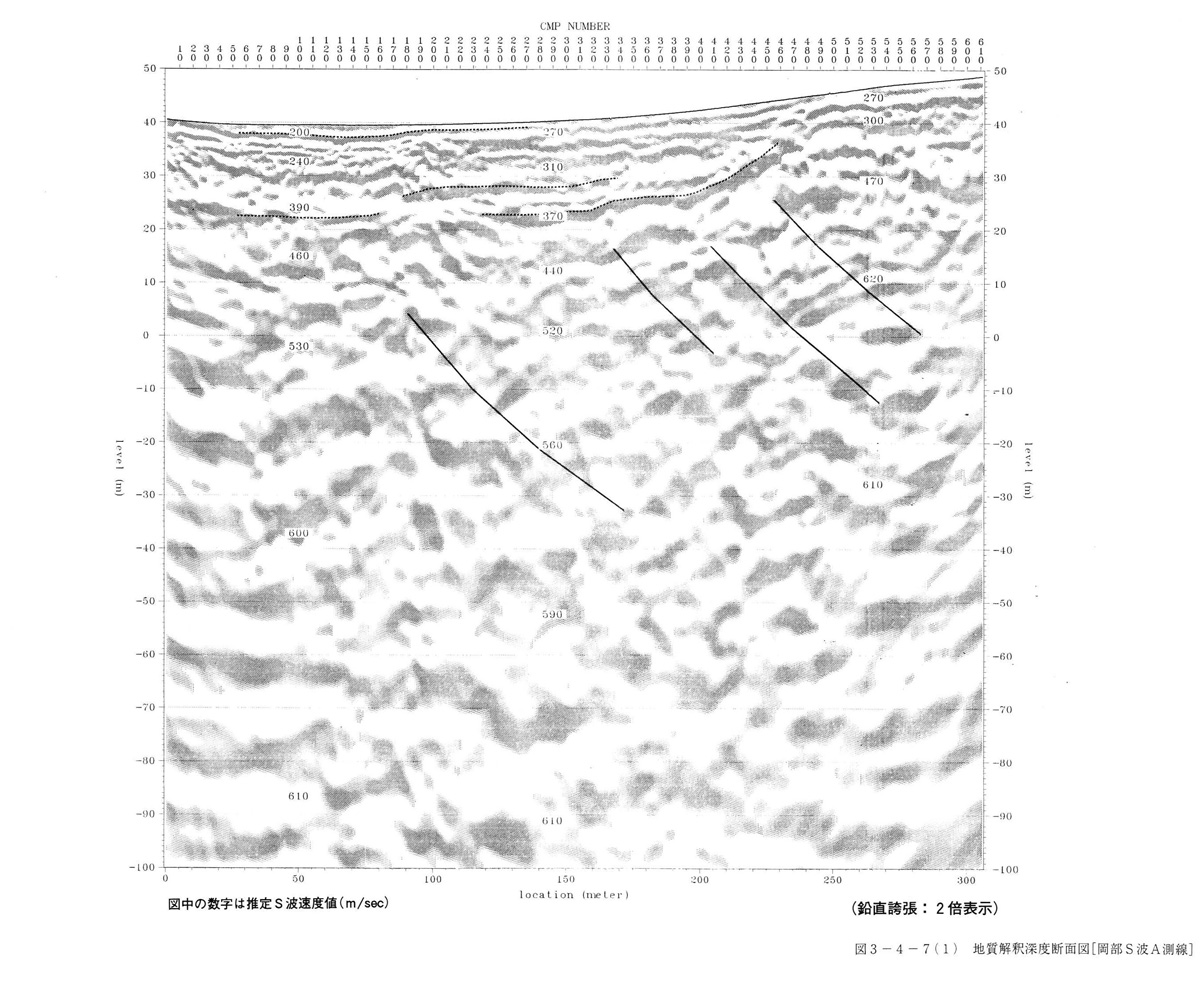

岡部Ｓ波Ａ測線[図３−４−７（１）]
撓曲崖の上部付近から沖積層分布地にいたる測線である。反射面の連続性や撓曲構造などより４本の断層が推定される。深度２０ｍ以浅の表層部における反射面の変形がＣＭＰ１８０付近に見られることや、細粒の沖積層が堆積すると予想されたことなどより、測線上の４地点で深度２０〜３０ｍの群列ボーリング調査を実施し、表層堆積物の形成年代や変形状況などの詳細な地質構成を把握した。
反射断面の詳細な解釈はボーリング調査結果や試料分析結果などを総合して[７．総合解析]で詳述する。

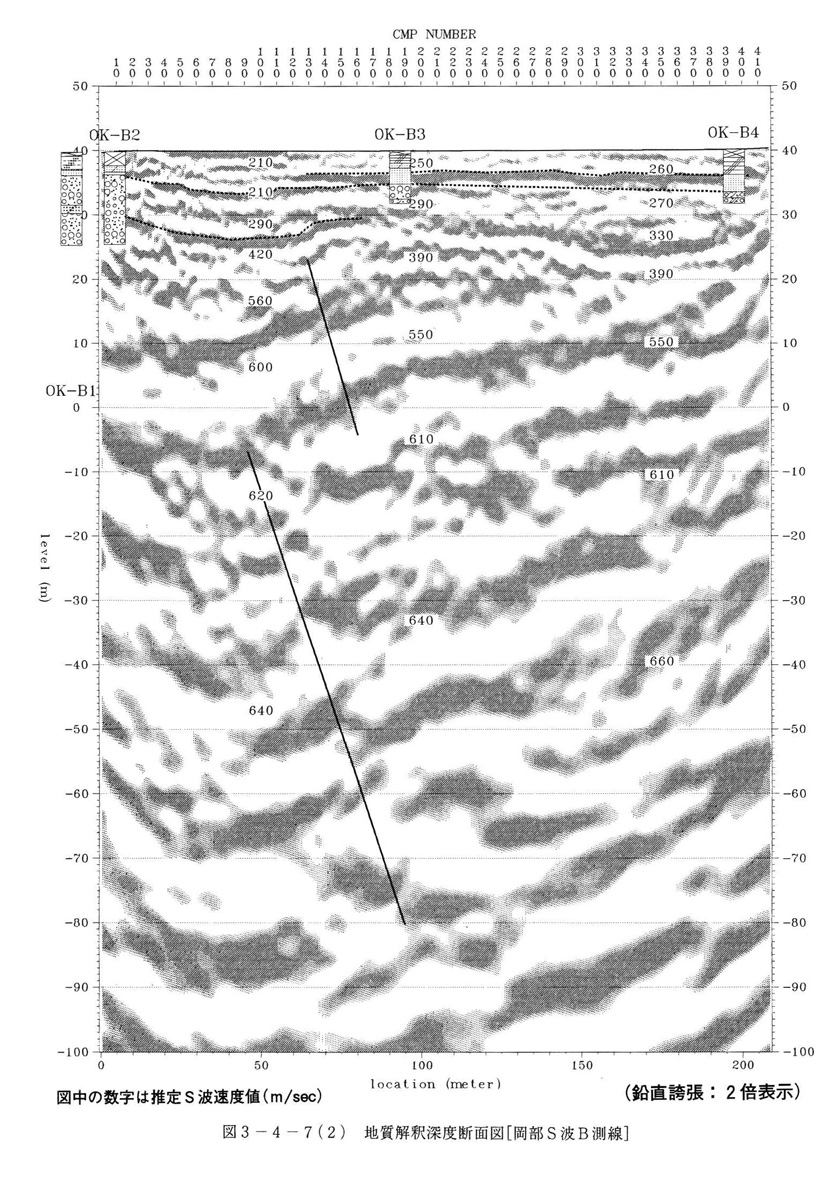

岡部Ｓ波Ｂ測線[図３−４−７（２）]
岡部Ｓ波Ａ測線の西側約２００ｍに平行した沖積層分布地域の測線である。北側に傾斜する反射面が見られ、深部ほど傾斜が急となり撓曲の状況が明瞭となる。深度２０ｍ以浅においても反射面が明瞭であり、堆積層が比較的連続して分布する可能性が高い。また、反射記録より深度２０ｍ付近に傾斜不整合が推定され、ＣＭＰ１３０付近ではその上位の反射面に屈曲が見られることより、表層の地層が比較的新しい地質時代に変形した可能性がある。これに対して、深度４ｍ付近に見られる強い反射面はほとんど水平であり、表層の堆積層は変形していないと推定される。したがって、これら各層の形成年代を把握することにより、この地点における断層の最新活動時期を明確にできる可能性がある。
なお、上述した表層部における反射面の変形と、岡部Ｓ波Ａ測線のＣＭＰ１８０付近に見られる表層部の変形は、いずれも深部における反射面の屈曲点直上付近に位置することより、これらは同じ地質構造に属する可能性があると考えられ、それらの方向性は一般的な深谷断層の走向方向におおむね一致する。

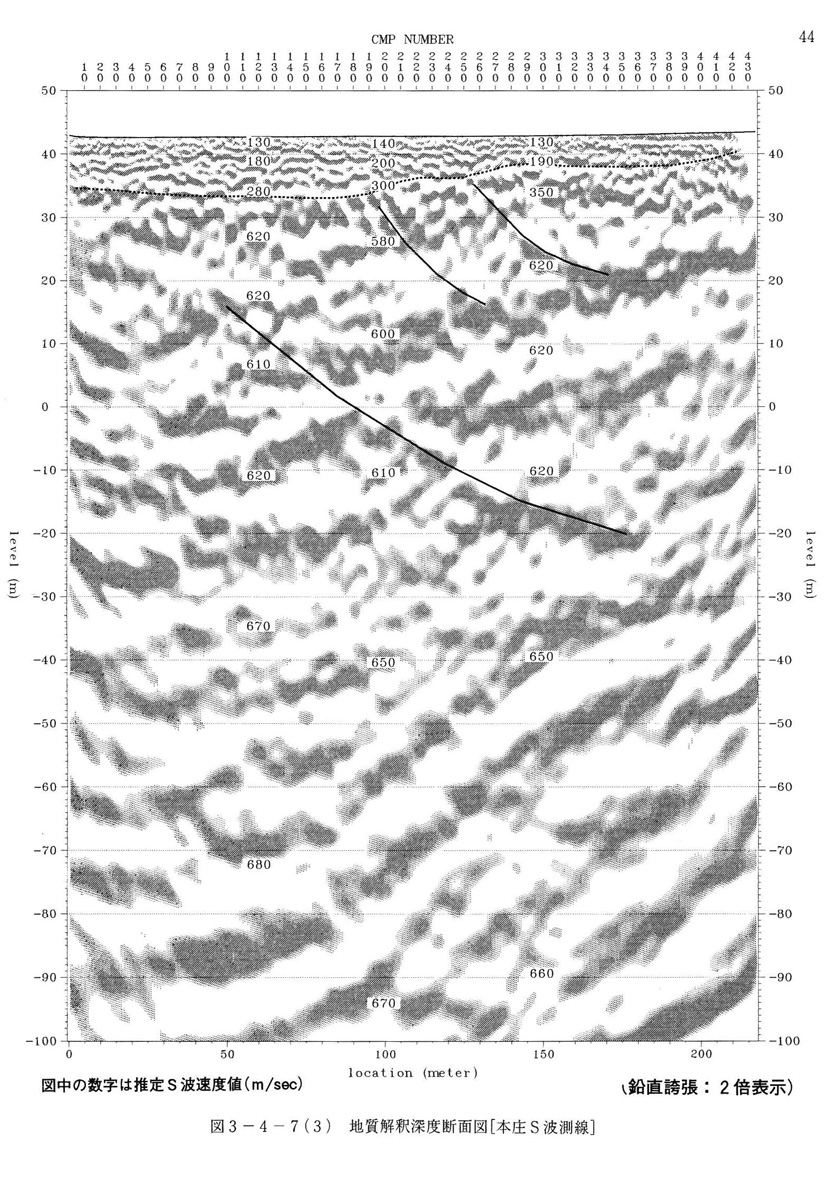

本庄Ｓ波測線[図３−４−７（３）]
Ｐ波による反射法地震探査測線（本庄Ｐ波測線）に隣接した測線である。Ｐ波探査断面に見られたように、反射面が北に傾斜する傾向が明らかであり、深度７０ｍ以深では地層が撓曲する構造が見られる。表層部は深度５〜１０ｍ付近でＳ波速度が異なることより、沖積層の基底がこの境界面に相当する可能性がある。この基底面には約５ｍの標高差が見られ、反射記録よりその面が断層活動による変形を受けた可能性が示唆される。
一方、深度５〜１０ｍ以浅では反射面の連続性が悪く、地層面の形状を明確に把握することが困難である。その要因のひとつとして、この地域が河川敷にあたり、表層部が礫質の粗粒堆積物で占められ、堆積物が明確に成層していない可能性のあることが挙げられる。
