（１）準備作業　

測量・・・・測線沿いに１ｍ間隔で測定点をマーキングし、中心線・水準測量により全測定点の相対標高および座標を求める。測定点はペイントおよびアスファルト舗装用測量鋲で明示した。

受震器（地震計）の設置・・・・地震計は３個グループ／ｃｈものを使用し、各受震点を中心として測線方向に約３０ｃｍ拡げ、１グループの展開長が１ｍとなるように設置した。固定は地震計のスパイクを油粘土に突き刺し、横に寝かせる方法をとった。３個の地震計は直列に結線されており、３個で１つのアナログ信号にして観測装置への入力とする。このように１測定点に多数個の地震計を設置して観測することを、グル−ミングと呼んでいるが、つぎのような効果が得られる。
　　ａ）反射波観測においてノイズとなる表面波を減衰させる．
　　ｂ）受震器の感度を増す．
　　ｃ）測定点間隔が粗いために起こる波数領域でのエイリアスを防ぐ．

（２）測定作業

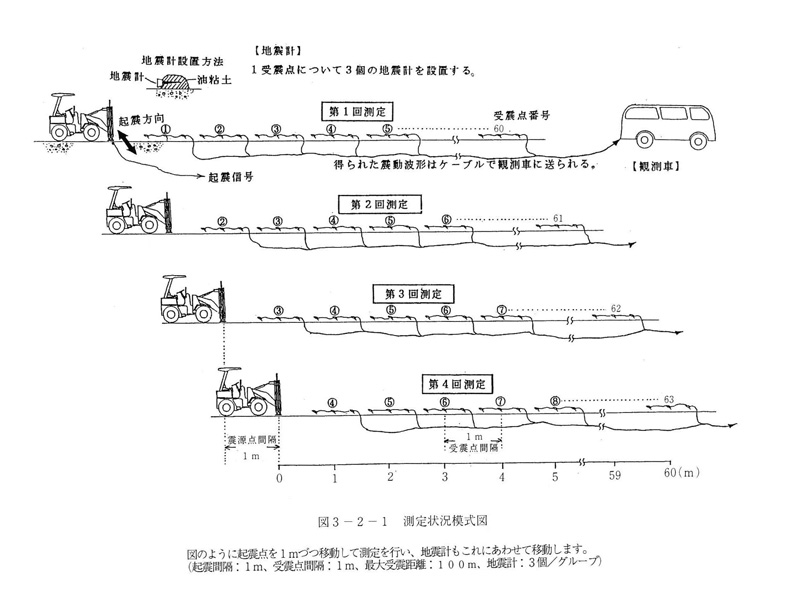

発震点間隔は１ｍとし、震源車を所定の発震点位置に移動して所望の回数発震を行う。観測された波形はＡ／Ｄ変換して所望のスタック数だけ加算し、モニタ−で記録の良否を確認し、探鉱機に収録した。１発震点における観測（発震〜データ収録）終了後、震源車を次の発震位置に移動させ、順次観測を行った。なお、１発震点に対する受震区間は測線の終端部付近までは発震点から前方１００ｃｈ（１００ｍ）、後方２０ｃｈ（２０ｍ）を原則とし、終端部では１００ｃｈの固定展開で行った。観測が終了した発震点後方の受震機材は、順次測線の前方に移動･設置した。

（３）使用機器

震源[油圧式Ｓ波震源]

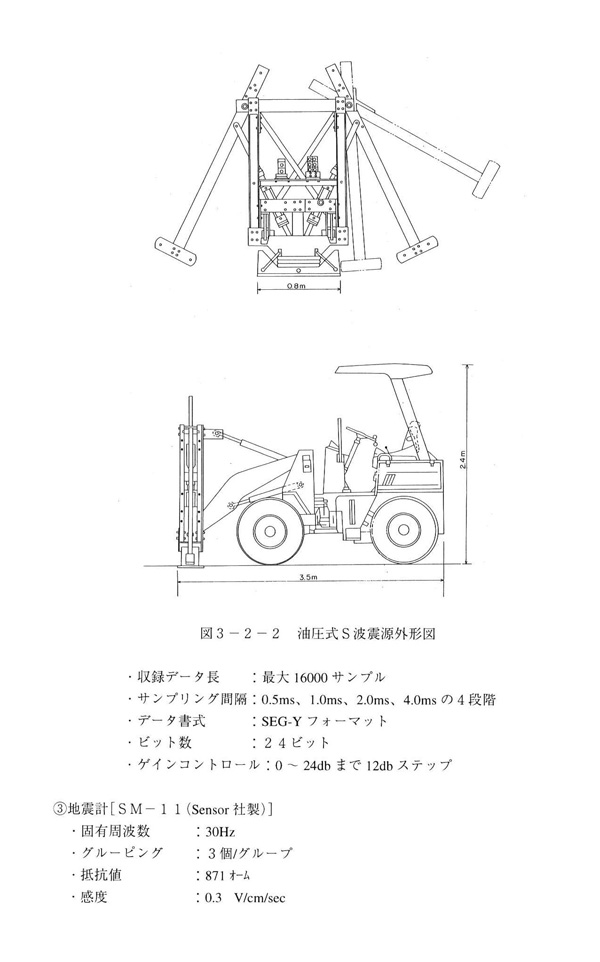

通常、「板叩き法」と呼ばれるＳ波発生方法を機械化したもので、Ｓ波発生装置を小型特殊車輌に搭載している。プレートに対する上載圧は約１ｔ、打撃強度は５０ｋｇの重錘を高さ１ｍから落下させた場合に相当する。図３−２−２に震源の外形図を示す。

探鉱機[Ｇ・ＤＡＰＳ−４]
地震計からのアナログ入力データをＡ／Ｄ変換し、磁気テープに出力する装置であり、以下のような特徴がある。
　　 １．テレメトリー探鉱機であること。
　　 ２．ΔΣ方式の２４ビットＡ／Ｄ変換を行えるためダイナミックレンジが広い。
　　 ３．相互相関演算および加算演算が、各アンプボックス側で行える。
　　　　　 おもな仕様は以下のとおりである。
　　　　　　 ・チャンネル数　　：最大２０３２ｃｈ／ライン
　　　　　　　　　　　　　　　　　　最大５１２ライン
　　　　　　 ・収録データ長　　：最大１６０００サンプル
　　　　　　 ・サンプリング間隔：０．５ｍｓ、１．０ｍｓ、２．０ｍｓ、４．０ｍｓの４段階
　　　　　　 ・データ書式　　　：ＳＥＧ−Ｙフォーマット
　　　　　　 ・ビット数　　　　：２４ビット
　　　　　　 ・ゲインコントロール：０〜２４ｄｂまで１２ｄｂステップ

地震計[ＳＭ−１１（Ｓｅｎｓｏｒ社製）]
　　 ・固有周波数　　　：３０Ｈｚ
　　 ・グルーピング　　：３個／グループ
　　 ・抵抗値　　　　　：８７１オーム
　　 ・感度　　　　　　：０．３ Ｖ／ｃｍ／ｓｅｃ

図３−２−２　油圧式Ｓ波震源外形図
