１） コアパイプ

純アルミ製シングルチューブ

全 長：５０００ｍｍ

外 径：９０ｍｍ（ジョイント部：１００ｍｍ）

２） コアキャッチャー

ステンレス製

全 長：１５０ｍｍ

（泥底のためコアリテイナー等は設けない）

３） ピストン

全 長：３０ｃｍ

重 量：１０ｋｇ

４本のＯリングで気密性を確保

４） トリガー

ア ー ム長：２０００ｍｍ

重 量：４０ｋｇ

トリガーウェイト：鉄鎖製、１００ｋｇ

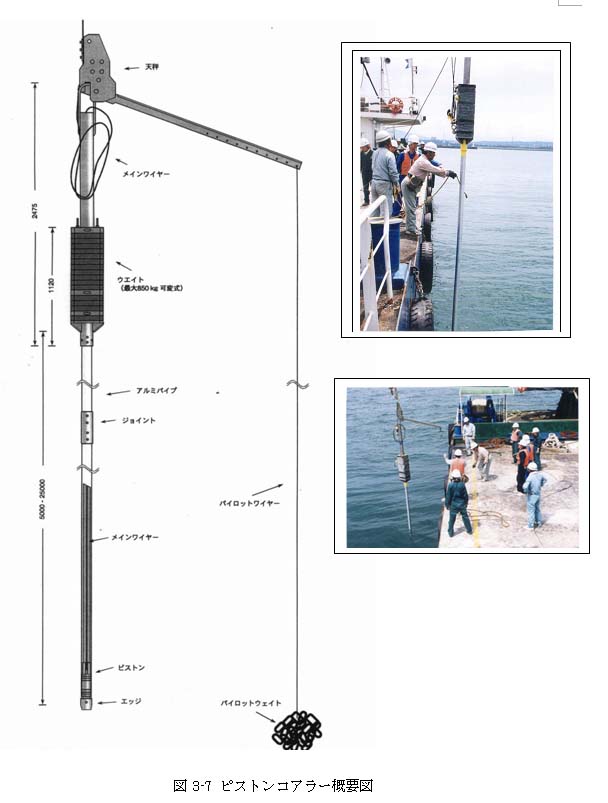

図３−７ ピストンコアラー概要図

図３−８　ピストンコアリング　作動様式説明図
