（１）震源：バイブレーター（ＩＶＩ−Ｙ２４００）

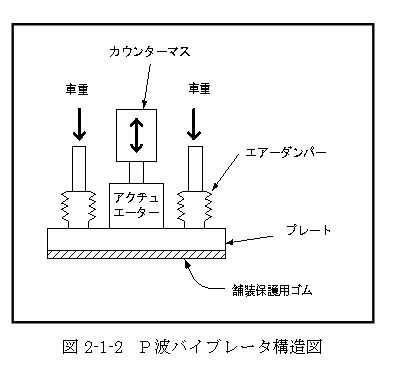

Ｐ波バイブレーターの構造を図１−２−１−２に示す。起振を行う場合には、まず車体中央のプレートを地面に下ろし、これに車重の大部分（約１３ｔｏｎ）をかけて地面に圧着する。この際、車体とプレートの間にはエアー・ダンパーを挟んでいるため、鉛直な上載圧は加わるが振動は遮断される。

次に、プレート上のアクチュエイターでカウンターマス（３ｔｏｎ）を上下に揺らすと、その反力がプレートを介して地面に伝わり地盤を振動させる。

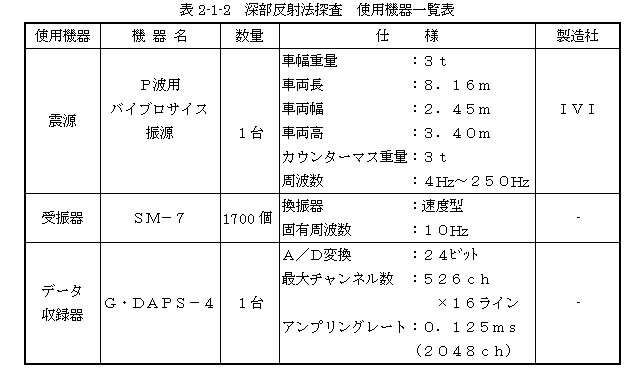

使用したバイブレーターの諸元を次に示す。

・起振可能周波数範囲　　４〜２５０Ｈｚ

・全長　　　　　　　　　８．１６ｍ

・全幅　　　　　　　　　２．４５ｍ

・全高　　　　　　　　　３．４ｍ

・重量　　　　　　　　　１７．７ｔｏｎ

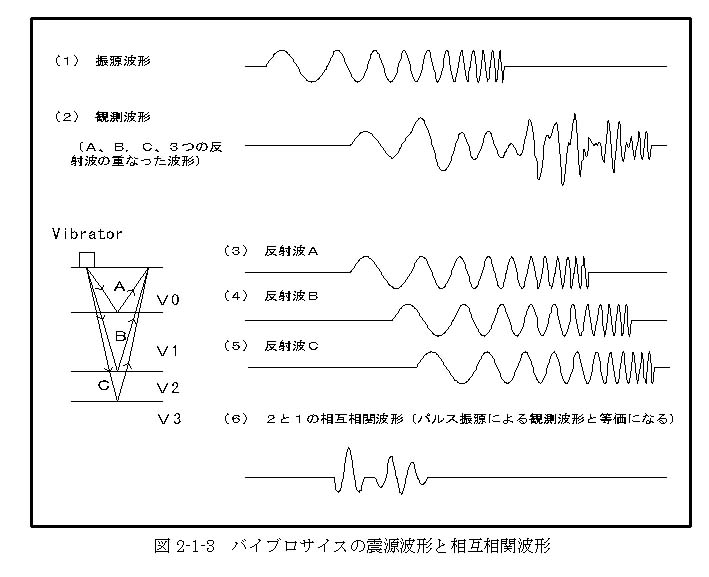

バイブレーターを用いた探査（バイブロサイス）の原理は以下のとおりである（図１−２−１−３参照）。

１） バイブレーターで低い周波数から高い周波数まで徐々に周波数が遷移（スィープ）する波形で起振する図１−２−１−３（１）。なお、発生する波の振幅は、速度値が一定となるように再帰的に制御する。

２） 反射波は図１−２−１−３（３）〜（５）示すように、ダイナマイトなどのパルス震源と異なり、震源波形（１）の初動走時・振幅・位相をずらした波形となる。したがって、観測波形は図１−２−１−３（２）に示すように、これらを重ね合わせた複雑な波形となる。

３） 観測終了後、起振波形（１）と観測波形（２）の相互相関関数を計算する。この結果は図１−２−１−３（６）に示すように、ダイナマイトなどのパルス震源と等価な記録となる。

バイブロサイスの特徴としては以下の点が上げられる。

１） 起振エネルギーが大きく、深度３０００ｍ以上の探査が可能である。

２） 低い出力のエネルギーを継続して出す震源機構のため、環境への影響がすくない。

３） 起振周波数範囲を選択できるため、必要な周波数帯域の観測が可能である。

４） 可搬性に優れており、作業効率が高い。ただし、やや車両のサイズが大きい。

（Ｌ＝８．１６ｍ、Ｗ＝２．４５ｍ）ため、進入できる道路が限られるのが問題である。

（２）テレメトリー型データ収録装置（Ｇ・ＤＡＰＳ−４；地球科学総合研究所開発）

受振器からのアナログ入力データをＡ／Ｄ変換し、デジタルＭＴに出力する装置である。この装置の特徴として、２４ビットのＡ／Ｄ変換機能を持つこと、テレメトリー探鉱機であること（リモートユニット：ＲＳＵ内で前置増幅、フィルター等の処理を行い、Ａ／Ｄ変換された後のデジタルデータをケーブルを通じてレコーディングユニットへ送るタイプの探鉱機）、リモートユニット内部でスタック・コリレーション演算を行えること、ノイズエディット機能を持つこと、などが挙げられる。主な諸元を以下に示す。

･チャンネル数　　　　　 ：最大　８１９２ｃｈ／１６ライン

　　　　　　　　　　　　　　　 ５２６ｃｈ／１ライン

・サンプリング間隔　　　 ：８１９２ｃｈ　０．５−４ｍｓ

　　　　　　　　　　　　　　 　４０９６ｃｈ ０．２５ｍｓ

　　　　　　　　　　　　　　　２０４８ｃｈ ０．１２５ｍｓ （ｍｓ＝１／１０００ｓ）

・ノイズエディット付分散スタッカー　

・テープ出力形式　　　　　 ：ｓｅｇ−ｙ　ｏｒ　ｓｅｇ−ｄ

　　　　　　　　　　　　　　　　６２５０／１６００　ｂｐｉﾚｺｰﾃﾞｨﾝｸﾞ

・ファイバオプティック／ツイストペア併用

・ＲＳＵパラメーターのリモートコントロール

・タッチディスプレーによる容易なオペレーション

・リモートシステムテスト機能

ジオフォン・ラインテスト

パワー、ＲＳＵ内温度測定

ＲＳＵアナログ適正テスト

・ライン展開、テスト結果のカラーグラフィック表示

・データ解析およびＱＣ用データ処理

（３）受振器（ＳＭ−７）

受振器は固有周波数１０Ｈｚ、９グループ／セットの速度型地震計を用いた。

（４）その他の主な機材

・スウィープ・ジェネレーター　 ：ＡＤＶＡＮＣＥ　�T�T（ＰＥＬＴＯＮ）

・遠隔起振装置　　　　　　　　　：ＳＳＳ−２０２　ＥＮＣ．　（Ｉ／Ｏ）

・無線機　　　　　　　　　　　　　　：１０Ｗ　ＶＨＦ（日本無線）

　　　　　　　　　　　　　　　　　　　１Ｗ　ＶＨＦ（日本無線）
