３−１−３　音波探査結果

図３−３−１、図３−３−２、図３−３−３、図３−３−４、図３−３−５、図３−３−６、図３−３−７、図３−３−８、図３−３−９及び添付資料１に各測線での音波探査記録を、図３−３−１０に探査地域の海底地形図を示す。沿岸から２ｋｍの範囲では音波散乱現象が広くみられ、地層の区分が困難な状況であった。その他の範囲では地質構造を反映したものとみられる反射パターンがみられた。図中には顕著な反射面を着色して示している。

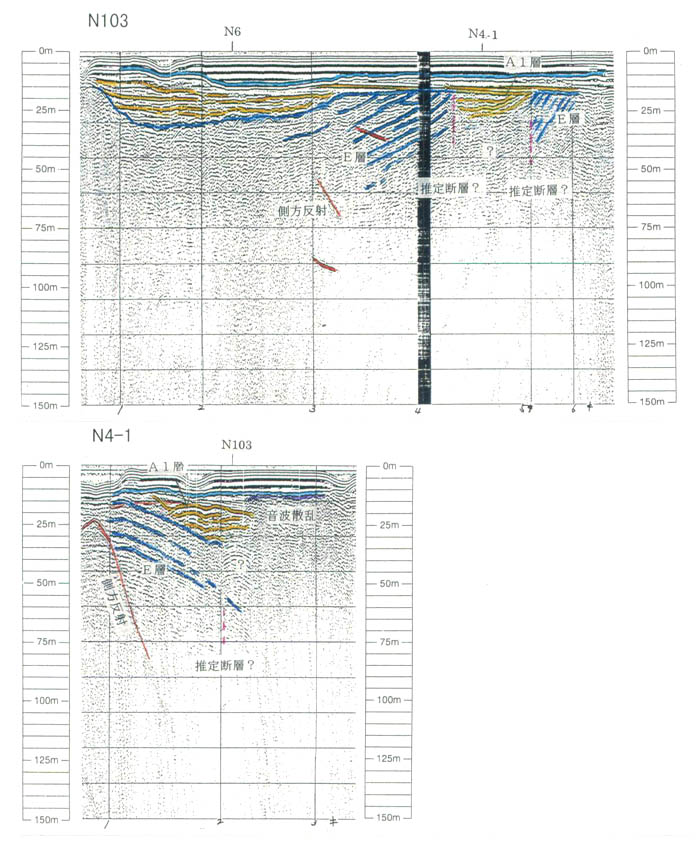

図３−３−１ 音波探査記録（Ｎ１０３、Ｎ４−１測線）

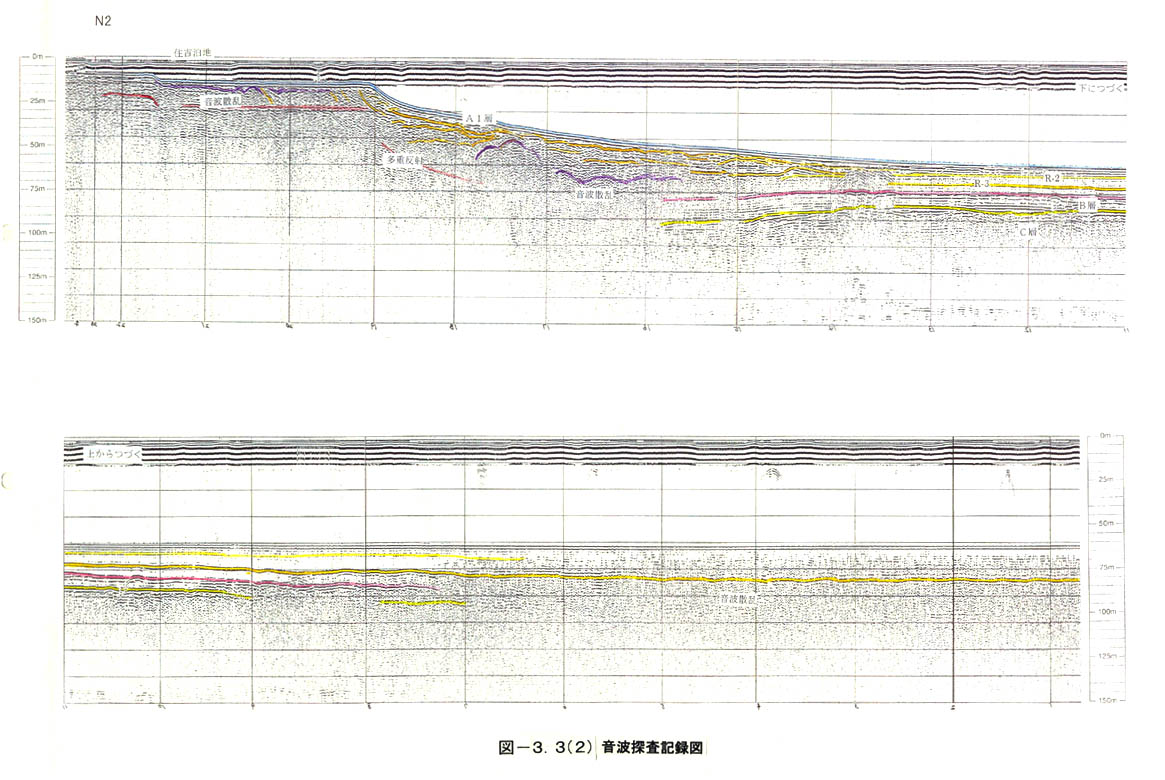

図３−３−２ 音波探査記録（Ｎ２測線）

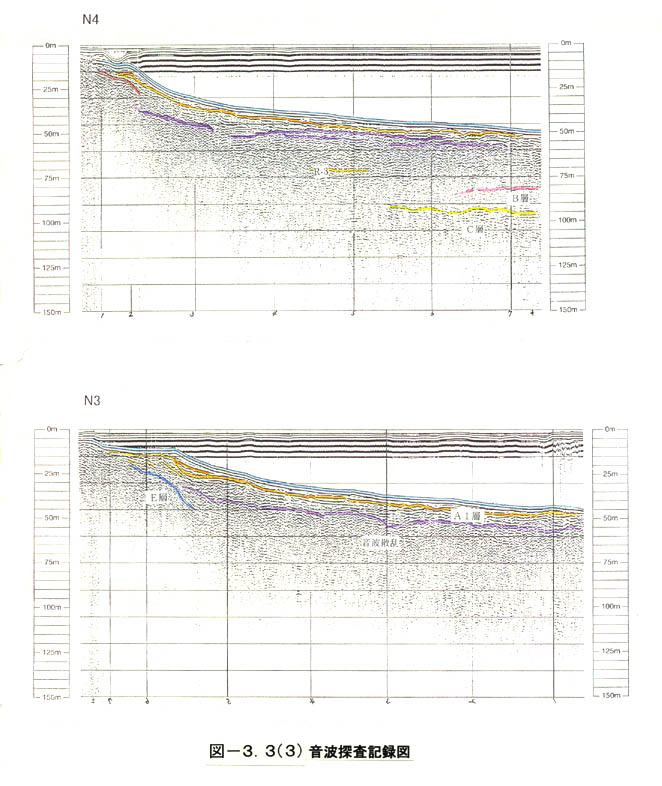

図３−３−３　音波探査記録（Ｎ４、Ｎ３測線）

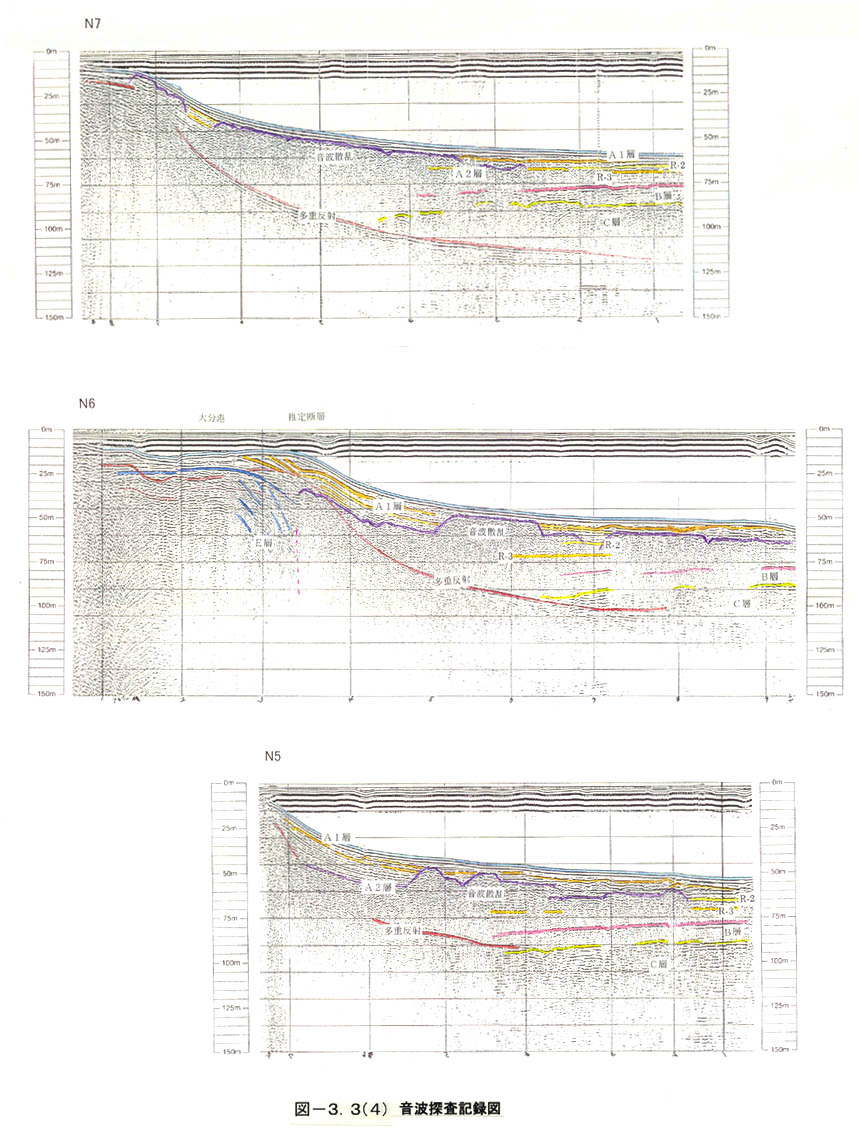

図３−３−４ 音波探査記録（Ｎ５，Ｎ６，Ｎ７測線）

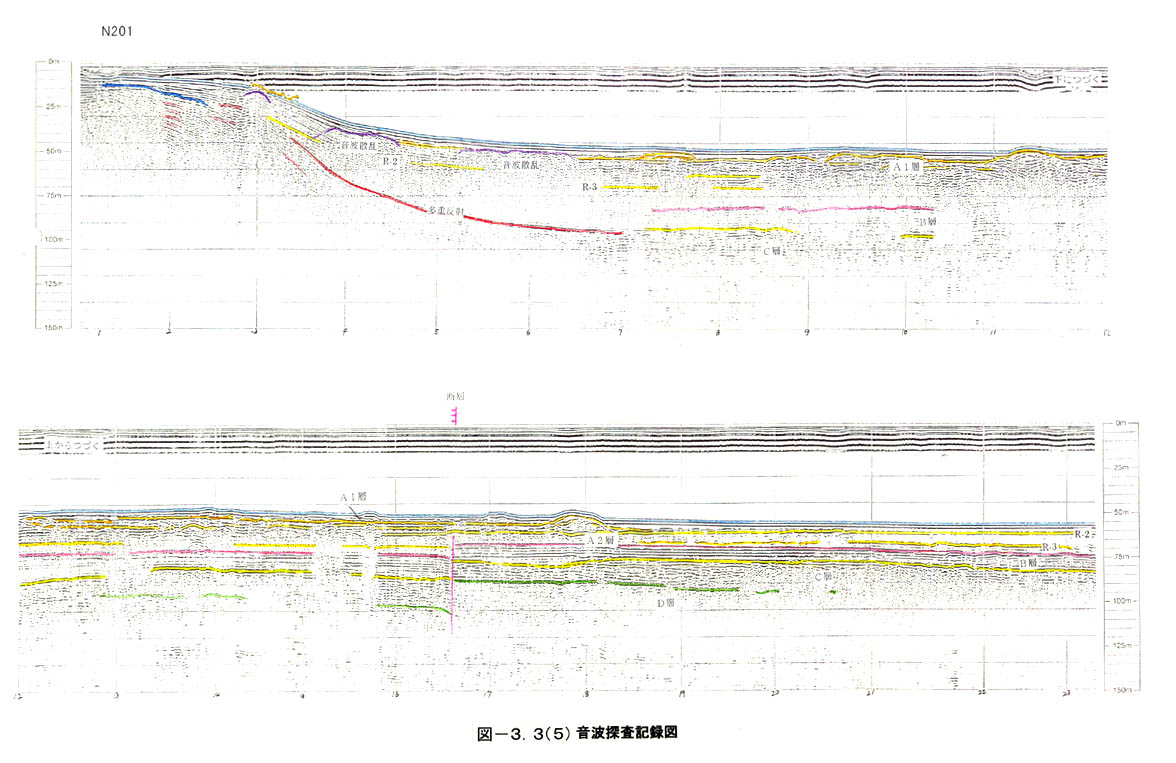

図３−３−５ 音波探査記録（Ｎ２０１測線）

図３−３−６ 音波探査記録（Ｎ２０２、Ｎ２０３、Ｎ２０４測線）

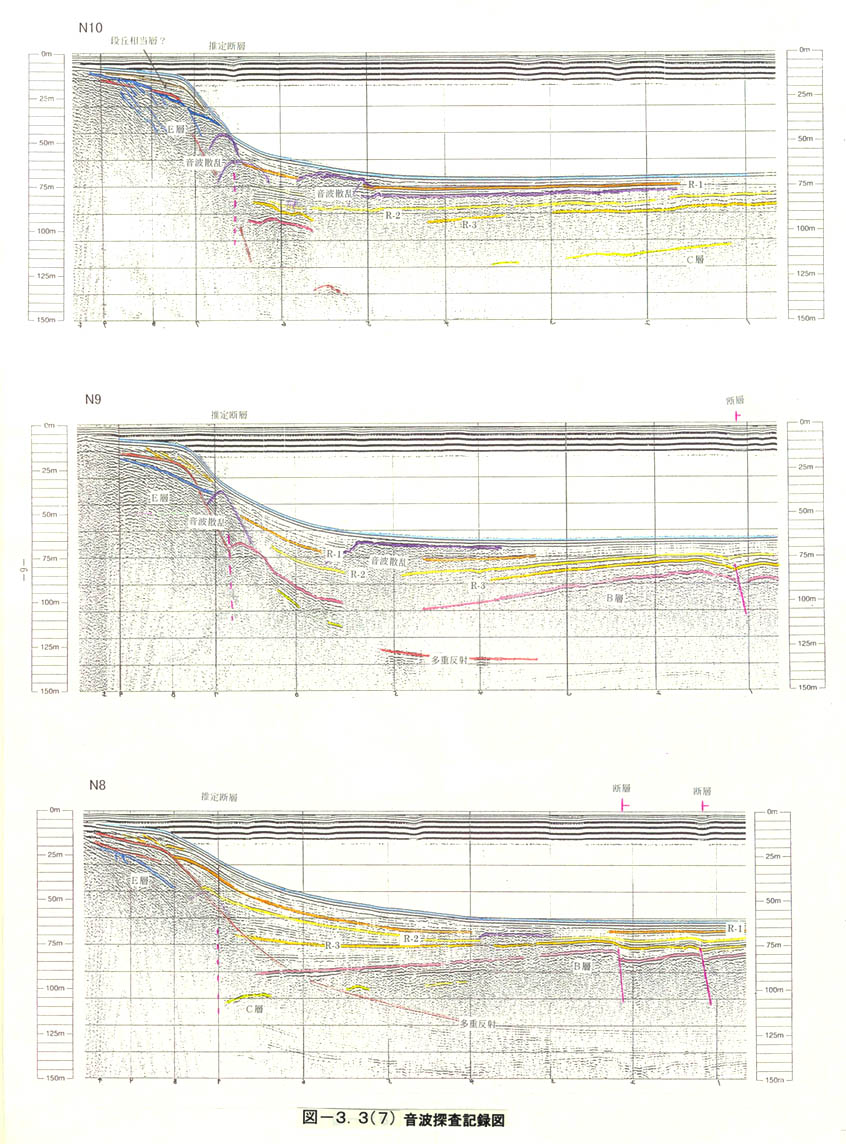

図３−３−７　音波探査記録（Ｎ８，Ｎ９，Ｎ１０測線）

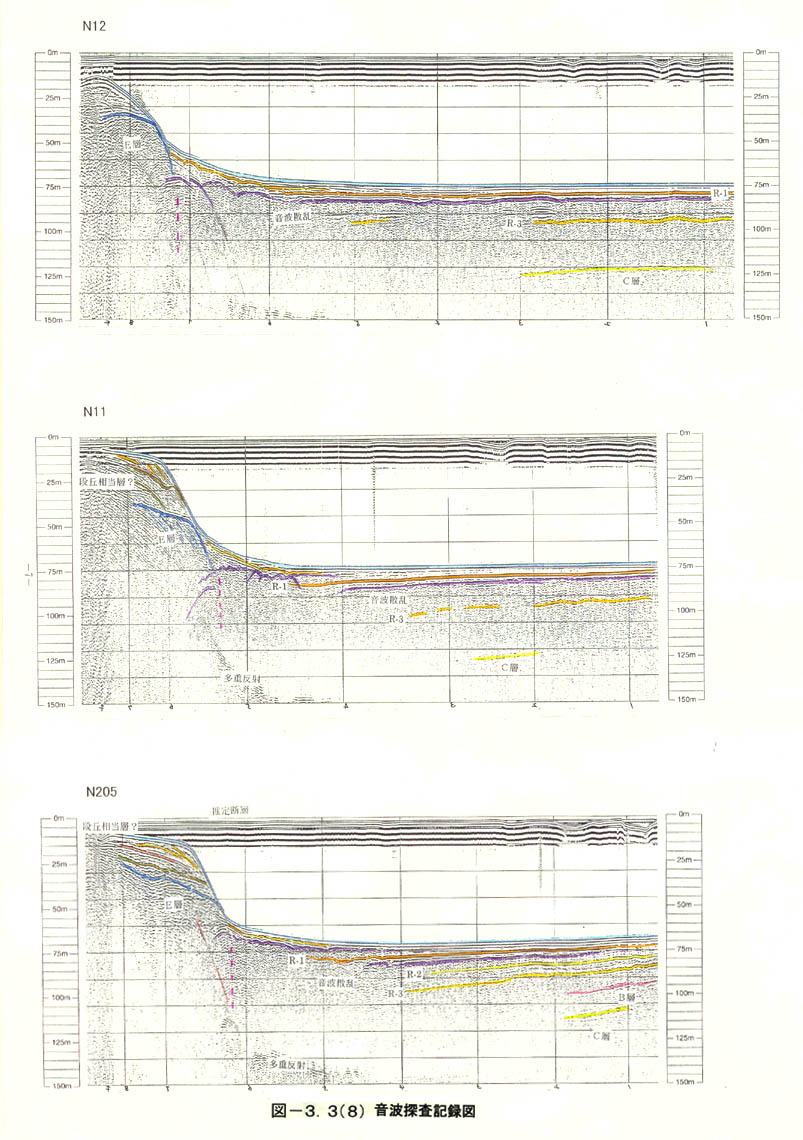

図３−３−８ 音波探査記録（Ｎ２０５，Ｎ１１，Ｎ１２）

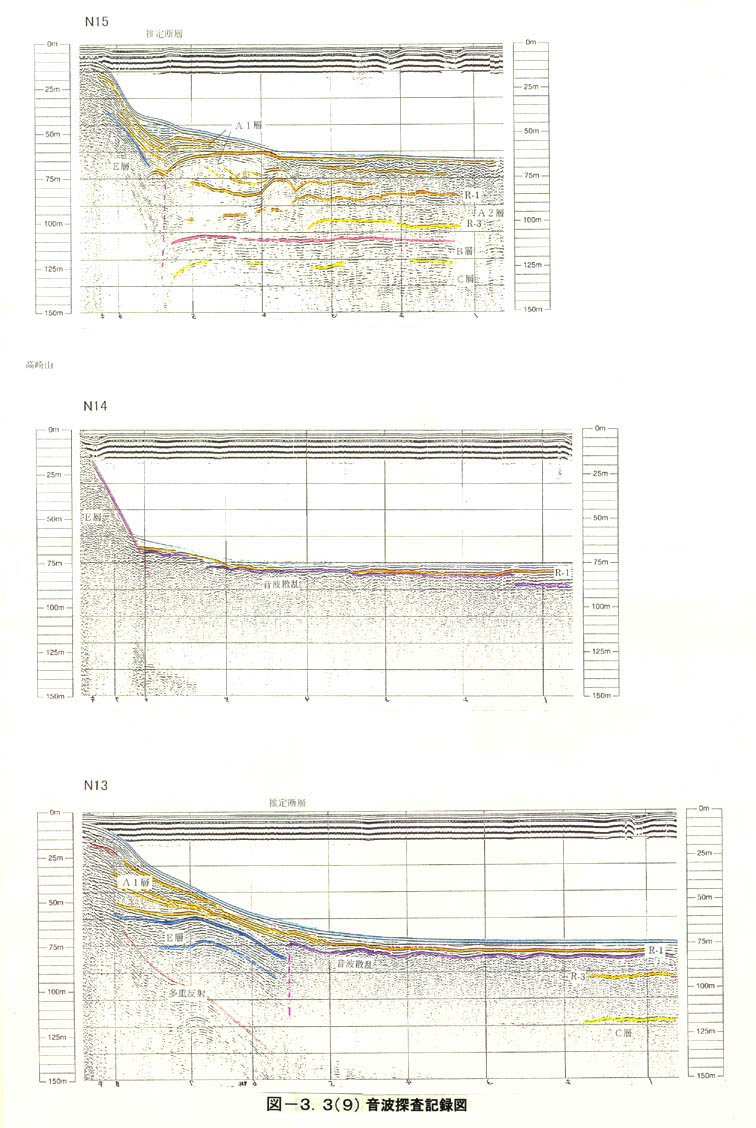

図３−３−９ 音波探査記録（Ｎ１３、Ｎ１４、Ｎ１５）

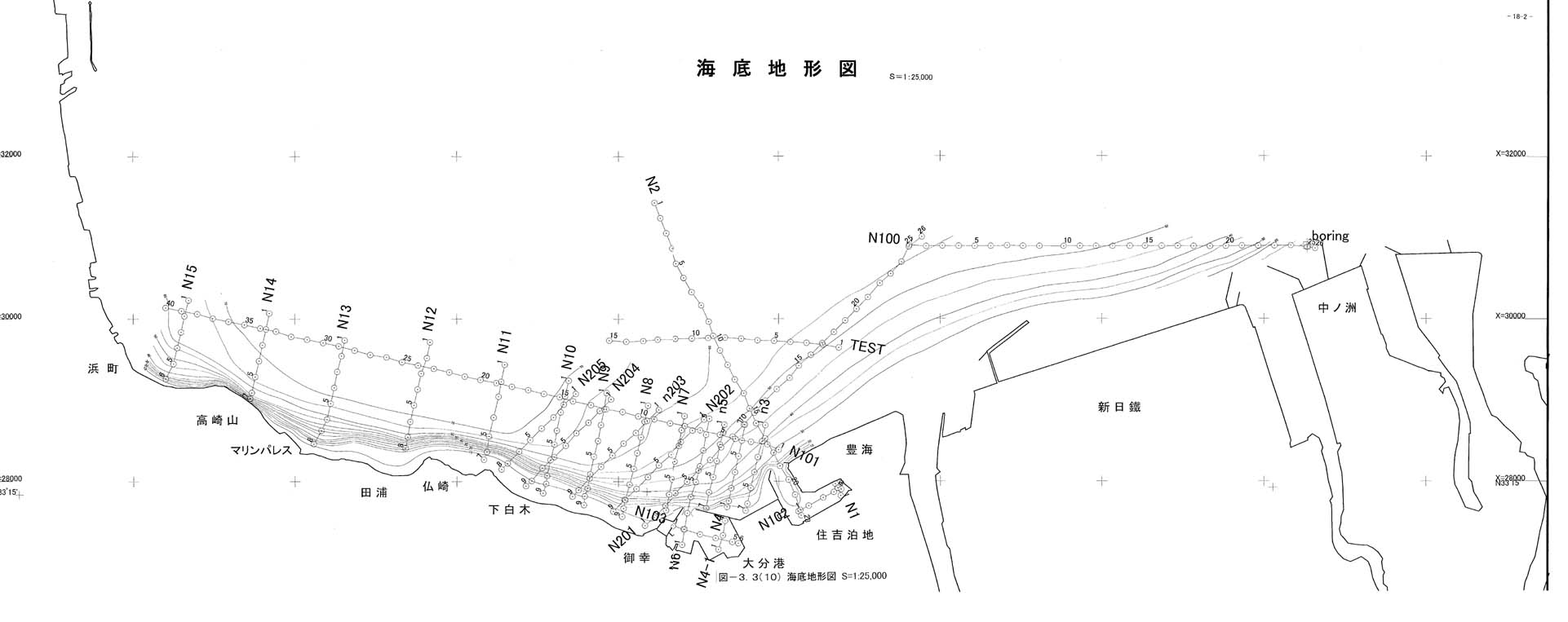

図３−３−１０　海底地形図（Ｓ＝１：２５，０００）
