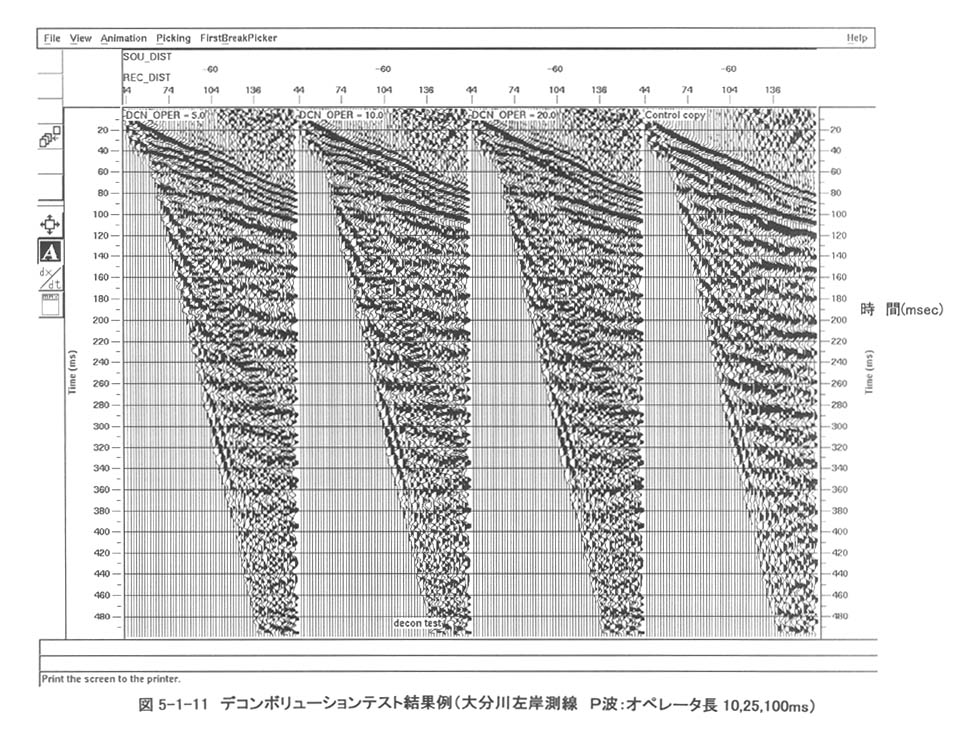

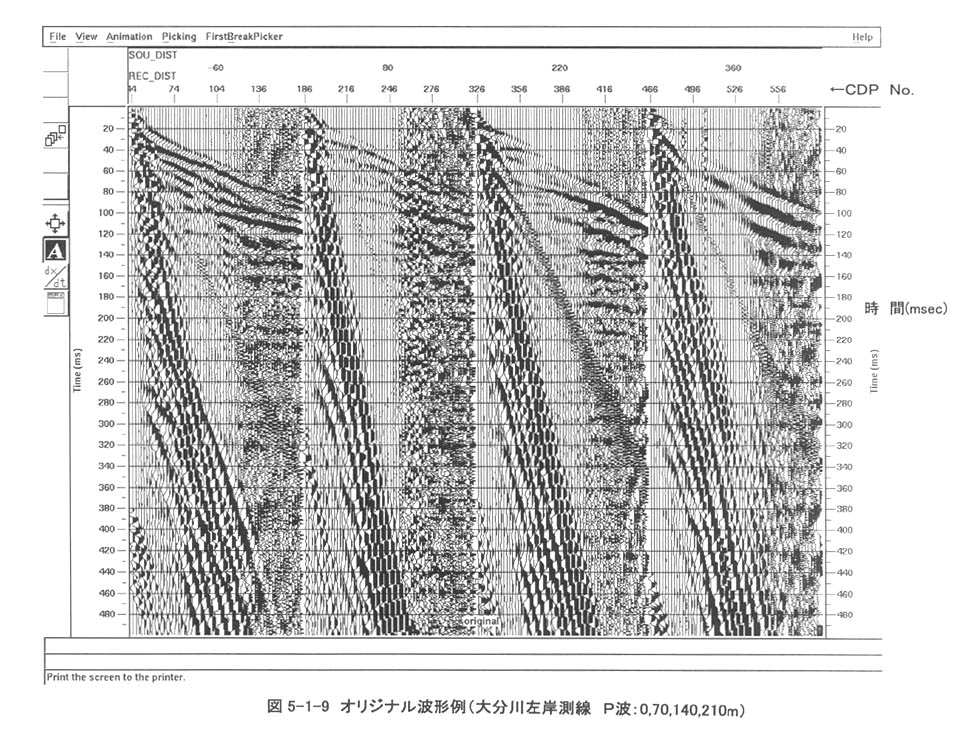

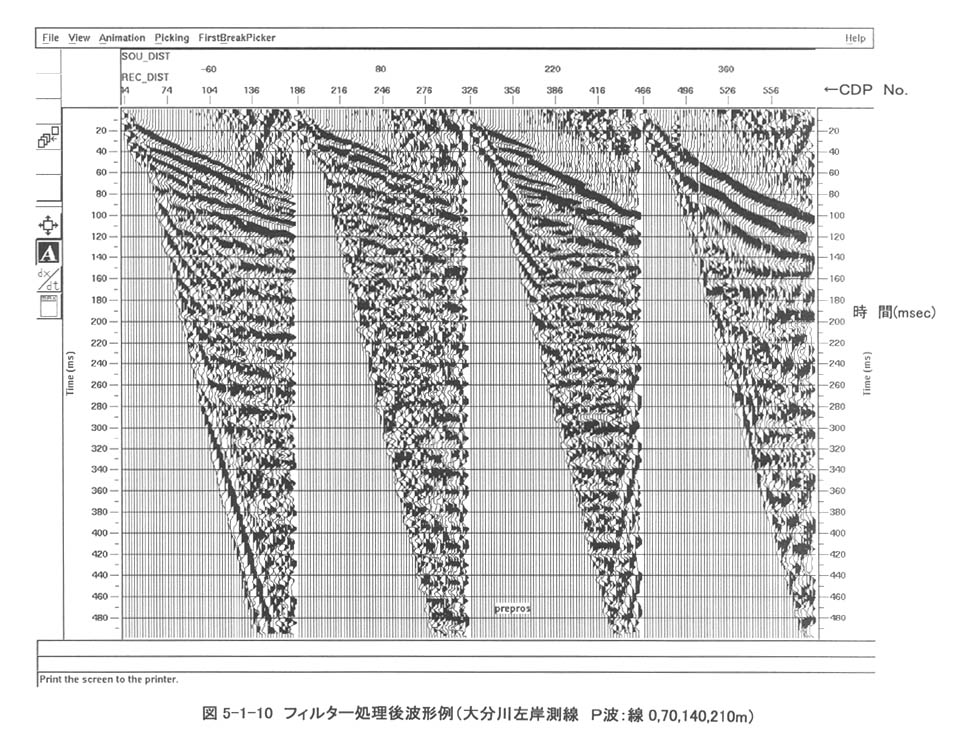

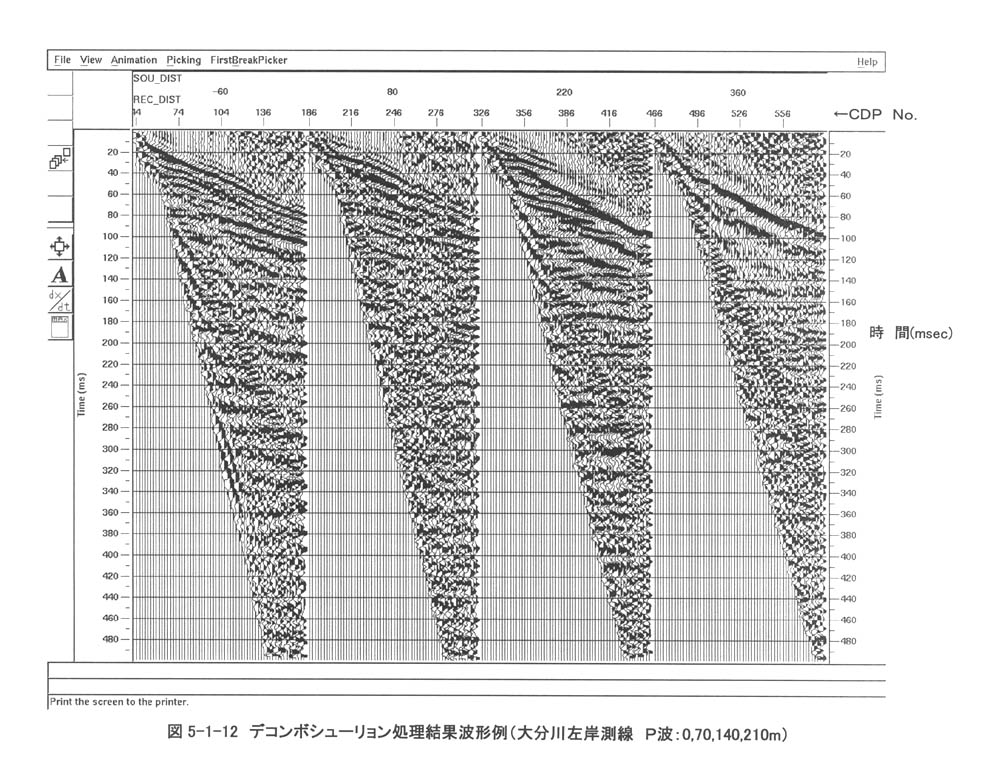

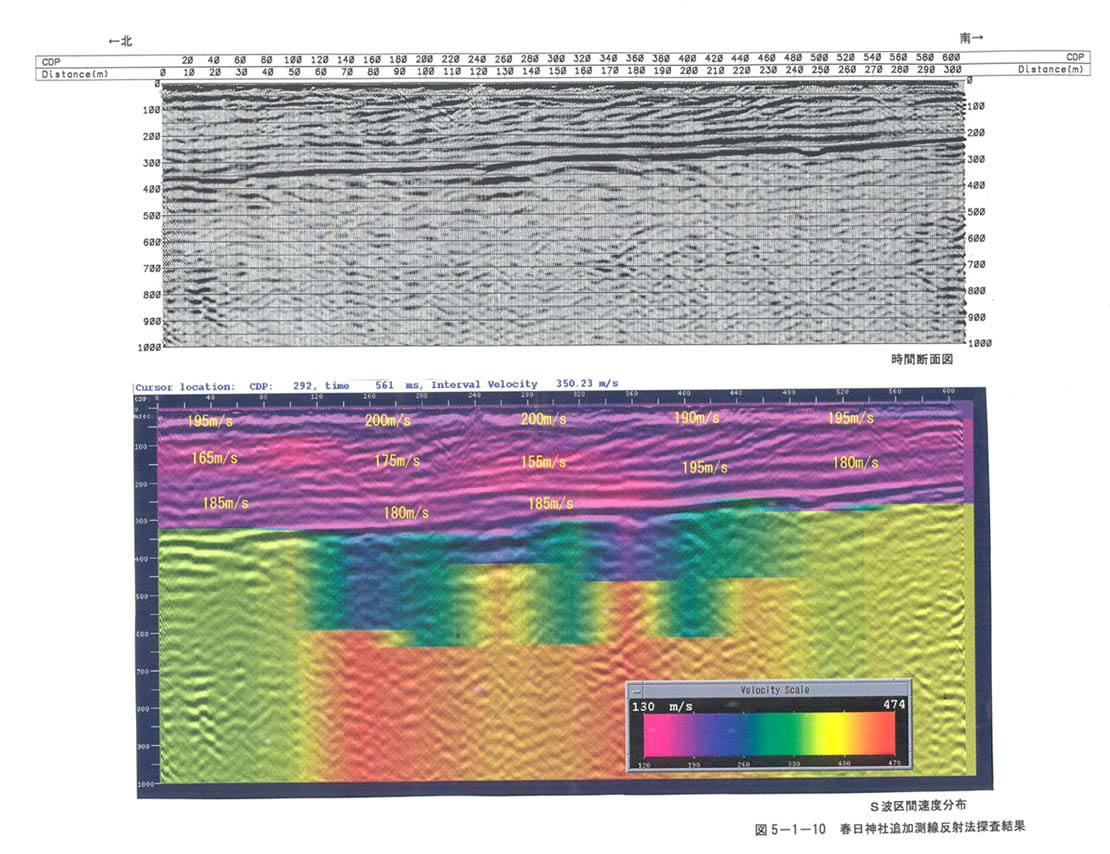

図５−１−９にオリジナル波形例を示す。図５−１−１０−１、図５−１−１０−２にフィルター処理後波形例を示す起振点で１４０ｍ毎に示す。バンドパスフィルターでは２０〜１５０Ｈｚを通過周波数帯とし、ＡＧＣのオペレータ長は１００ｍｓとした。また、表面波ノイズが大きかったため、ボトムミュートを適用して表面波を消去した。図５−１−１１にデコンボリューションパラメータテスト（オペレータ長を５，１０，２０ｍｓと変更）結果例、図５−１−１２にはデコンボリューション処理結果例を示す。デコンボリューションのオペレータ長は１０ｍｓとした。図５−１−１０−１のスタック前の波形例を観察すると、起振位置により多少ばらつきのあるものの、３００ｍｓより早い時間に多くの反射波を認めることができる。往復走時８０ｍｓを境にして、８０ｍｓ以前に現れる反射波はそれ以降の反射波と比べて、見かけ速度が小さいなどその特徴が異なる。

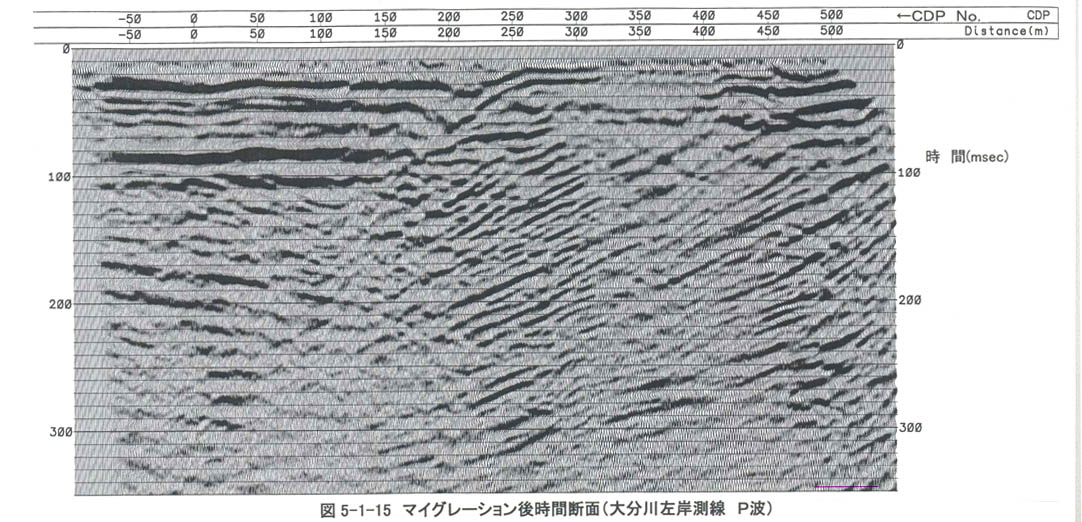

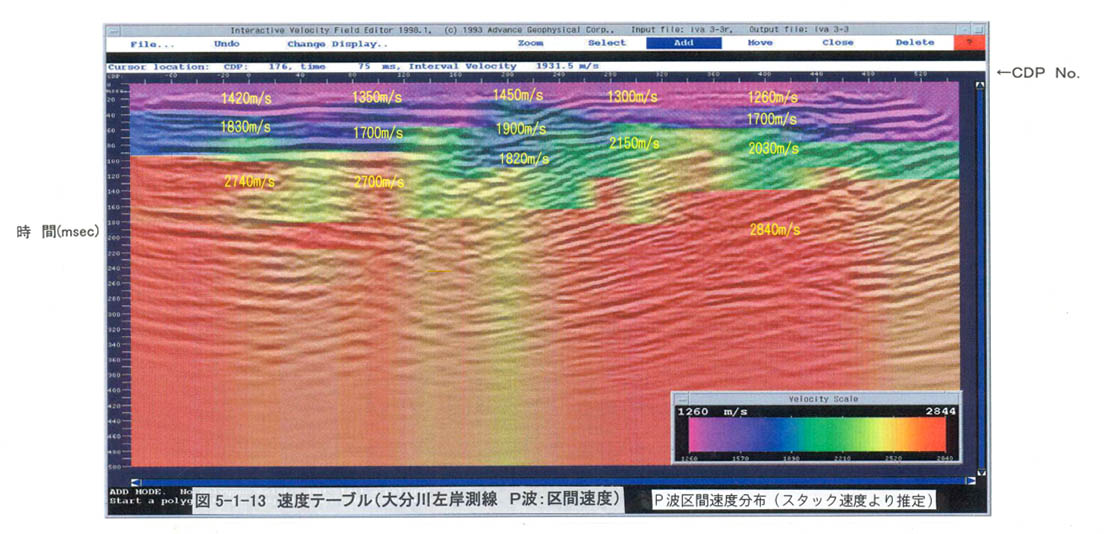

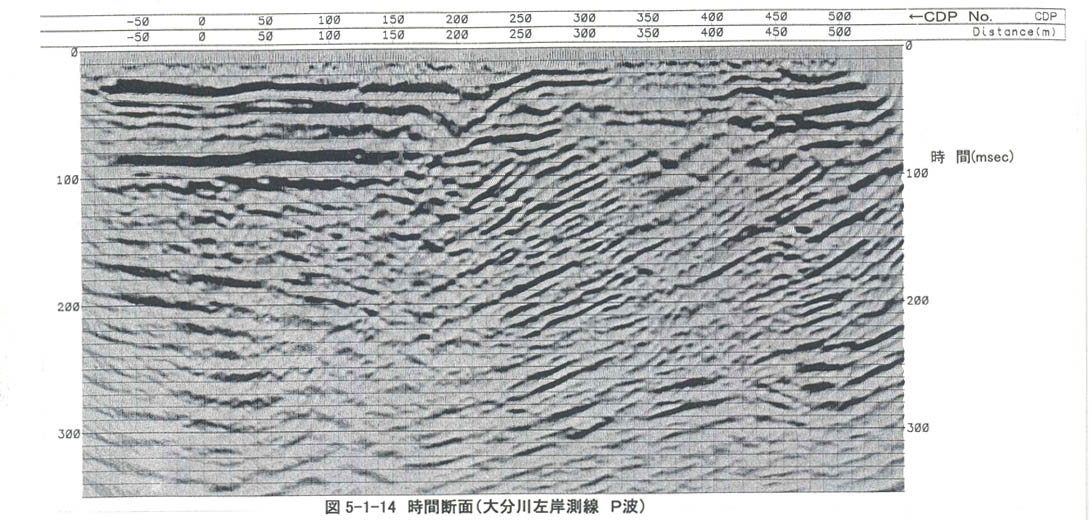

図５−１−１３には速度解析結果より求めた区間速度分布を示す。図５−１−１４には速度解析結果よりＣＤＰ重合を行った結果である時間断面を示す。時間断面を観察すると、測線距離２００ｍｓ付近を境にして、北側では南傾斜、反対に南側では北傾斜を示す反射面が多数見られる。そして測線距離２００ｍ付近では、それぞれの反射波が交差しているように見える。これは、地下に谷状の反射面が存在する地質構造の場所での反射断面に見られる特徴的なパターンであり、南傾斜の反射面と北傾斜の反射面とで谷状の構造を成していると推定できる。図５−１−１５には、マイグレーション後時間断面を示す。マイグレーションには、速度解析で求めた速度テーブルを用いた。マイグレーション処理後の結果においては、南傾斜と北傾斜の反射波の交わりがほぼ解消され、北側、南側それぞれの傾斜した反射面を構成する地層どうしが接するところも読み取れるようになった。このようにマイグレーションの効果で解釈しやすい断面となっているので、この測線の解釈には主にマイグレーション処理後の時間断面を用いた。ここで往復走時の早い時間（深度の浅い反射面）に着目すると、測線北側では往復走時が９０ｍｓより小さい反射波はほぼ平坦となっている。またここでも測線距離２００ｍ付近を境界として、測線南側では比較的反射波が不明瞭となるが、往復走時が５０ｍｓ前後より小さい反射波が平坦となっている。このような状況は、図５−１−１３の区間速度分布にも現れており、反射面の平坦な部分では、Ｐ波速度が１３００〜１８００ｍ／ｓであるのに対し、それより下位では、Ｐ波速度が２０００〜２８００ｍ／ｓと高くなっている。

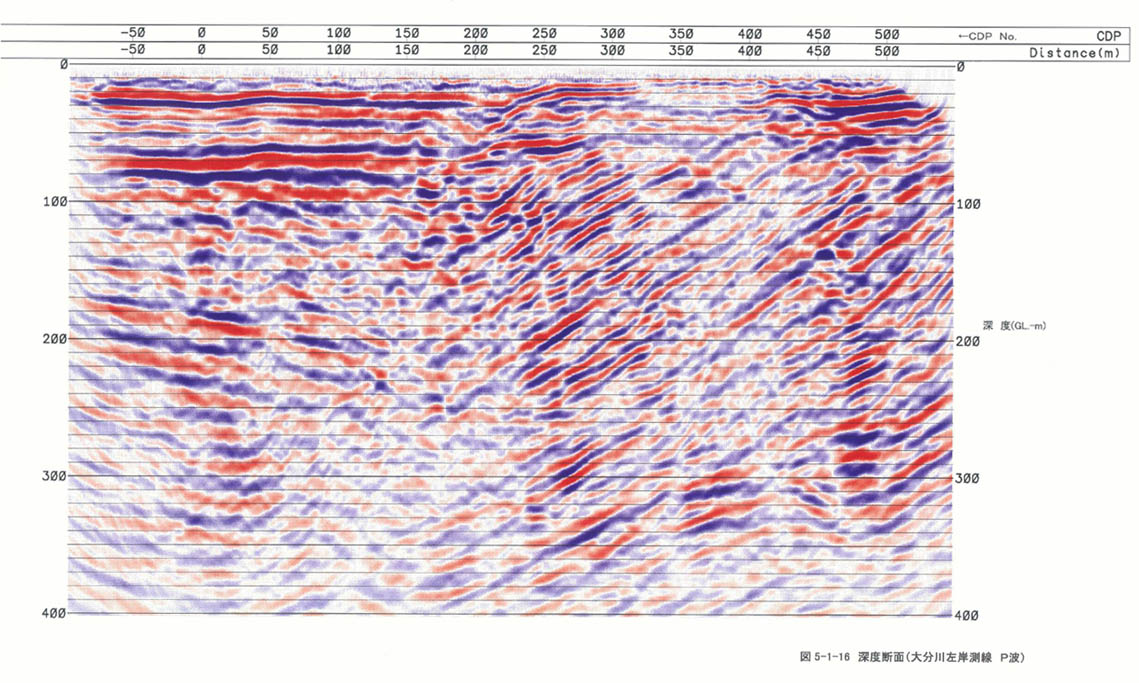

図５−１−１６には、時間断面に深度変換を施した結果（深度断面）を示す。深度変換には、図５−１−１３に示した速度テーブルを平滑化して用いた。
