３−１−３　音波探査結果

図３−３−１、図３−３−２、図３−３−３、に各断層地点の航跡図を、図３−４−１、図３−４−２、図３−４−３、図３−４−４、に各断層における代表的な音波探査記録を示す。いずれも明瞭に断層を捉えることに成功し、地質構造を反映したものとみられる強い反射面がみられた。

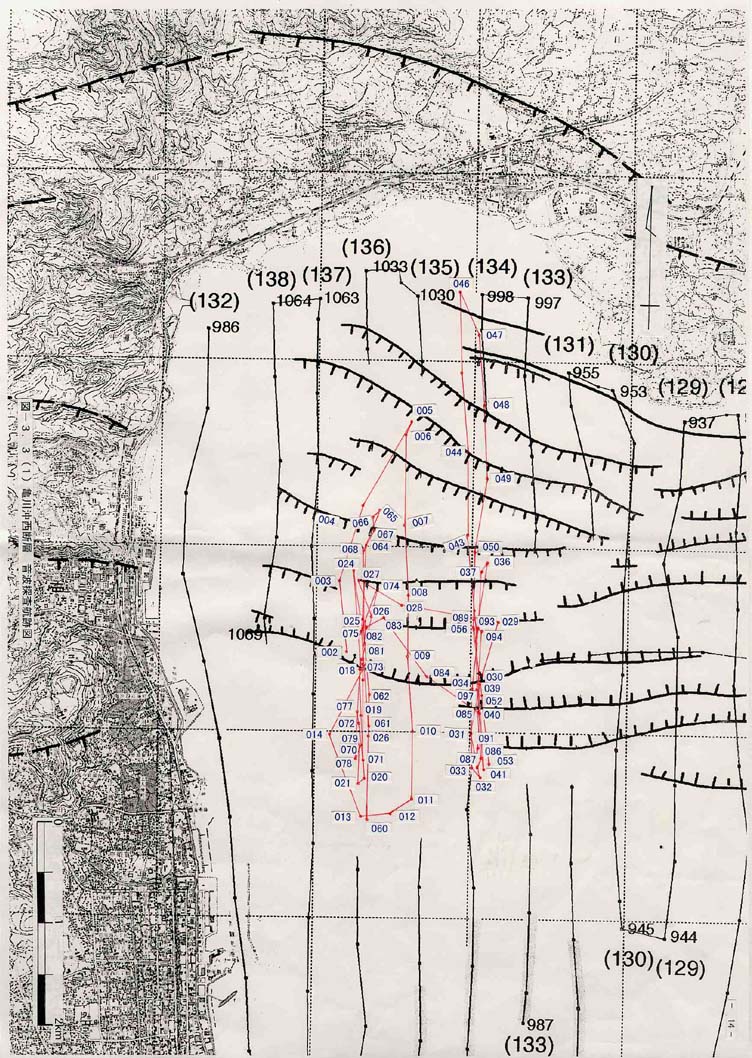

図３−３−１亀川沖西断層　音波探査航跡図

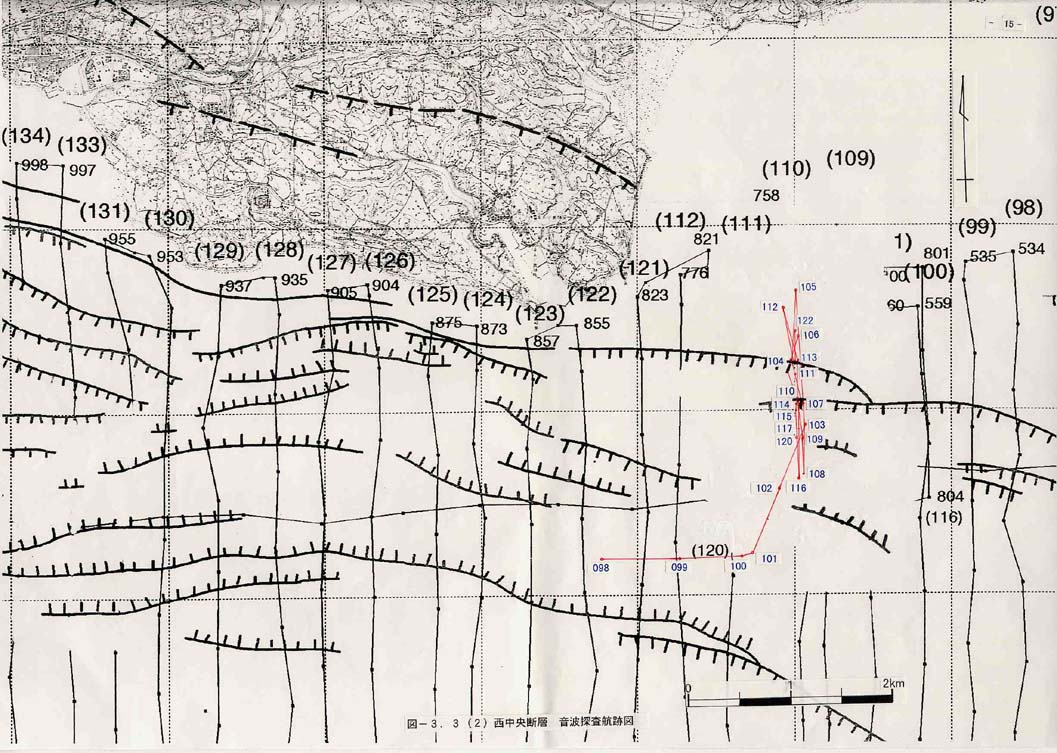

図３−３−２西中央断層　音波探査航跡図

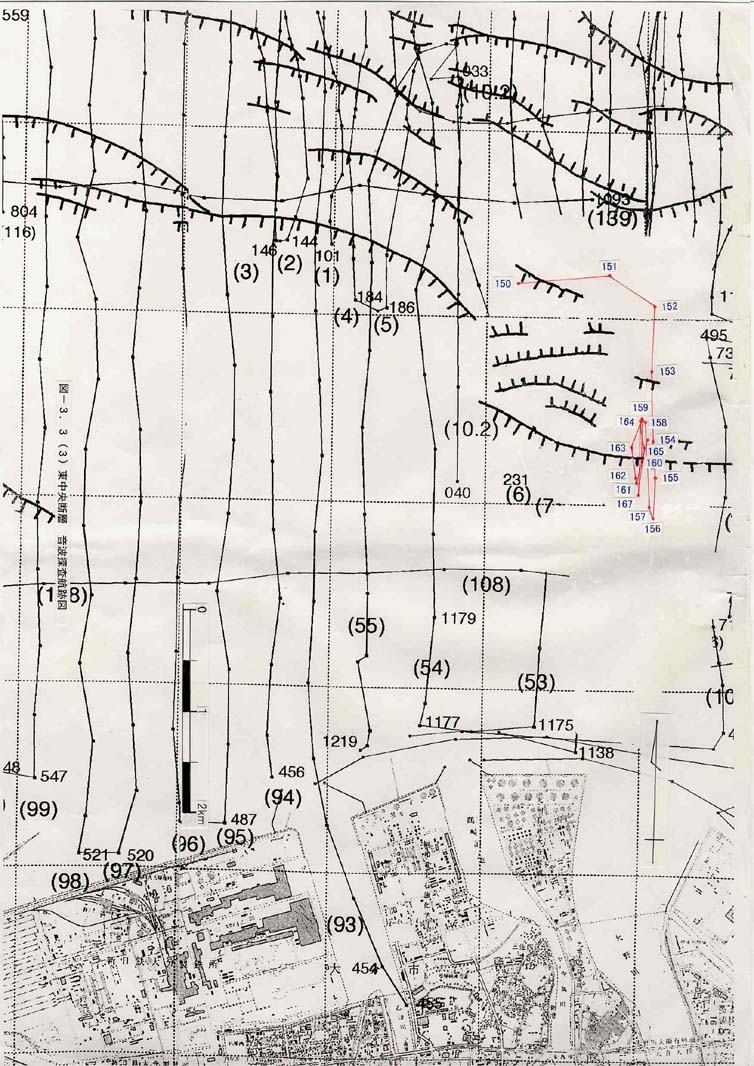

図３−３−３東中央断層　音波探査航跡図

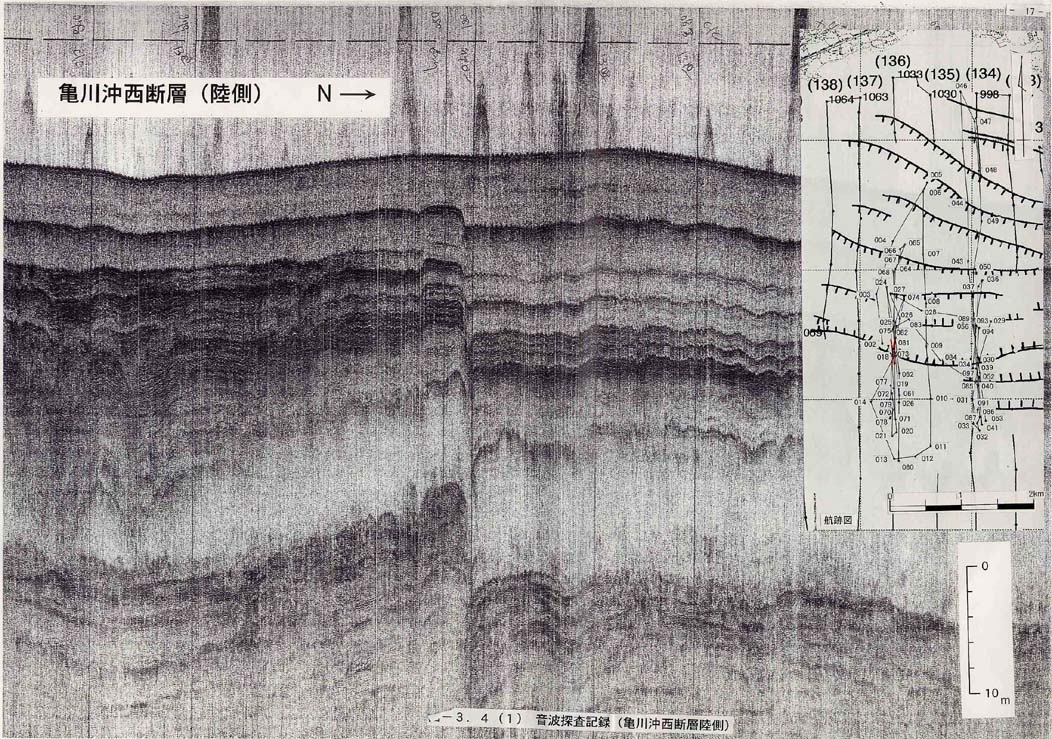

図３−４−１ 音波探査記録（亀川沖西断層陸側）

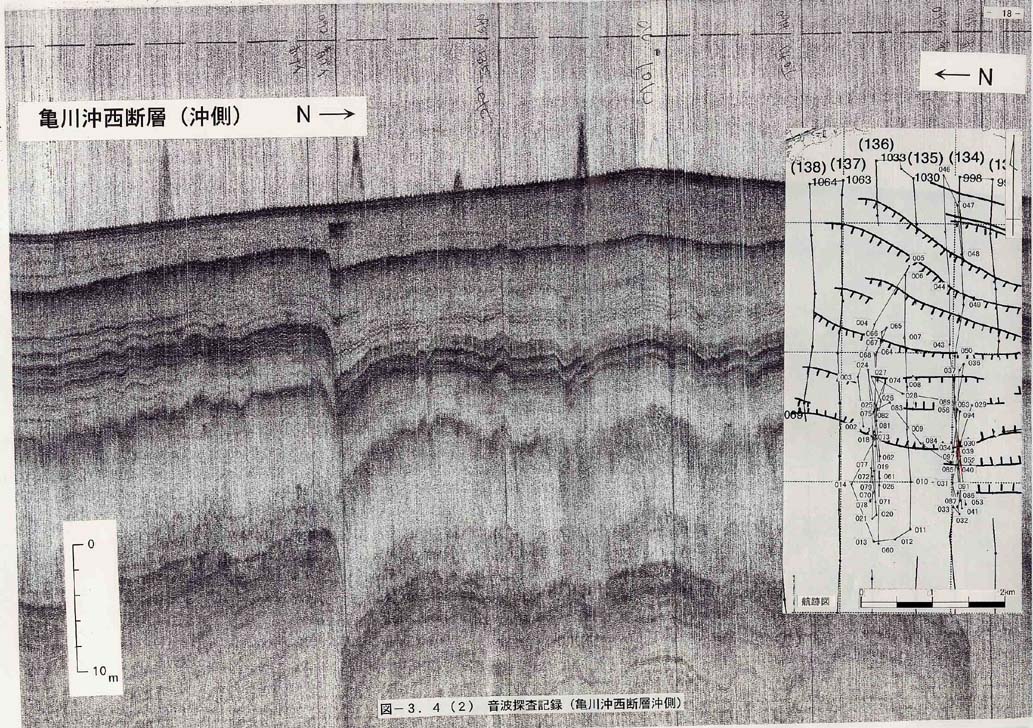

図３−４−２ 音波探査記録（亀川沖西断層沖側）

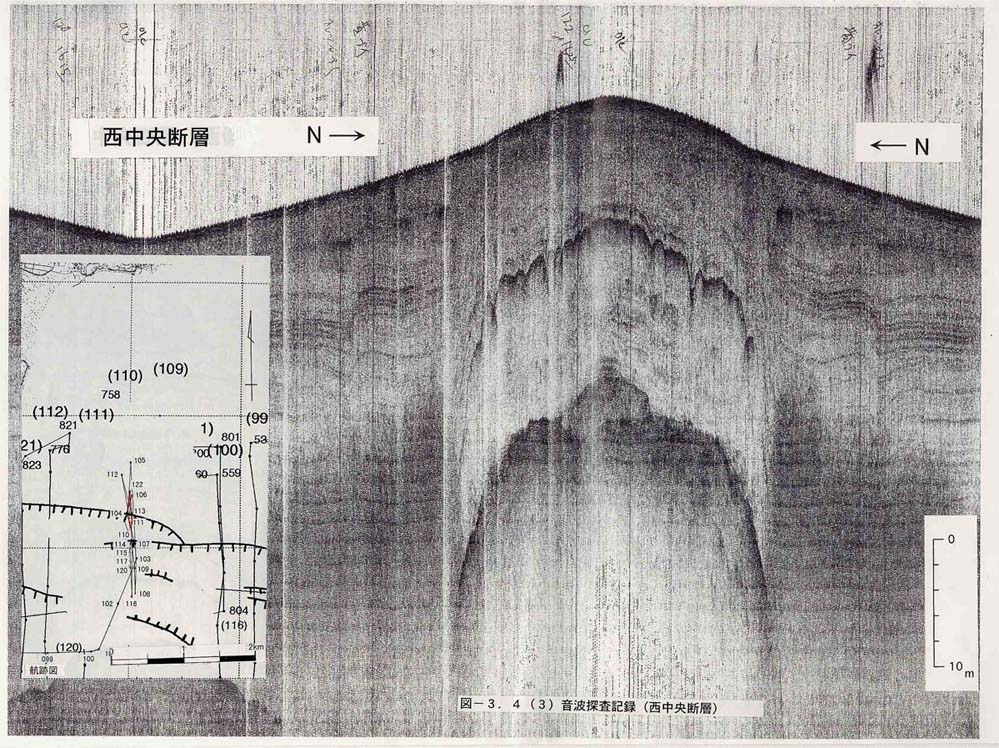

図３−４−３音波探査記録（西中央断層）

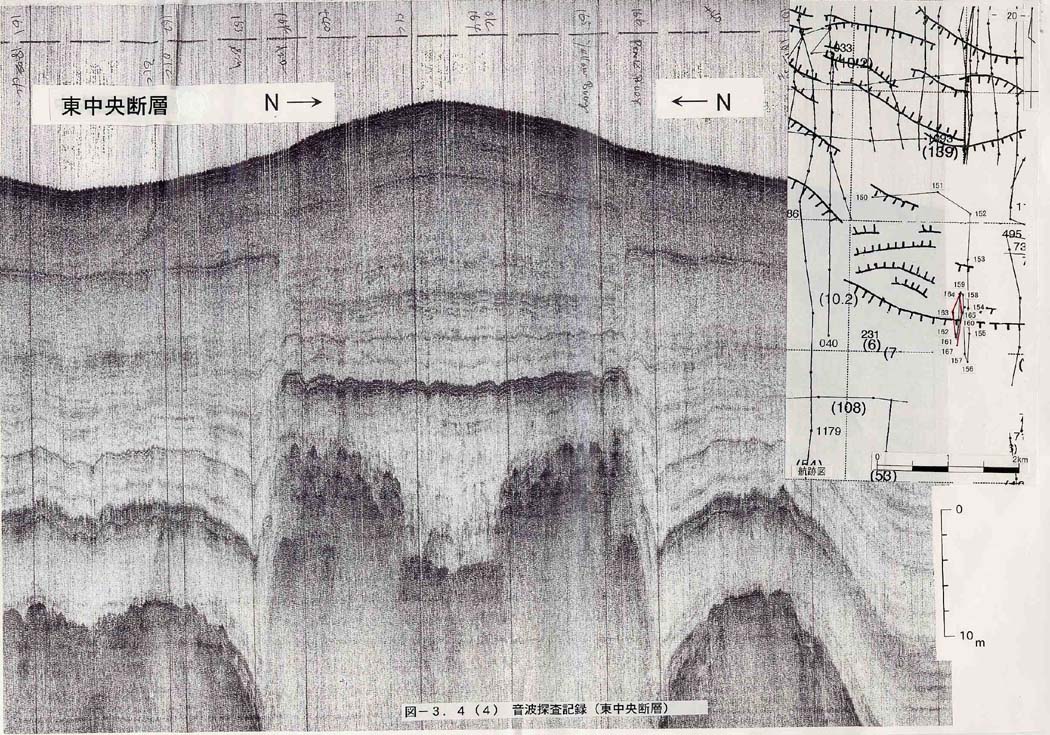

図３−４−４ 音波探査記録（東中央断層）
