速度解析（Ｐ波）は、定速度解析法やワークステーション上での会話型解析法等を組み合わせて約１００ｍ毎に実施した。表４−２−１ に重合速度一覧表，を図４−２−３ に重合速度コンター図を示す。

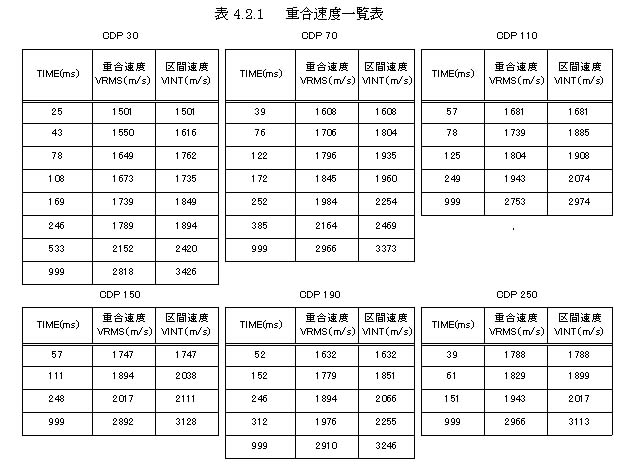

表４−２−１　重合速度一覧表

・重合後処理　　　

最終重合断面を図４−２−４ に示す。　

ａマイグレーション

マイグレーション速度は，重合速度を用いることとした。アルゴリズムは一般的な有限差分法を用いた。図４−２−５にマイグレーション断面図を示す。

ｂ深度変換

重合速度を用いて深度変換を行った。但し，そのまま用いると反射面の形状が不自然な部分が見られた。これは，速度関数が空間方向（ＣＤＰ方向）に急激に変化しているためである。そこで，そのような箇所は空間方向（ＣＤＰ方向）にスムーズな関数に修正して適用した。図４−２−６に深度断面図を示す。

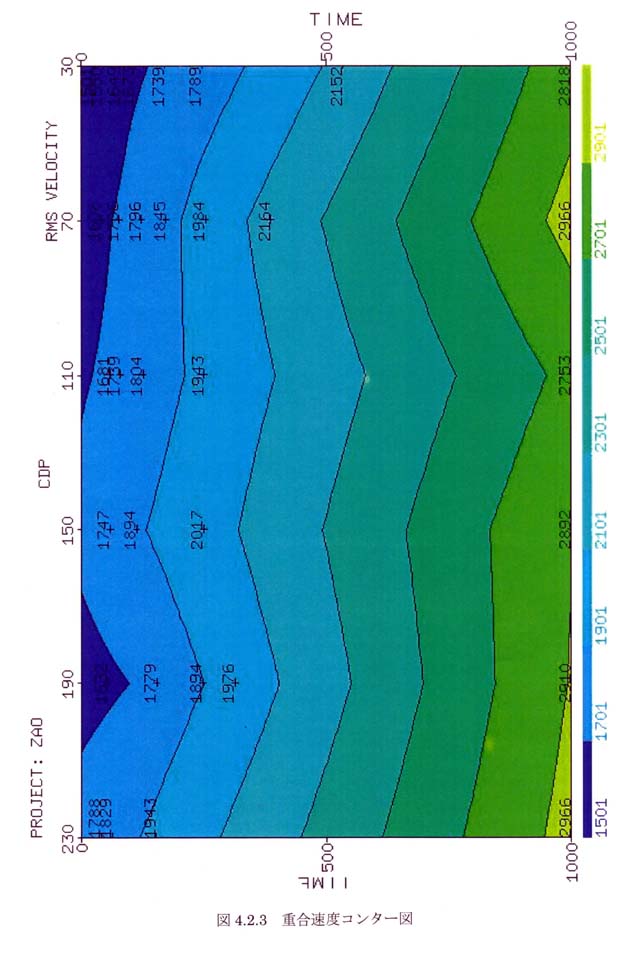

図４−２−３　重合速度コンター図

図４−２−４　最終重合断面

図４−２−５　最終重合断面

図４−２−６　深度断面
