２−３　地表踏査結果

本調査地の層序を表２−５に示す。また調査地の地質図を図２−５に，代表地点の地質断面図を図２−６−１，図２−６−２，図２−６−３に示す。

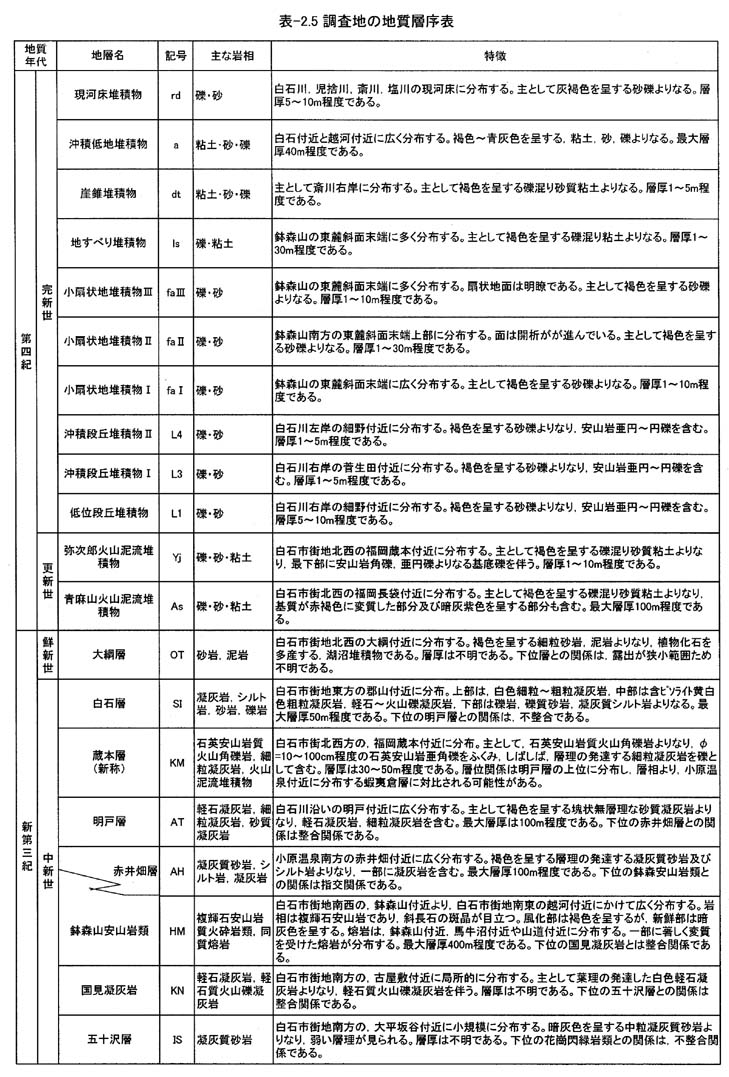

表２−５　調査地の地質層序

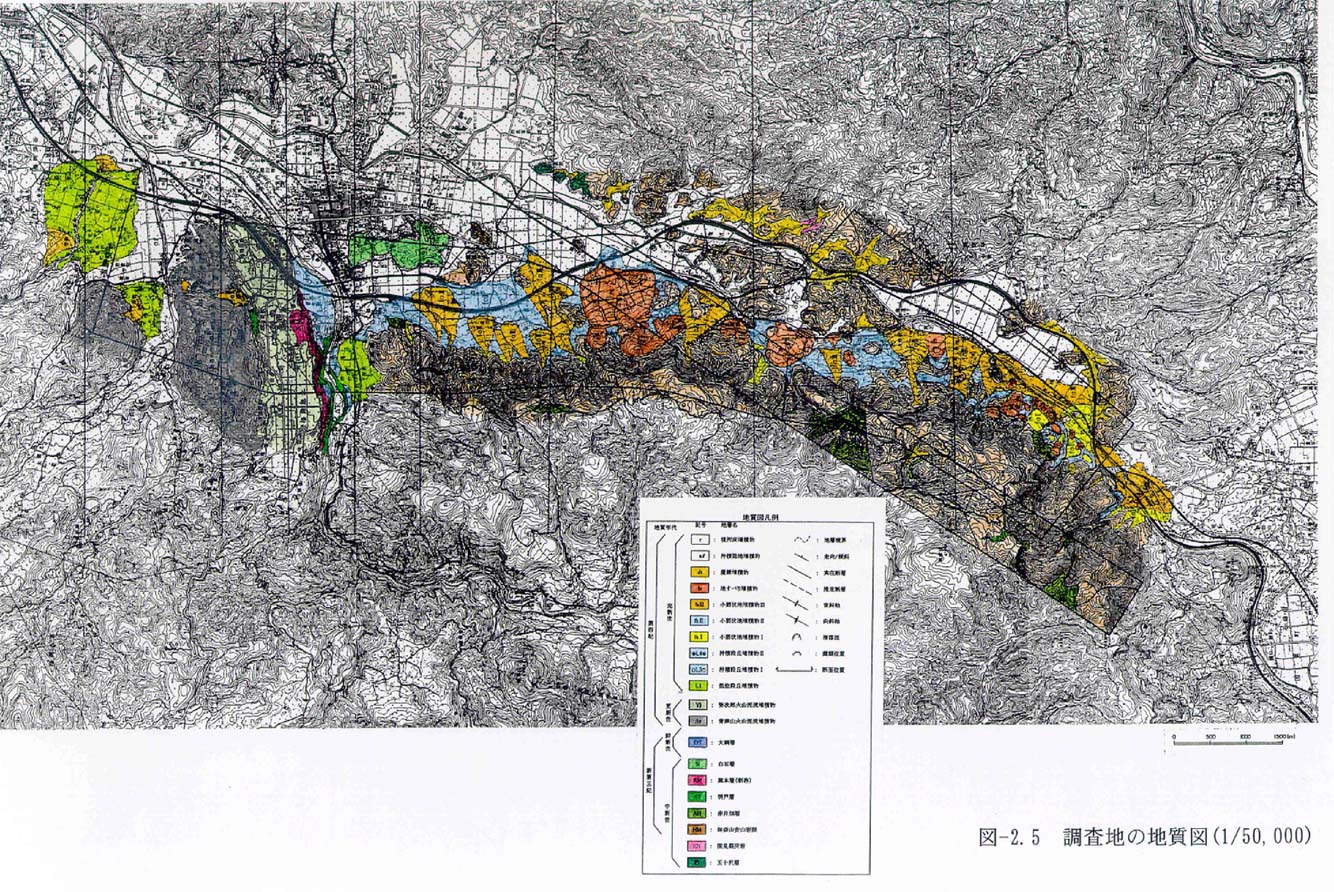

図２−５　調査地の地質図（１／５０，０００）

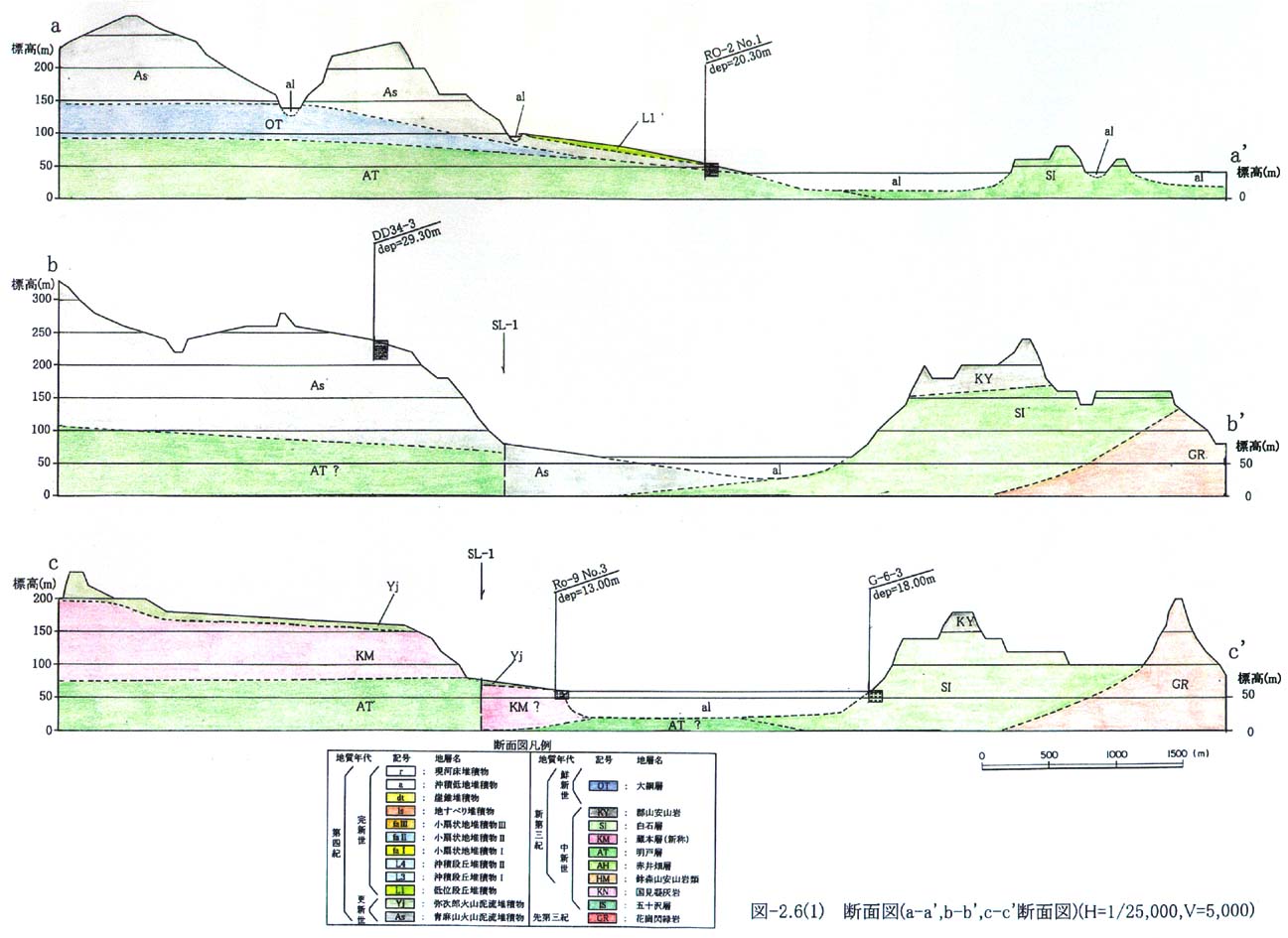

図２−６−１　断面図（ａ−ａ'，ｂ−ｂ'，ｃ−ｃ'断面）（Ｖ＝１：５，０００，Ｈ＝１：２５，０００）

図２−６−２　断面図（ｄ−ｄ'，ｅ−ｅ'，ｆ−ｆ'断面）（Ｖ＝１：５，０００，Ｈ＝１：２５，０００）

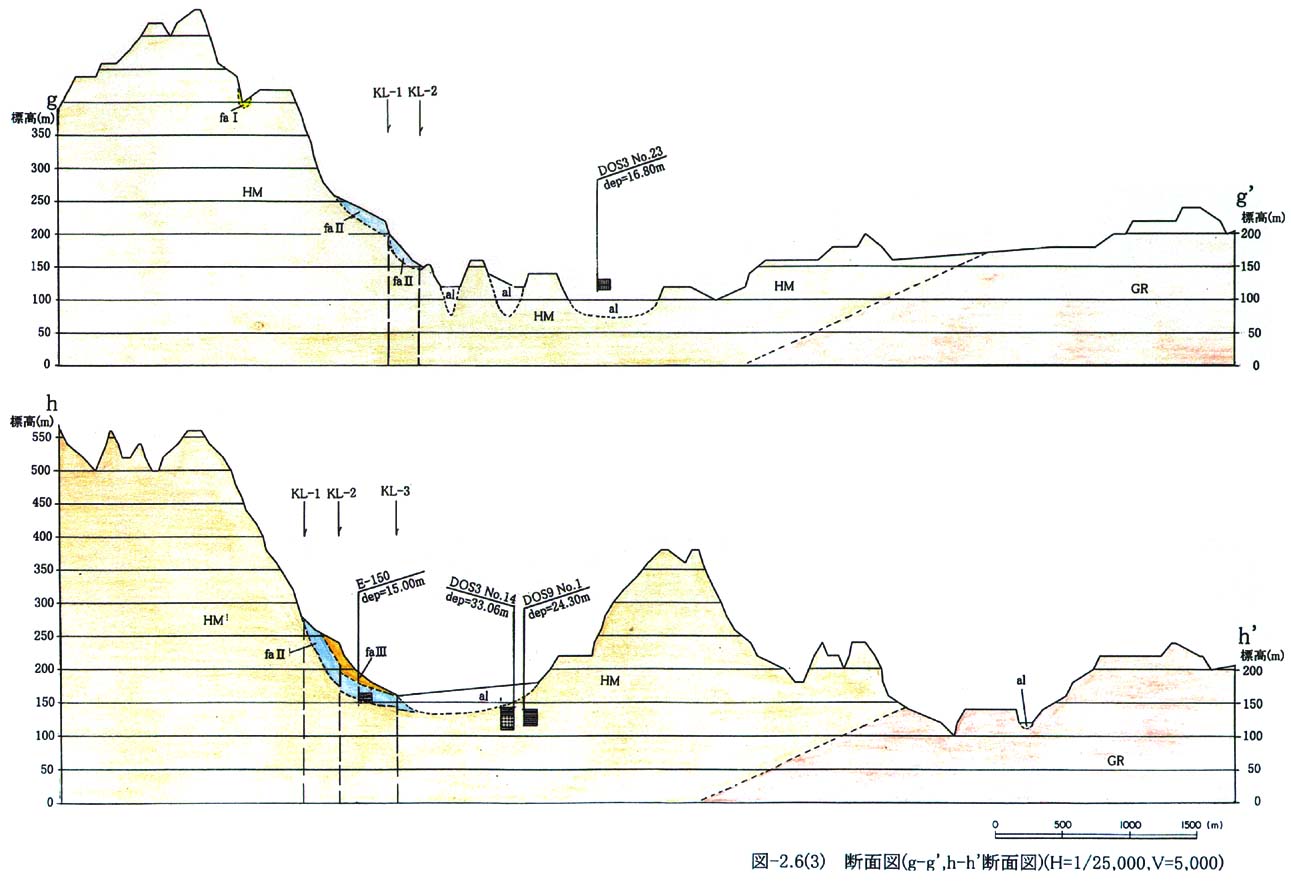

図２−６−３　断面図（ｇ−ｇ'，ｈ−ｈ'断面）（Ｖ＝１：５，０００，Ｈ＝１：２５，０００）
