２−２−５　屈折法データ解析

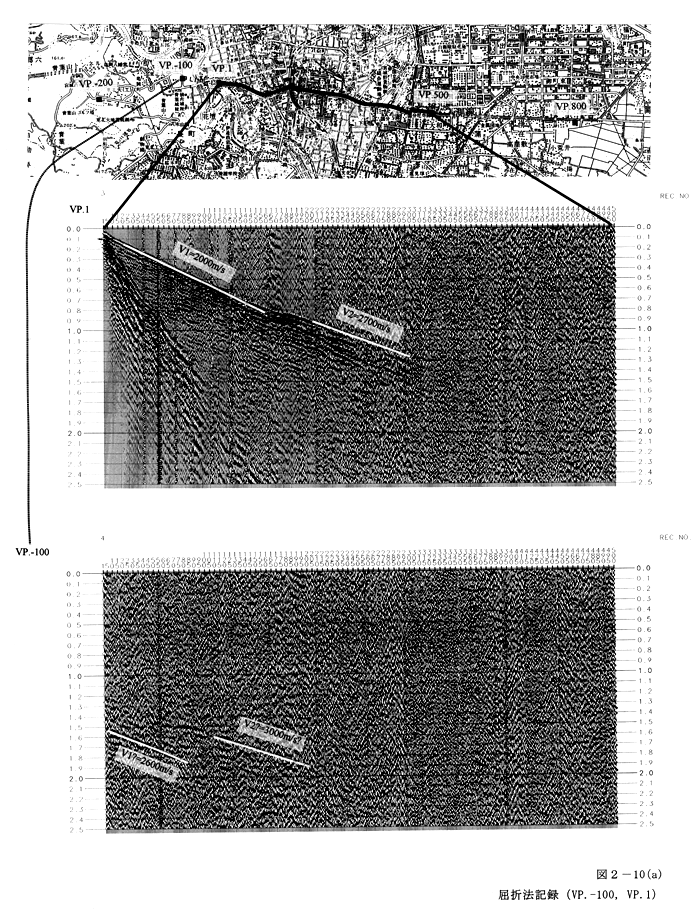

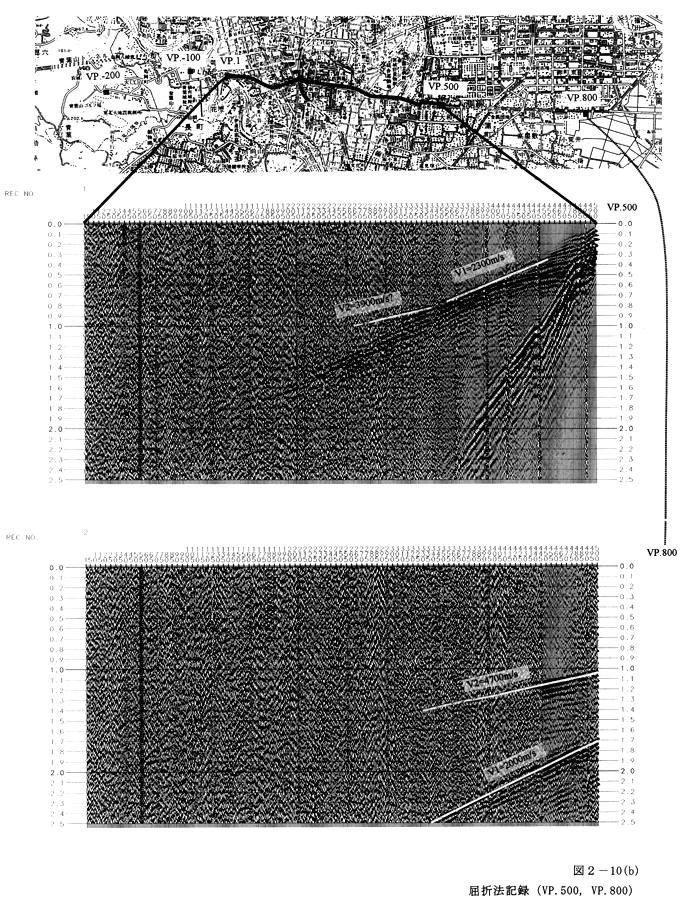

屈折法の結果を図２−１０−１、図２−１０−２に示す。これら記録は、元記録に対して通過周波数帯域 ５〜３０Ｈｚ のフィルターを施して表示したものである。受振測線が屈曲しているため、横方向は厳密には発震点から受振点までの距離に比例していないが、これらの記録上から以下の屈折波を認めることができる。

・測線１の東側（ＶＰ．８００）からの屈折波からは、第１層２０００ｍ／ｓ、第２層４７００ｍ／ｓ 程度の明瞭な屈折初動が見られる。

・測線１の東端（ＶＰ．５００）からの屈折波からは、第１層２３００ｍ／ｓ、第２層３９００ｍ／ｓ の屈折初動が見られる。第２層屈折波は一部分しか見られないため、第２層の速度には誤差がある。

・測線１の西端（ＶＰ．１）からの屈折波からは、第１層２０００ｍ／ｓ、第２層２７００〜３０００ｍ／ｓ 程度であると推定される。

・測線１の西側（ＶＰ．−１００）からも屈折波は観測されているが、振幅は弱い。

・西側東北大学構内の発震点による屈折反射は、発震点が丘陵の上にあるためかシグナルレベルが弱く、有意な屈折波が認められなかった。
