２−２−２　ボーリング調査−椋本Ｍ１地区

調査位置を図２−２−１に、断面を図２−２−５に示す。本地区では、当初のボーリング調査仕様（ＢＭ１−１，ＢＭ１−２）に加えてＢＭ１−３，ＢＭ１−４の２本のボーリングを追加し、椋本断層（主断層）近傍のみならず、丘陵地及び平野部まで含めた断層変位の検討を行った。その結果、岩盤深度はＢＭ１−３で４．５５ｍ、ＢＭ１−４で１１．４３ｍと、断層の下盤側（平野側）で深く、段丘礫層も厚いことがわかった。

この地域は地形調査から中位段丘礫層Ｍ２の堆積面と考えられている。地形面の変位量は、ボーリングＢＭ１−３とＢＭ１−４の比高７．７ｍ（圃場整備の改変を考慮すれば約８ｍ）から扇状地の傾斜を考慮すると鉛直落差＊は６．５ｍである。基盤の東海層群（段丘礫層基底面）の比高は１４．６ｍで、鉛直落差は１３．４ｍである。なお、ＢＭ１−１、ＢＭ１−２、ＢＭ１−４の段丘礫層の上位には粘土質シルト層がのっている（ＢＭ１−３ではごく薄い）。この地層境界（段丘礫層上面）を基準にすればボーリングＢＭ１−３，ＢＭ１−４間の比高は８．８ｍ、鉛直落差は７．６ｍとなる。このように、段丘礫層の上面と基底面でで落差が異なる（層厚に差がある）のは、段丘礫層の堆積途中または堆積後に断層変位があった可能性を示唆するものと考えられる。

＊（注）ボーリング孔間が離れている場合は、比高＝落差ではなく、扇状地の勾配を考慮して低減しなければならない。椋本地区の扇状地の平均勾配は約９／１，０００（地形断面測量のＥ、Ｆ、Ｇ断面から読みとった）、ボーリング孔ＢＭ１−３とＢＭ１−４の距離は１３３．５ｍであるから、低減量は１．２ｍとなる。ただし、ボーリング孔間がごく近い場合や扇状地の勾配が明確でない場合はこのような低減は行っていない。

図２−２−１　椋本Ｍ１、Ｍ２、Ｍ３地区ボーリング位置図（１：５，０００）

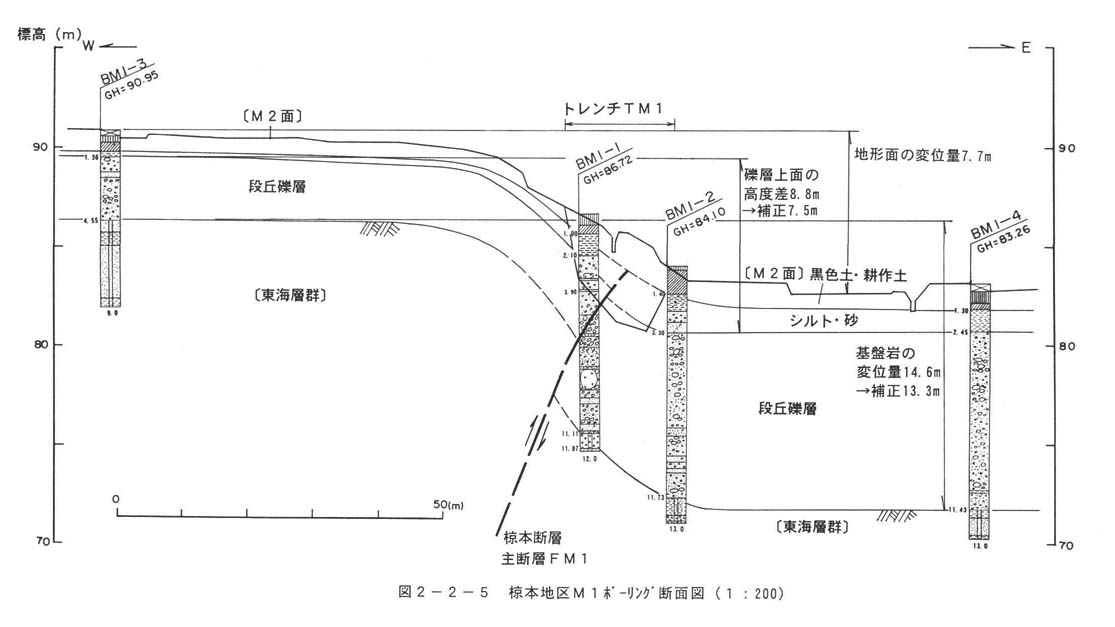

図２−２−５ 椋本地区Ｍ１ﾎﾞｰﾘﾝｸﾞ断面図（１：２００）
