１−５−２　Ｐ波反射法探査の結果

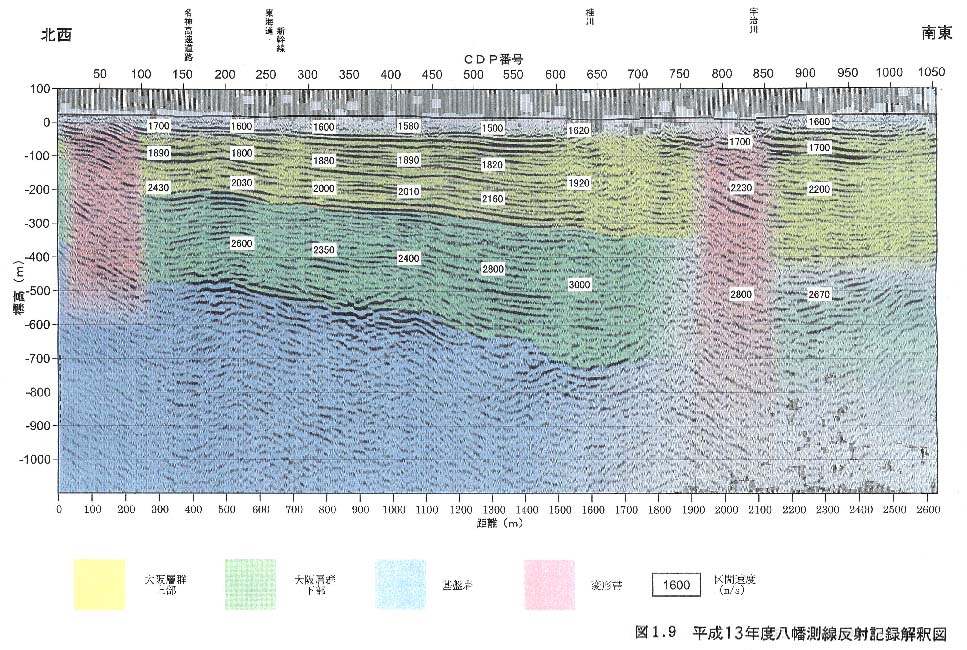

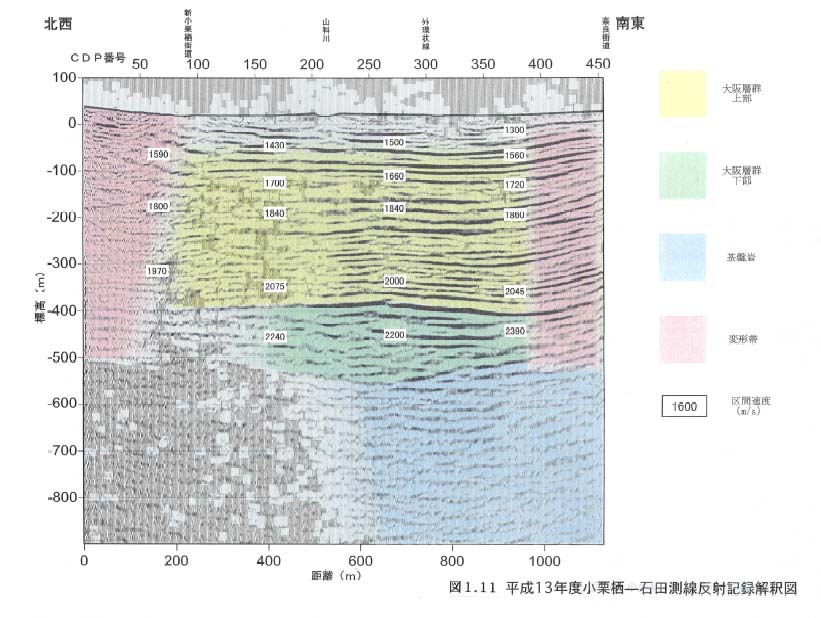

八幡測線，桃山南測線，小栗栖・石田測線の探査結果を解釈断面図で示す（図１−９、図１−１０、図１−１１）．各測線の反射パターンは３区分でき，それぞれ上位より次のような特徴を示す．

反射パターン@；明瞭に連続した反射面が繰り返し認められる領域．

　　　　　　　　区間速度は概ね２０００ｍ／ｓ以下

反射パターンA；反射面は認められるものの，反射パターン@に比べ反射面が

　　　　　　　　不明瞭な領域．区間速度は概ね２０００ｍ／ｓ以上

反射パターンB；反射パターンAと境する振幅の強い反射面がありそれより深い部分では連

　　　　　　　　続した反射面が認められない領域．下位に優位な反射面が認められないた

　　　　　　　　め，区間速度不明

　上記反射パターンの特徴から，次のように地質解釈を行った．

反射パターン@；大阪層群上部層

反射パターンA；大阪層群下部層

反射パターンB；丹波帯中・古生層

解釈断面図では，上記反射パターンごとに色づけして区分している．
