１−２−２ 調査項目選択の経緯とその概要

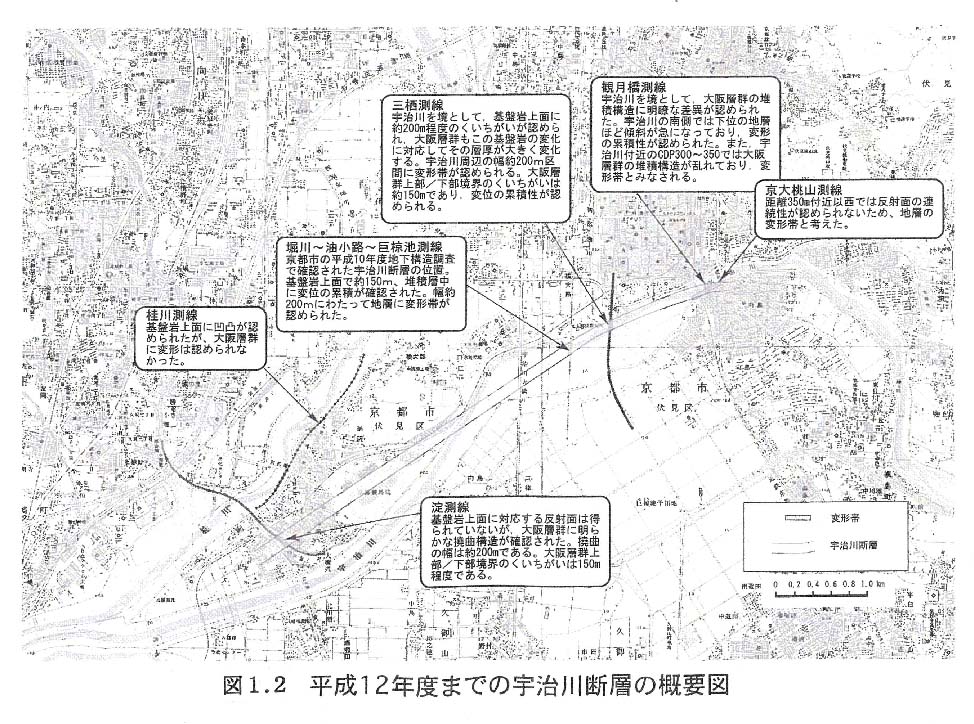

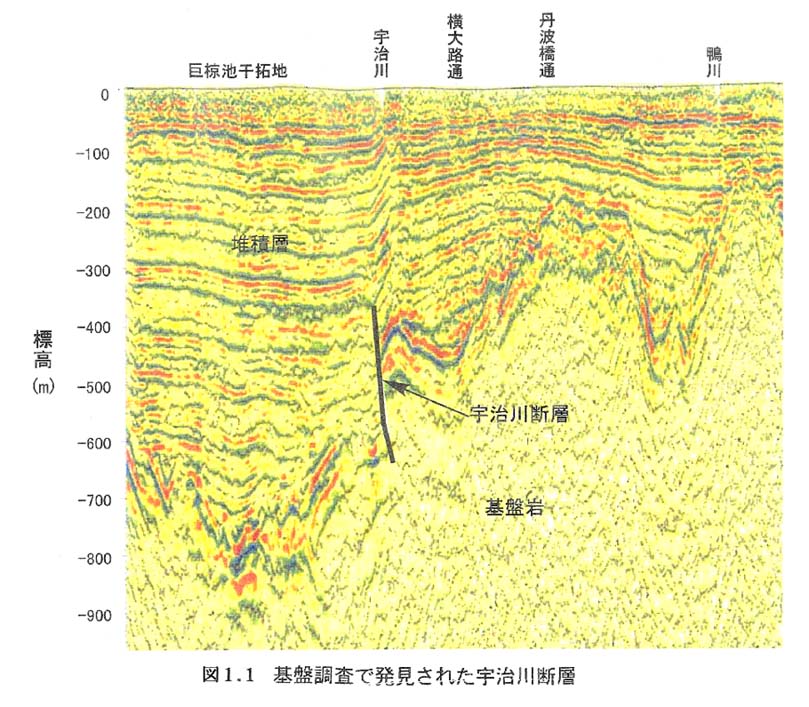

平成１０年度京都市は京都盆地を南北方向に延びる堀川?巨椋（ｵｸﾞﾗ）池測線でＰ波探査をおこなった．同反射断面の宇治川付近に基盤岩（丹波帯中・古生層）や基盤を覆う地層に変位・変形を与えている伏在活断層が，検出された．断層両側の基盤岩上面を基準にすると南側が約１５０ｍ沈降し，上部の地層（大阪層群）を幅約２００ｍに亘り，撓曲＊（変形）させていると解釈された（８）．さらに，下位の地層で変位量が大きく，上位ほど変位量が小さくなる変位の累積性が示唆された（図１−１，図１−２）．［注 撓曲＊：厚く重なった地層の一部が曲がる現象．普通隣接する地殻２つの部分が相対的に変位する場合，境界に沿って断層を生ぜず，連続性が持続されてＳ字状の横断面の１種の褶曲を形成することがある．これを撓曲と呼ぶことがある（新版地学事典：１９９６） ．ここでは，岩盤や地層が面を境に切れているものを断層，明瞭な面は認められないが，下位に断層があり，その上位の厚い地層が断層の影響で，地層が連続して，曲がっている変形状況を撓曲としている．従って，ここでは断層と撓曲を同一の成因による同じものとしている．］
