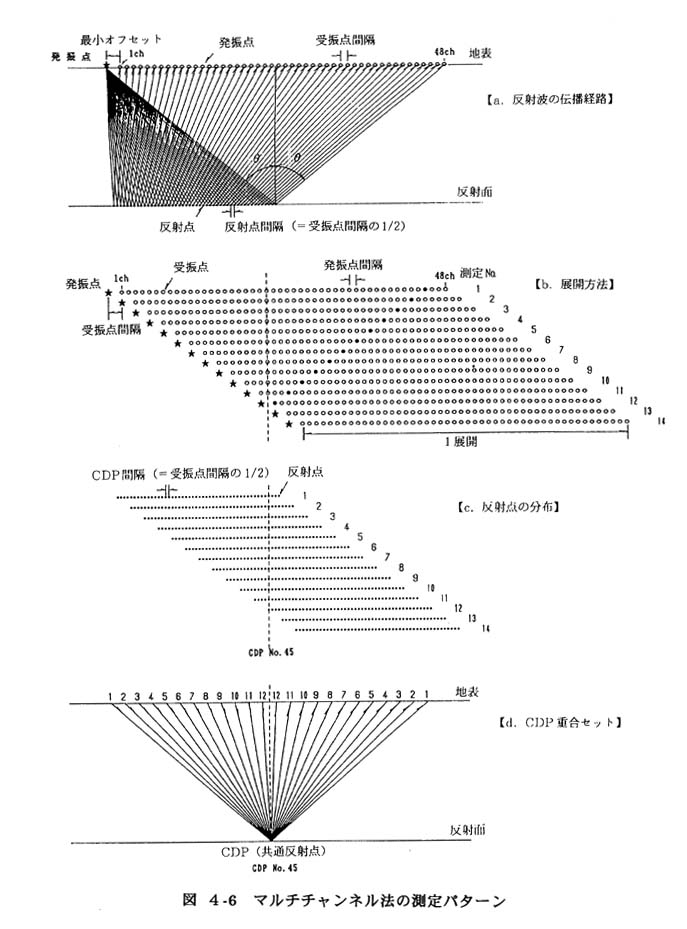

図４−６はマルチチャンネル方式の測定パタ−ンを示したもので，同時受振チャンネル数４８の場合を例にしてある。

図４−６　マルチチャンネル法の測定パターン

図４−６ａのようなパタ−ンで測定を行うと，地表，反射面とも水平な場合，各反射点は起振点と各受振点の中点に位置し，各反射点の間隔は受振点間隔の１／２になる。このようなパタ−ンで起振点と受振点群をある一定間隔で図の左から右へ移動させながら測定していくと，同図ｃのように反射点群もそれに伴って移動していく。いま，同図ｃ，ｄのようにある反射点（ここではＣＤＰ Ｎｏ．４５）に注目すると，測定系の１２回の移動によって，ＣＤＰ４５では伝播経路の異なる１２通りの反射波に関するデ−タが得られる。このような意味で反射点をＣＤＰ（Ｃｏｍｍｏｎ Ｄｅｐｔｈ Ｐｏｉｎｔ＝共通反射点）と呼ぶ。

ＣＤＰ重合とはこれらの反射波を重ねてひとつにまとめ強調する処理のことであるが，その前処理としてこの１２通りの反射波を全てオフセット０ｍすなわち，発振点と受振点が同一でＣＤＰ直上に位置するときの反射波に補正しておく必要がある。

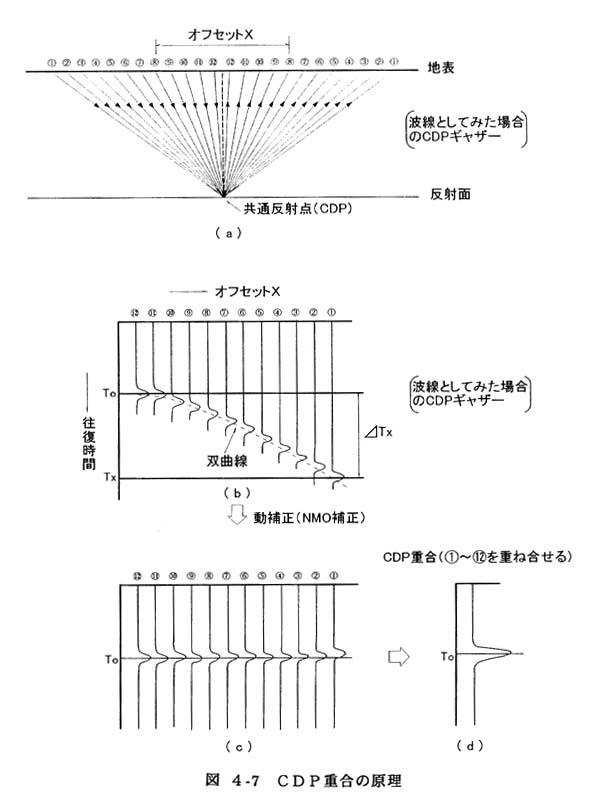

図４−７においてオフセットＸでの反射波の往復時間ＴＸは，次式で表される双曲線になり，Ｘが大きくなるほどＴＸも大きくなる。

図４−７　ＣＤＰ重合の原理

　　 ＴＸ^２＝Ｔ０^２＋（Ｘ／Ｖ）^２

　　　　　　ただし，Ｔ０：オフセット０ｍにおける反射波の往復時間

　　　　　　　　　　　Ｖ：反射面までの平均速度

そこでいろいろな速度を与えて最も重合効果が現れる，すなわち反射波の並びに最も適合するような双曲線の式を求めることがＴ０とＶを求めることになる。このデ−タ処理を速度解析という。このときの速度は重合速度と呼ばれ，これから区間速度を計算することができる。

図４−７において各トレ−スから時間補正量≠ｓＸ＝ＴＸ−Ｔ０を差し引けば，右下がりの反射波列は全て時間Ｔ０まで持ち上がり，横一線に並ぶ。この処理をＮＭＯ補正（動補正）という。

この後，時間のそろった反射波を加え合わせることによって反射波を強調して表現することができる。この処理をＣＤＰ重合（あるいは水平重合）という。この処理は表面波や重複反射等のノイズを減ずる効果もあり，Ｓ／Ｎ比の向上に果たす役割は大きい。
