簡易測量は，ハンドレベル，箱尺および巻尺を用いて行うが，±数１０ｃｍ程度の精度は十分に保証される。

断面図作成位置を図３−４に，断面図を図３−５−１、図３−５−２、図３−５−３に示す。

これらの中で，扇状地面の変位をあらわしている地点は３，４および１２番と考えられる。同様に低位段丘面（下位段丘面）の変位をあらわしている地点は２，６及び１０番と考えられる。他の地点は，明確に地形面が決まらないところや，異なった地形面の境界に位置している場合が多い。

断面図から想定した，地形面の落差と地形面区分の関係を表３−２にまとめた。これによると，扇状地面で２〜４ｍ程度，低位段丘面で４〜７ｍ程度の落差が認められる。また，異なった地形面の境界に認められる落差のうち，丘陵，高位段丘面が係わるものについての落差は低位段丘面の７ｍよりも大きい。

すあわち，時代の新しい地形面から古い地形面となるに従って，落差が大きくなり，地形面上に変位の累積が認められる。

これらの地形面のうち時代が想定される低位段丘面について約２万年前とし，変位速度を計算すると，４〜７ｍ／２０千年で０．２〜０．３５ｍ／千年となる。

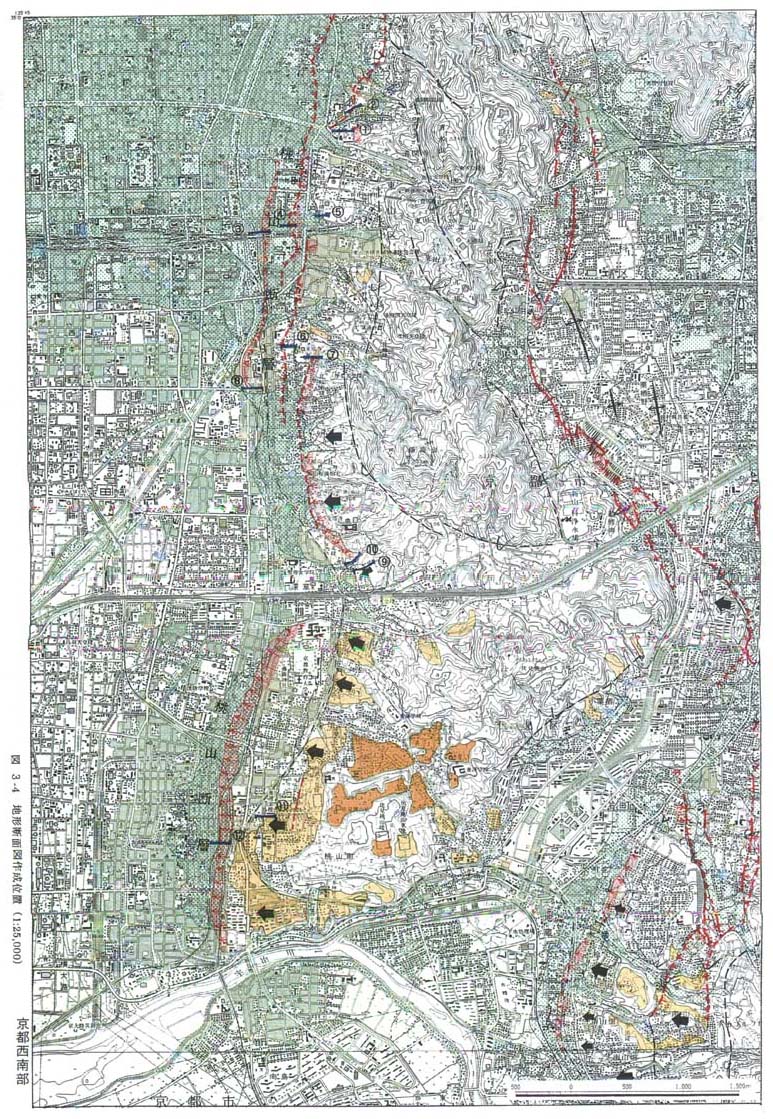

図３−４　地形断面図作成位置（１：２５，０００）

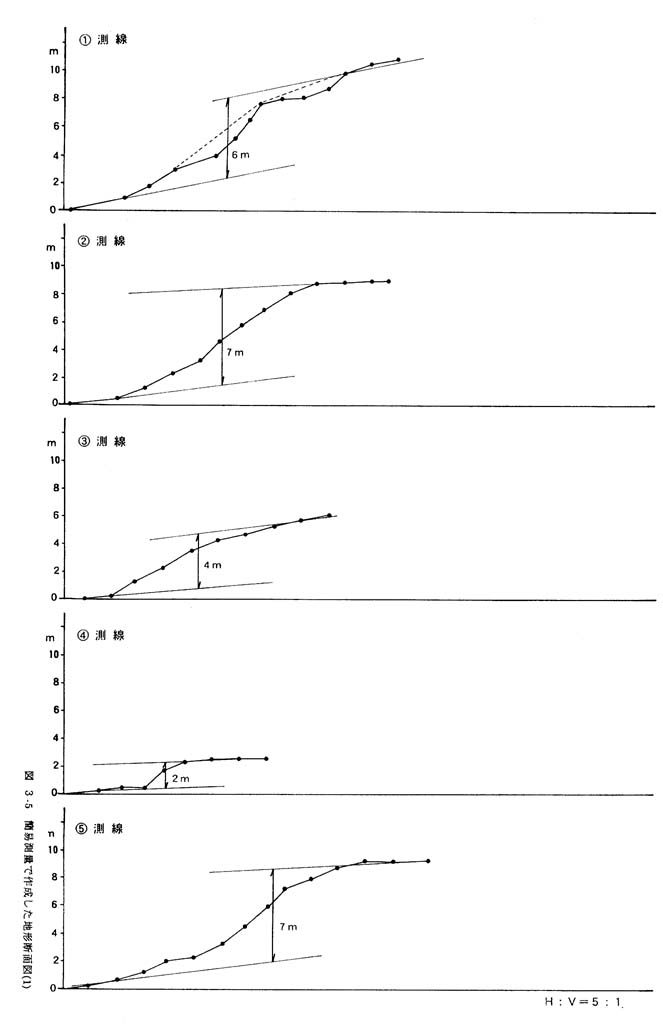

図３−５−１　簡易測量で作成した地形断面図（１）

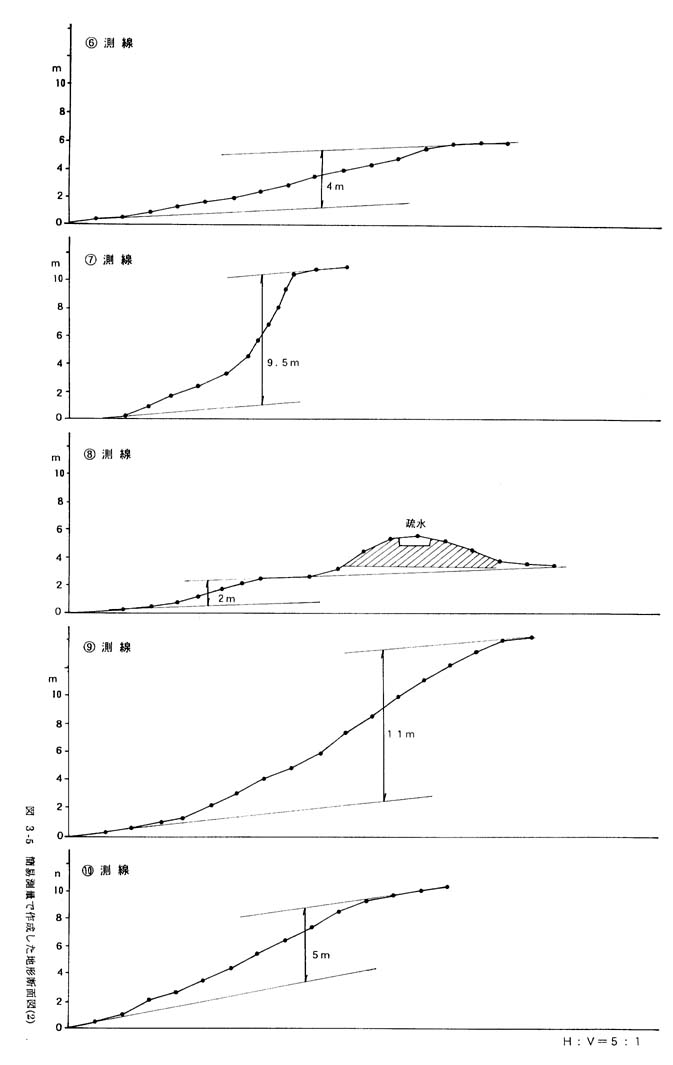

図３−５−２　簡易測量で作成した地形断面図（２）

図３−５−３　簡易測量で作成した地形断面図（３）
