トレンチの規模は、幅（東西方向８ｍ×長さ（南北方向）２５ｍ×深さ５ｍで、試掘孔が、幅（東西方向）４ｍ，長さ（南北方向）２０ｍ，深さ３．５ｍである（図３−４０，写真３−１、写真３−２）。

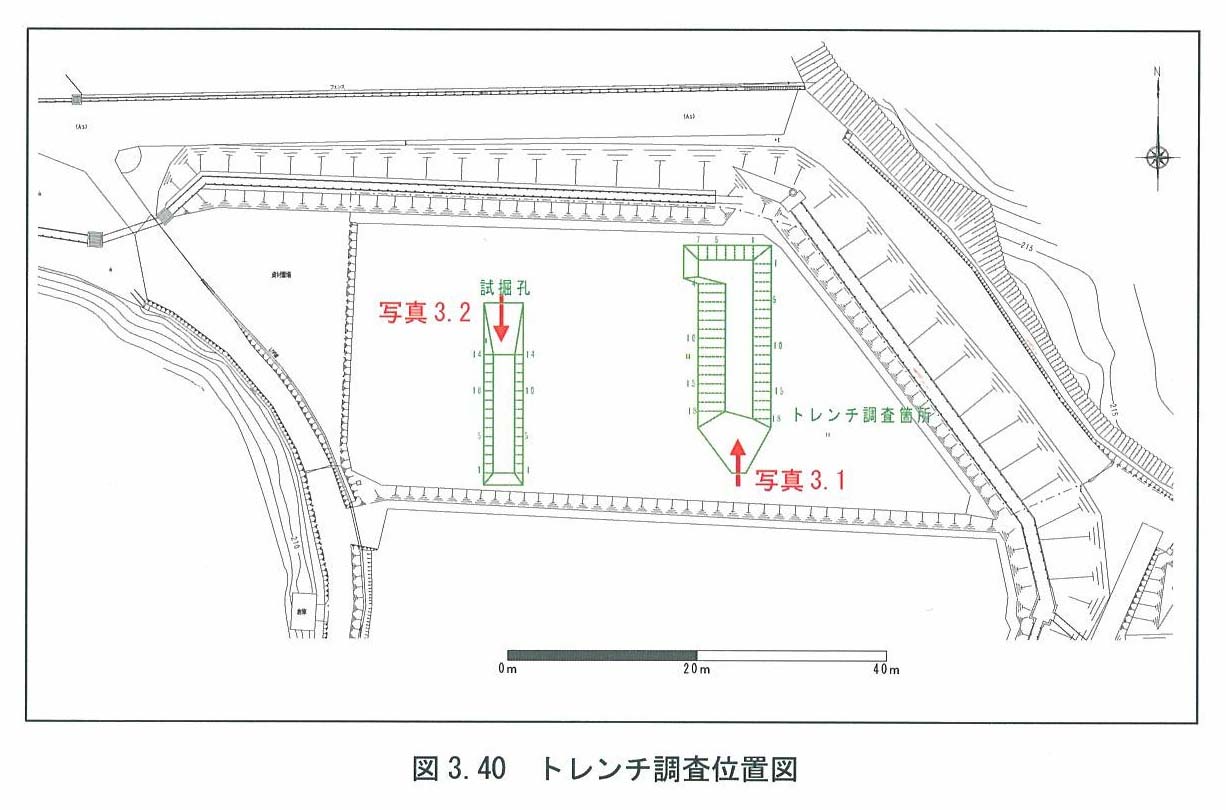

図３−４０ トレンチ調査位置図

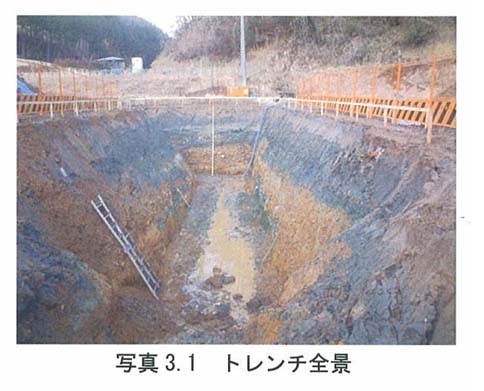

写真３−１ トレンチ全景

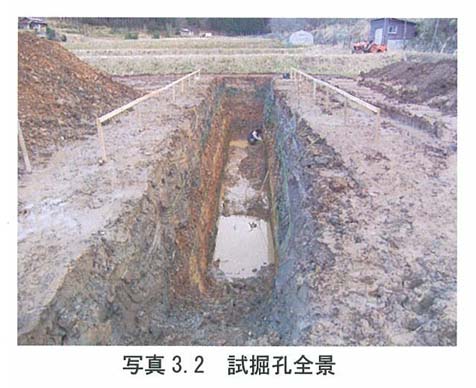

写真３−２ 試掘孔全景
@ トレンチ壁面の地層区分
Ａ．八栄東トレンチ
本トレンチ壁面には、基盤岩類である丹波層群の砂岩とその上位に堆積しているシルトおよび砂礫層、さらにその上位に、圃場整備時の埋土層が確認された。これら堆積物を上位から順に９層に区分し、１〜９層と命名した。以下に各層の特徴を示す。
（１）１層
本トレンチにおける３壁面すべての最上部に露出する。暗灰色〜暗灰褐色を呈するシルトおよび粘土層中に、最大５０ｃｍ程度の木片を多く含んでいる。木片は人工によると思われる切り口を持ったものが確認されることから、圃場整備時の埋め土層であると判断した。層厚は、Ｎ面東側とＥ面とＷ面南側でやや薄く１２０ｃｍ程度であるが、その他の部分では、１５０ｃｍ程度である。
（２）２層
Ｎ面とＥ面の北端に露出する。灰色〜黄灰色を呈するシルト〜細粒砂層で、直径１−５ｃｍ程度の比較的淘汰の良い礫が少量散在している。３層の上面にできた凹地を埋めるように堆積しており、上面は人工改変によって西傾斜している。層厚は、Ｎ面の中央部で７０ｃｍに達するが、その他では３０−５０ｃｍ程度である。
（３）３層
Ｎ面東側とＥ面北側に露出する。炭化していない木片や植物片を多く含む暗灰〜黒灰色の腐植質シルト〜粘土層であり、下位の礫層上面にできた凹地に堆積している。Ｎ面とＥ面の北端部では上位に２層が分布するが、Ｅ面の中央部では２層は分布しておらず、直接１層が上位に堆積している。層厚は、２０−３０ｃｍである。
（４）４層
すべての面に露出する。５，６層を不整合で覆う礫層である。褐色〜暗青灰色を呈する細粒砂が基質であり、直径５−１０ｃｍ程度の亜角礫を含む。下位の礫層と比較して礫の含有量は少なく、大部分が基質支持となっている。Ｅ面北端部やＷ面南部に存在する下位の５，６層の上面にできた凹地部分には、他の部分より礫が多く堆積している。層厚は、６０−８０ｃｍである。
（５）５層
すべての面に露出する。下位の６層の上面にできた凹地を埋めるように堆積し、礫をほとんど含まないシルト〜粘土層で構成される。Ｎ面やＥ面北側では腐植質を多く含むために青灰色〜黒灰色を呈するが、それ以外の部分では灰色〜黄灰色を呈する。Ｅ面では、上位に堆積している４層の侵食により分布が不連続であるが、Ｎ〜Ｗ面にかけては、分布が連続する。層厚は、４０−６０ｃｍである。
（６）６層
すべての面に露出する。下位の７層を削り込んで堆積している礫層である。７層と同様、褐色〜暗青灰色を呈する粗粒〜細粒砂が基質であり、直径５−１０ｃｍ程度の亜角礫を主体とするが、部分的に堆積構造が明瞭な砂層を狭在する。７層より基質の固結度が若干悪いのが特徴である。砂層部分には木片を多く含んでいる。層厚はＮ面とＥ面北部が厚く１２０−１６０ｃｍであり、その他では６０−８０ｃｍ程度である。
（７）７層
Ｅ，Ｗ面の中〜下部に露出する。８，９層を不整合で覆う礫層である。褐色〜暗青灰色を呈する粗粒〜細粒砂が基質であり、上位の礫層と比較すると、やや固結度が良い。直径５−１０ｃｍ程度の亜角礫を主体とし、部分的に直径２０−３０ｃｍに達する亜角礫を含む。礫の含有量が多く、礫支持となっているところも多い。層厚はＥ面の北側で薄くなるが、それ以外の部分では８０−１００ｃｍである。
（８）８層
面北側、Ｎ面東側、Ｗ面南側に断片的に露出する。９層を不整合で覆っている褐色〜青灰色を呈する細砂〜シルトを主体とし、下部に直径５−１０ｃｍ程度の礫を含んでいる。これより上位の堆積物と比較すると固結度が良い。分布が限られているため連続的な層厚は不明であるが、断片的に露出している部分での層厚は、２０−４０ｃｍ程度である。
（９）９層
すべての面の最下部に露出し、調査地域周辺に広く分布する丹波層群が風化作用と破砕作用を受けたものである。Ｅ，Ｗ面の中央部付近では岩石が比較的強い破砕を受けているが、この破砕部の南北両側では部分的に破砕の強い部分が確認できるものの、破砕の弱い部分から、ほとんど破砕を受けていない部分が大部分である。

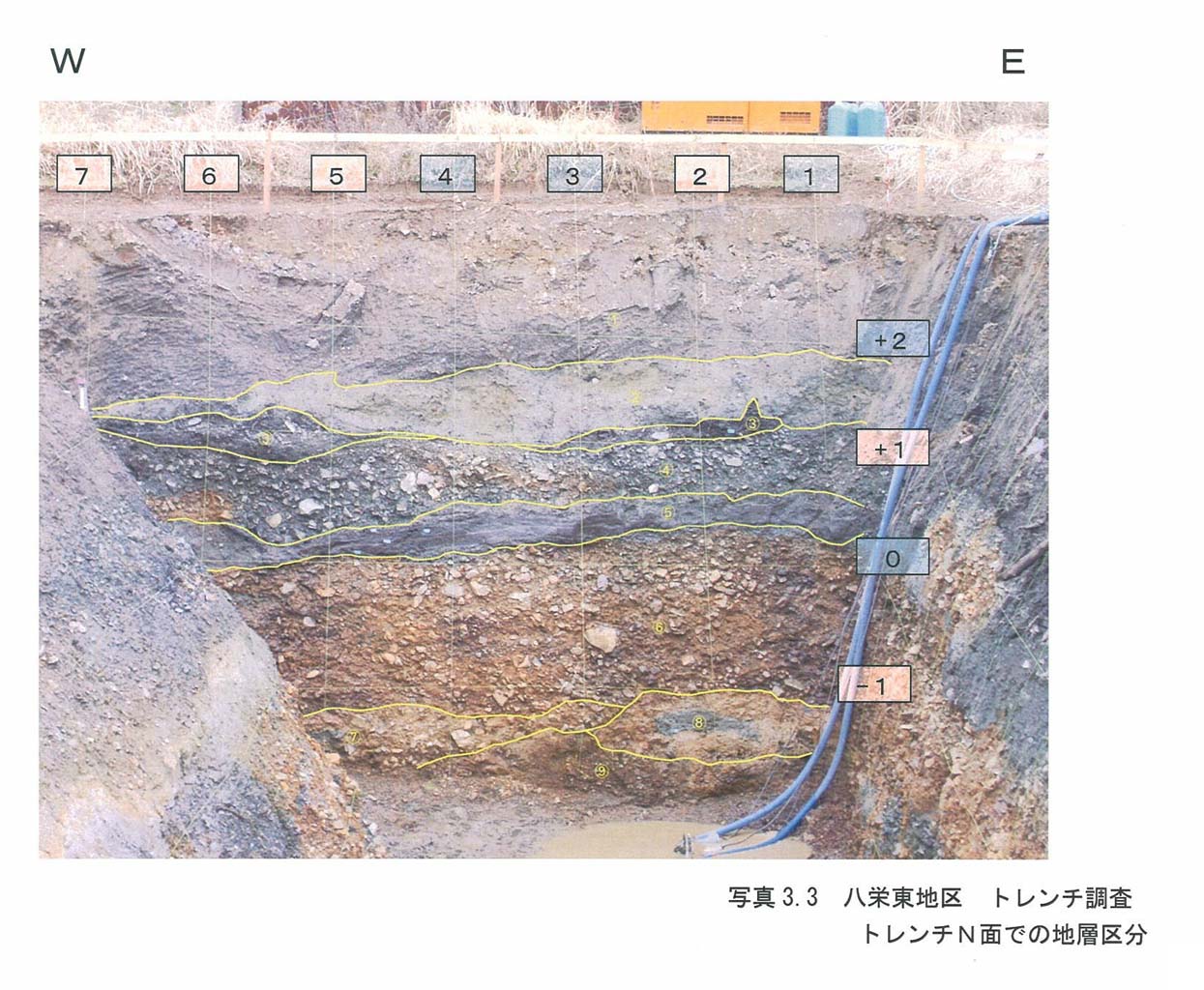

写真３−３ 八栄東地区トレンチ調査 トレンチＮ面での地層区分

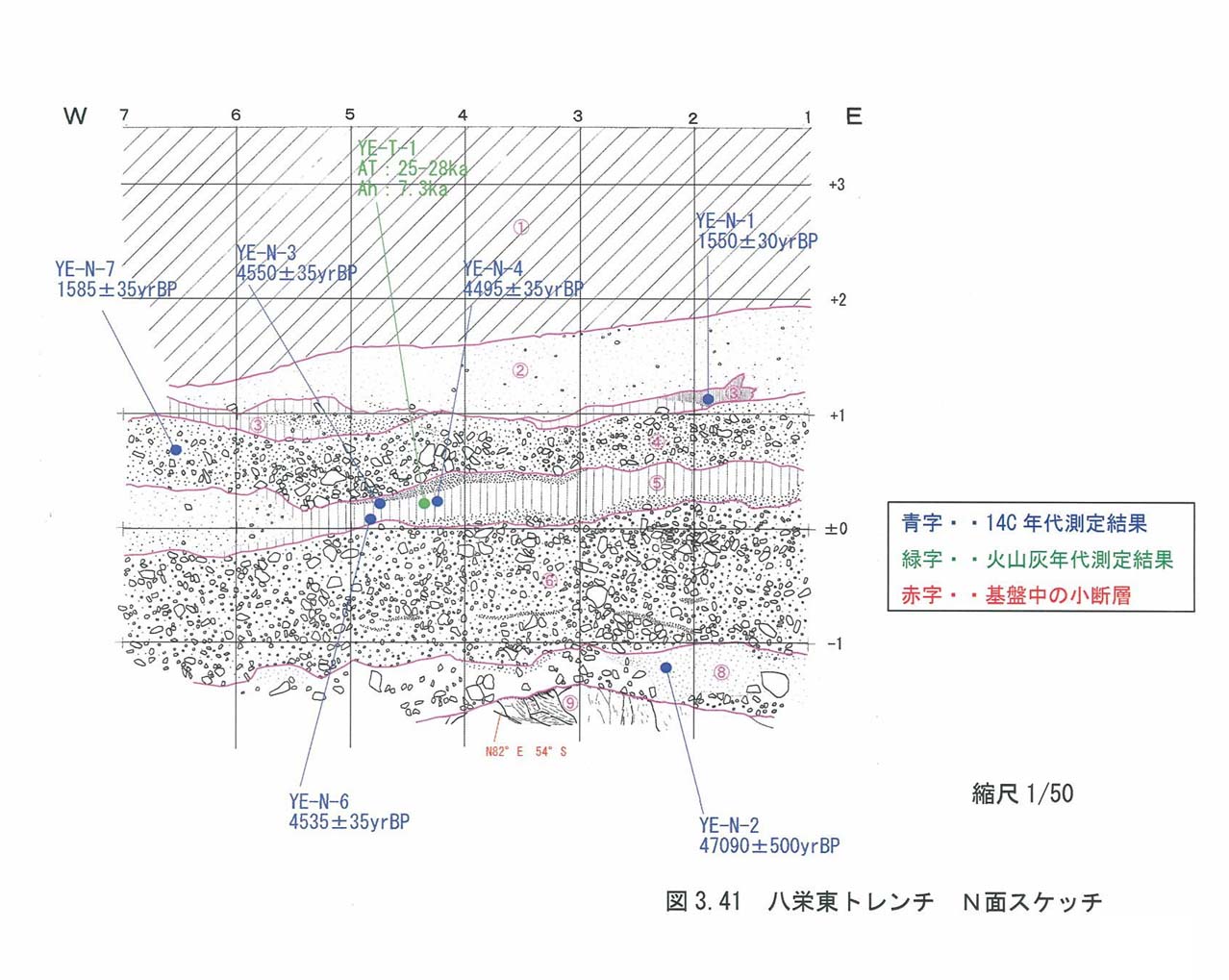

図３−４１ 八栄東トレンチＮ面スケッチ

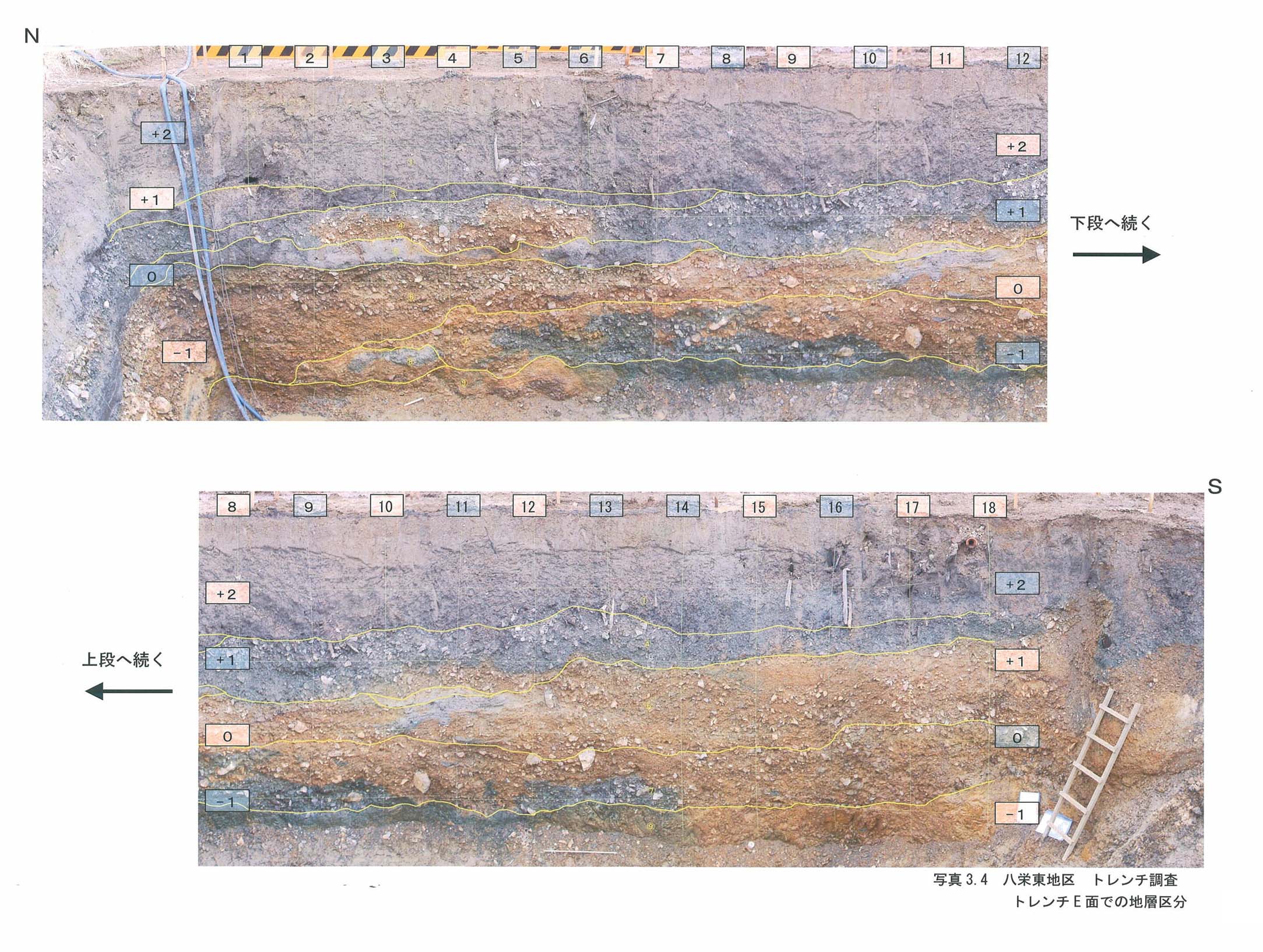

写真３−４ 八栄東地区トレンチ調査 トレンチＥ面での地層区分
図３−４２ 八栄東トレンチＥ面スケッチ

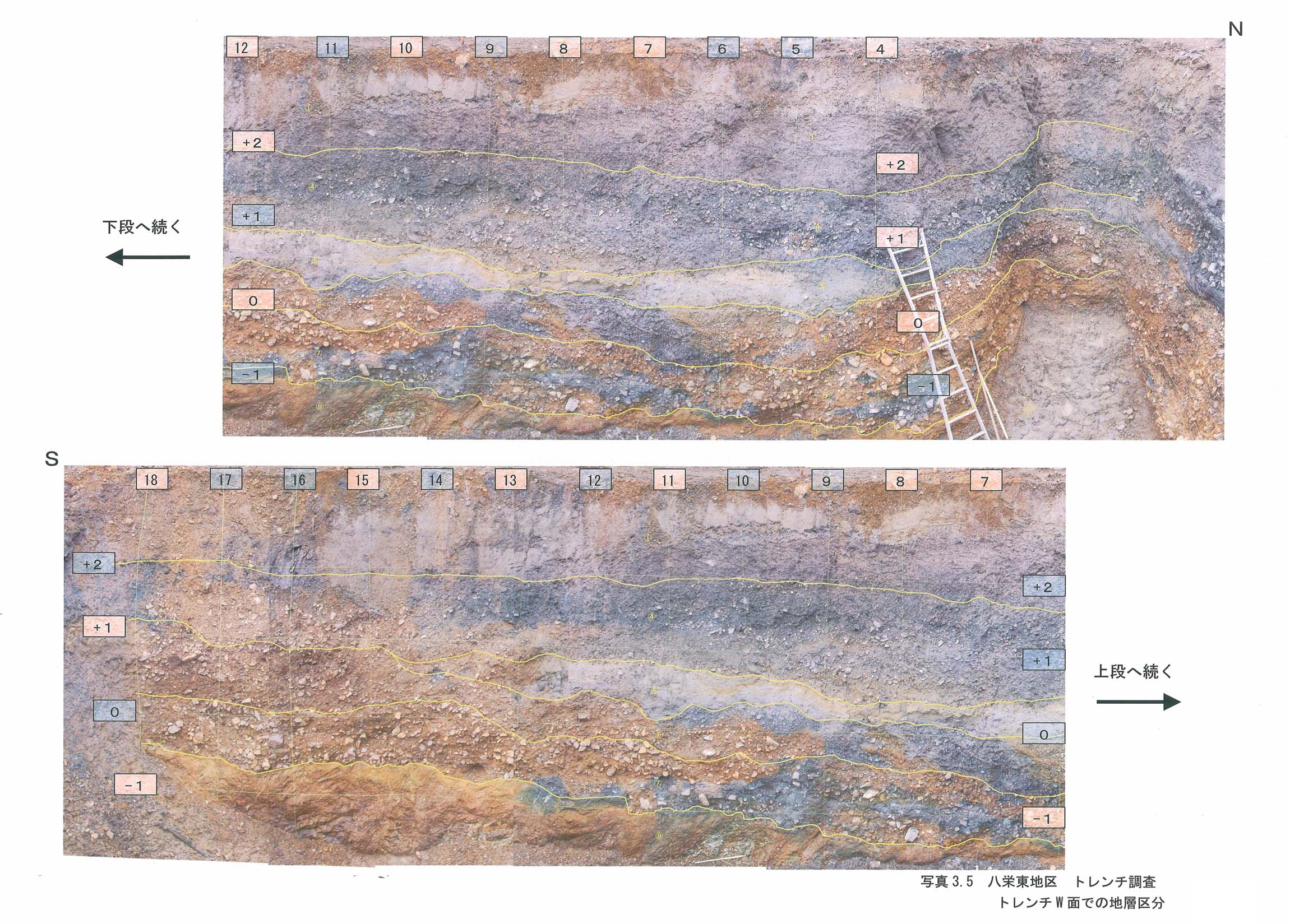

写真３−５ 八栄東地区トレンチ調査 トレンチＷ面での地層区分

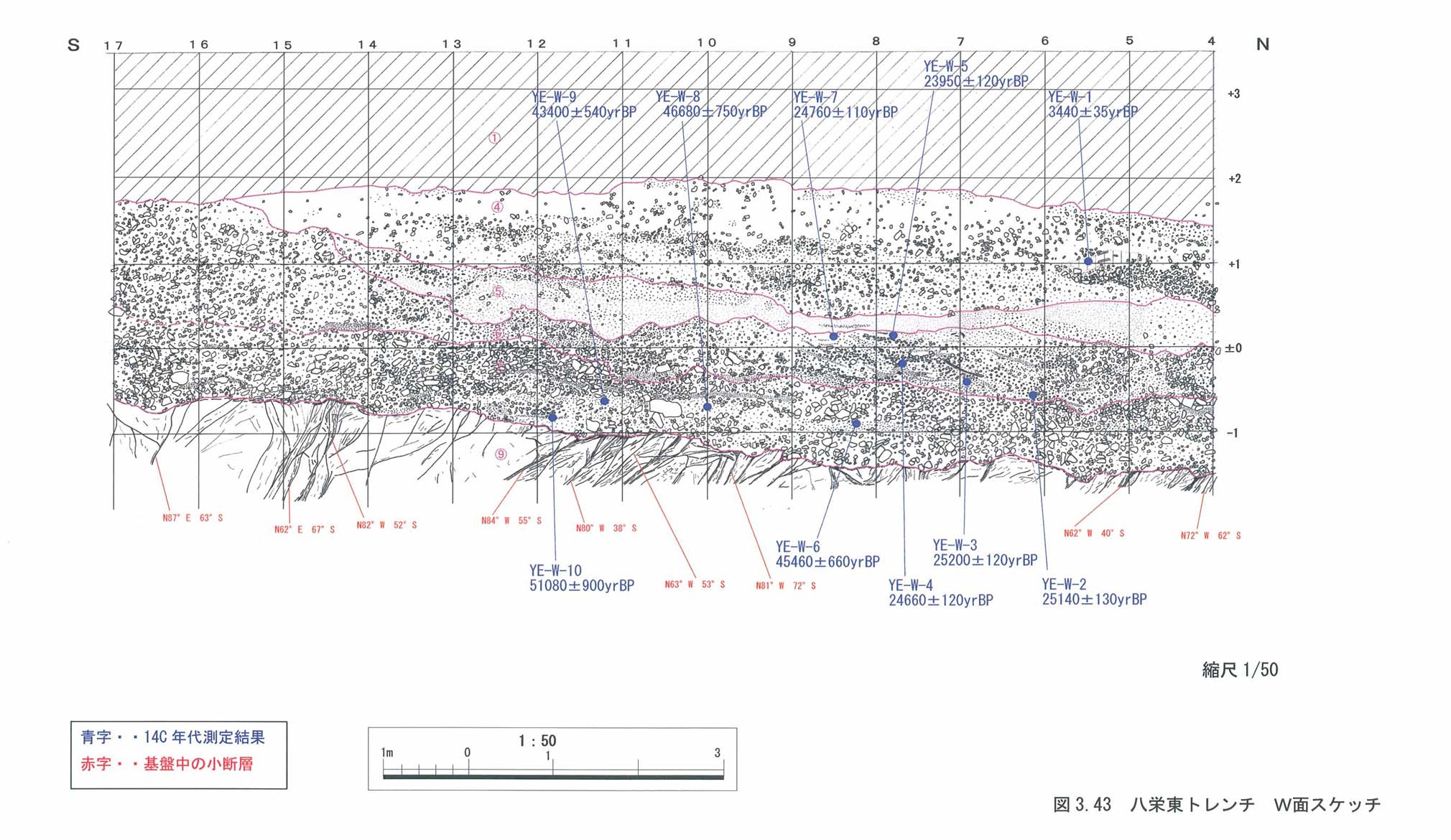

図３−４３ 八栄東トレンチＷ面スケッチ
Ｂ．八栄東試掘孔
本孔壁面でも、八栄東トレンチと同様に基盤岩類である丹波層群の砂岩とその上位に堆積しているシルトおよび砂礫層、さらに最上位に埋土層が確認された。これら堆積物を上位から順に５層に区分し、１〜５層と命名した。以下に各層の特徴を示す。
（１）１層
本試掘孔における３壁面すべての最上部に露出する。トレンチ同様、圃場整備時の埋土層であり、暗灰色〜暗灰褐色を呈するシルトおよび粘土層中に、最大５０ｃｍ程度の木片を多く含んでいる。層厚は、Ｗ面南端部で薄く２０ｃｍ程度であるが、他の面では北に向かって層厚が増し、北端部で約６０ｃｍとなる。
（２）２層
すべての面に露出する。３，４層を不整合で覆う礫層である。黄褐色〜青灰色を呈する細粒砂とシルトを基質とし、直径３−５ｃｍ程度の亜角〜亜円礫を含む。礫の含有量は多く、大部分が基質支持となっている。基質部分の固結度が悪いのが特徴である。層厚は、１００−１２０ｃｍである。
（３）３層
Ｅ，Ｗ面の中央〜北部にかけて露出する。褐色〜黄褐色を呈する比較的固結度の良いシルト層で、部分的に粗流砂および直径１−２ｃｍ程度の礫を含んでいる。４層上面にできた凹地を埋めて堆積しており、北端部で厚さが増している。層厚は、壁面の中央部では２０−４０ｃｍ程度であるが、北端部では６０−７０ｃｍに達する。
（４）４層
すべての面の中〜下部に露出する。５層を不整合で覆う礫層である。褐色〜暗青灰色を呈する粗粒〜細粒砂が基質であり、上位の礫層である２層と比較すると固結度が良い。直径５−１０ｃｍ程度の角〜亜角礫を主体とする。礫の含有量が多く、礫支持となっているところも多い。層厚は５０−６０ｃｍであるが、Ｅ，Ｗ面の北端部では、約３０ｃｍと薄くなる。
（５）５層
すべての面の最下部に露出し、調査地域周辺に広く分布する丹波層群が風化作用と破砕作用を受けたものである。Ｅ，Ｗ面の中央部付近にのみ比較的強い破砕が確認できるが、それ以外では、破砕の弱い部分から、ほとんど破砕を受けていない部分である。

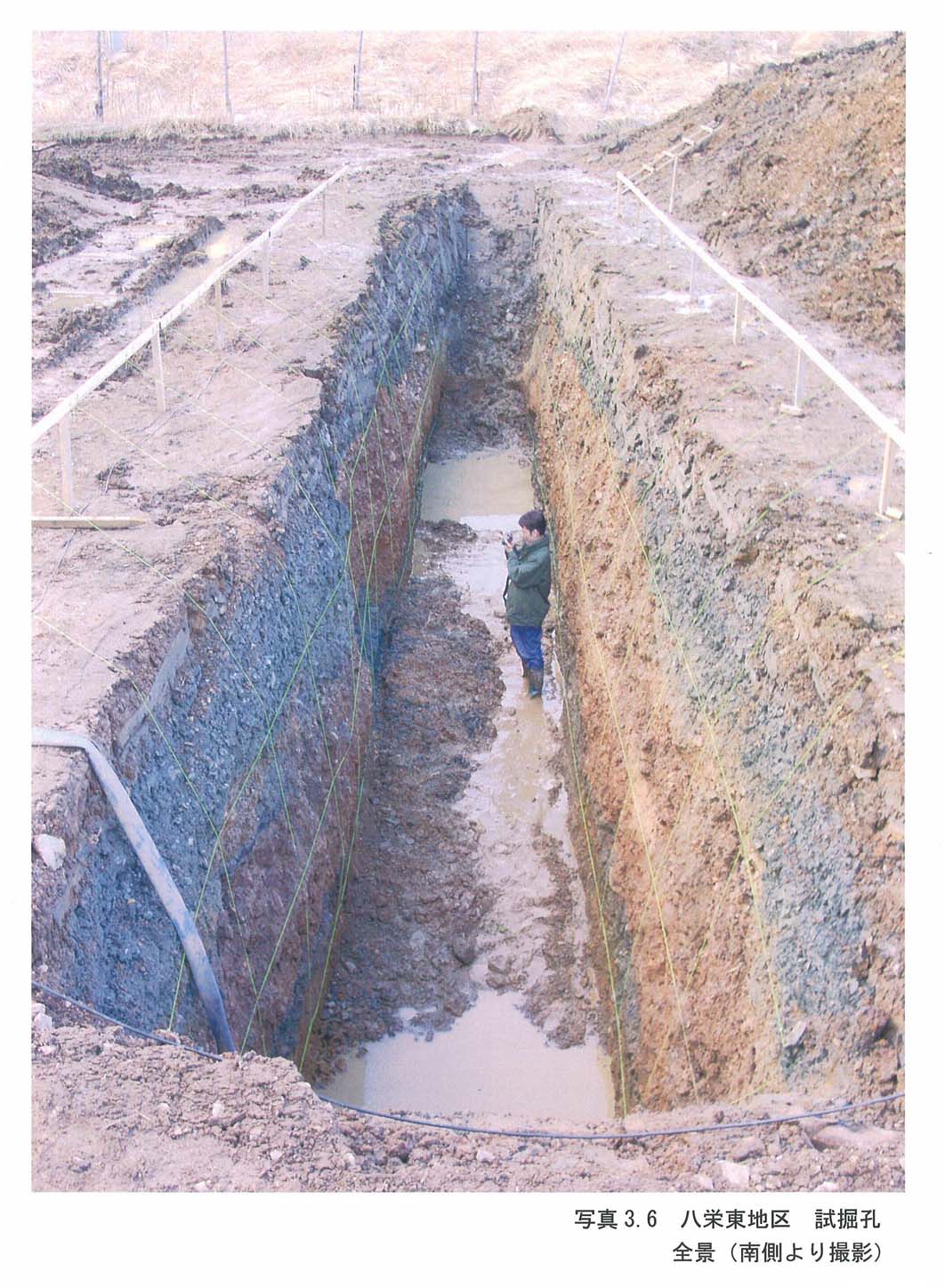

写真３−６ 八栄東地区試掘孔全景（南側より撮影）

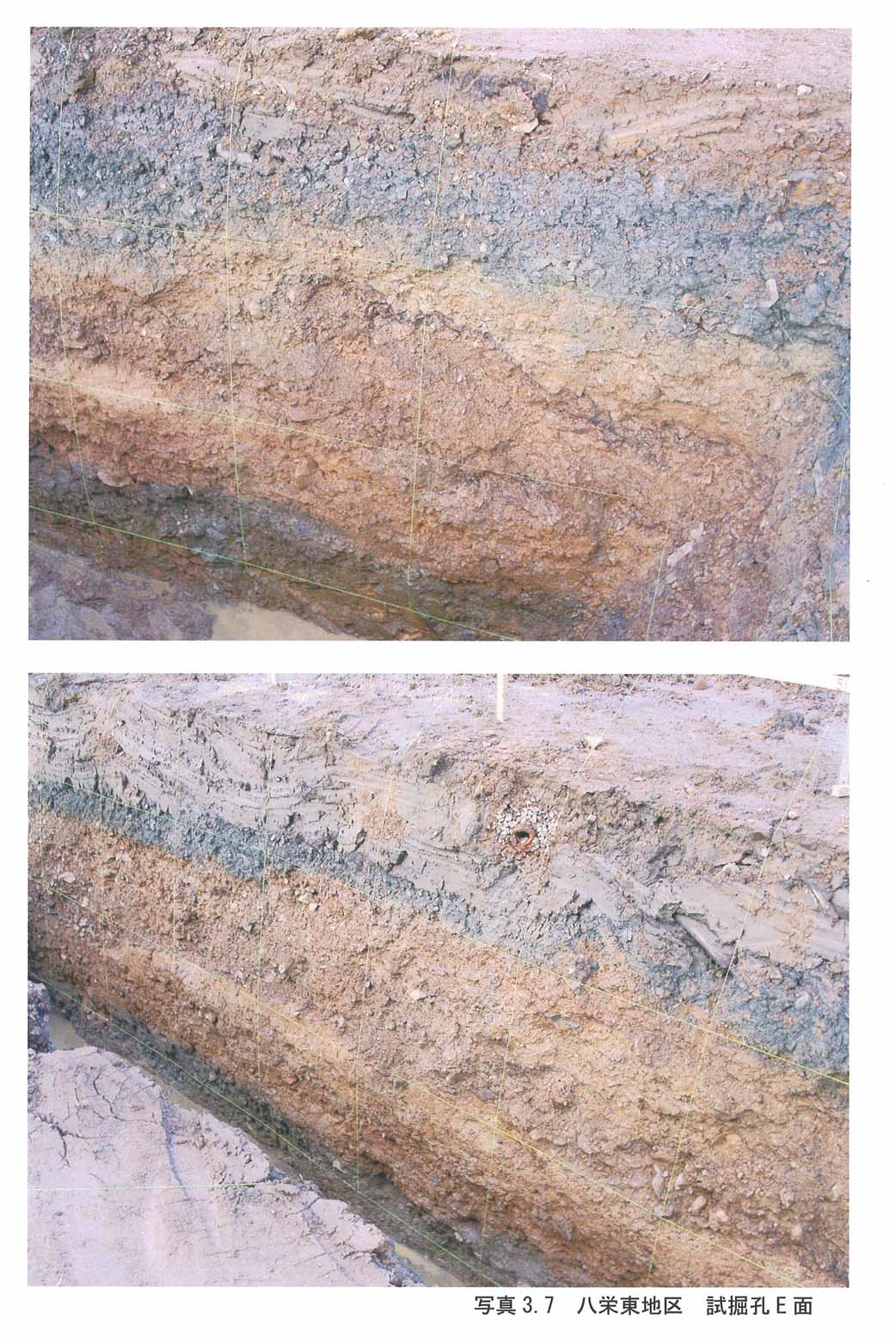

写真３−７ 八栄東地区試掘孔Ｅ面

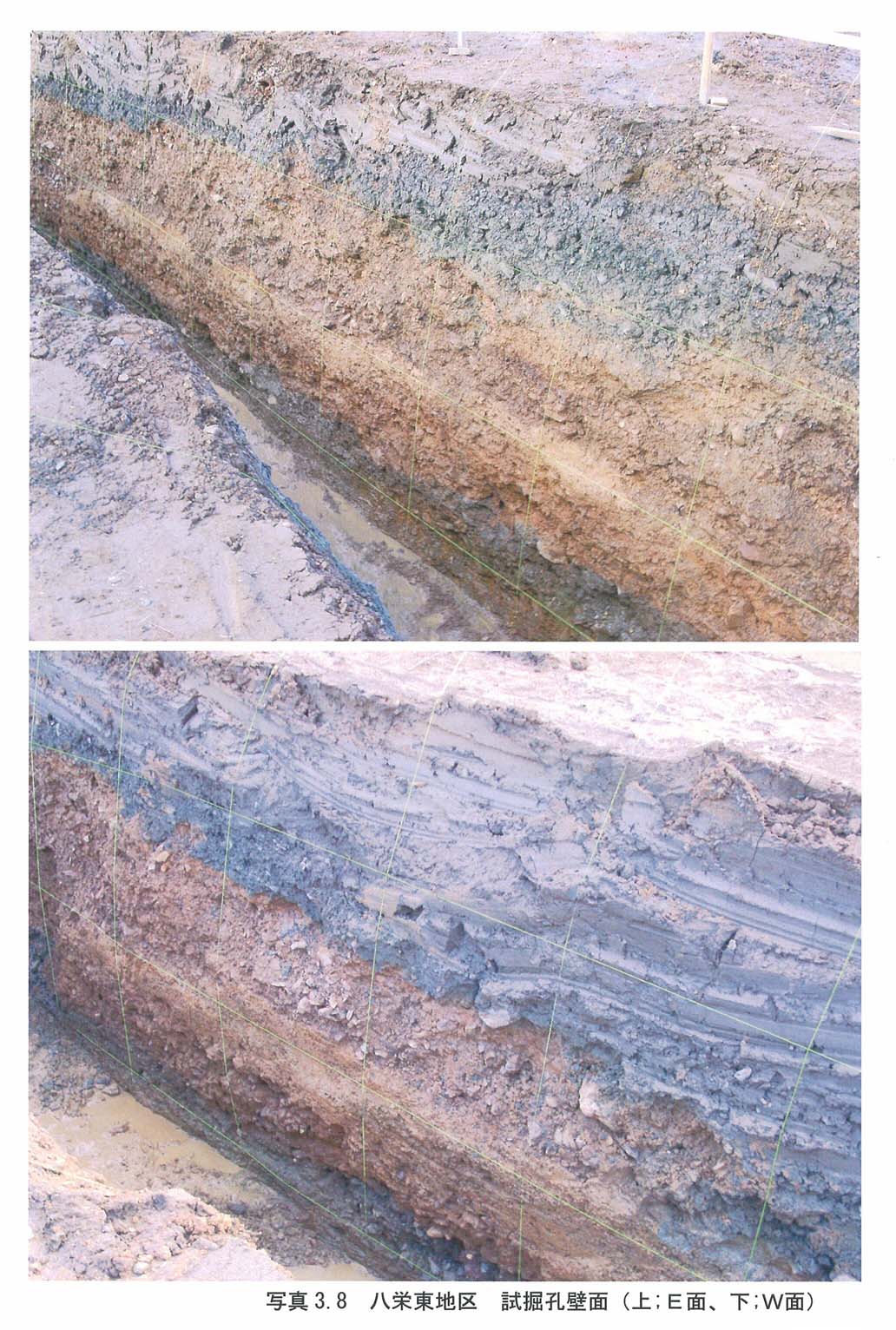

写真３−８ 八栄東地区試掘孔壁面（上：Ｅ面，下：Ｗ面）
A トレンチ壁面とボーリング調査との対比
トレンチ調査の結果から得られた層区分と、ボーリング調査の結果とを比較図を図３−４４に示す。トレンチ調査での１層は、ボーリング調査での砂混じり粘土に対比される。４層は、Ｐ−７地点において若干のずれが認められるが、概ね礫混じり粘土層に対比される。５層はＰ−７地点で、砂混じり粘土層に対比される。６、７層は、境界がはっきりしないものの、一括した砂礫層として対比される。９層の基盤岩については、ボーリング調査のＰ−７地点において基盤が確認されておらず、ずれが生じている。これは、ボーリングの掘削において、打ち込みによる掘削を行ったために基盤の風化部が砕けて採取されていたものと考えられる。またＰ−８地点では、基盤に粘土化が認められたが、トレンチ調査では、当地点付近の基盤に強い破砕が認められており、両者の結果がよく一致している。

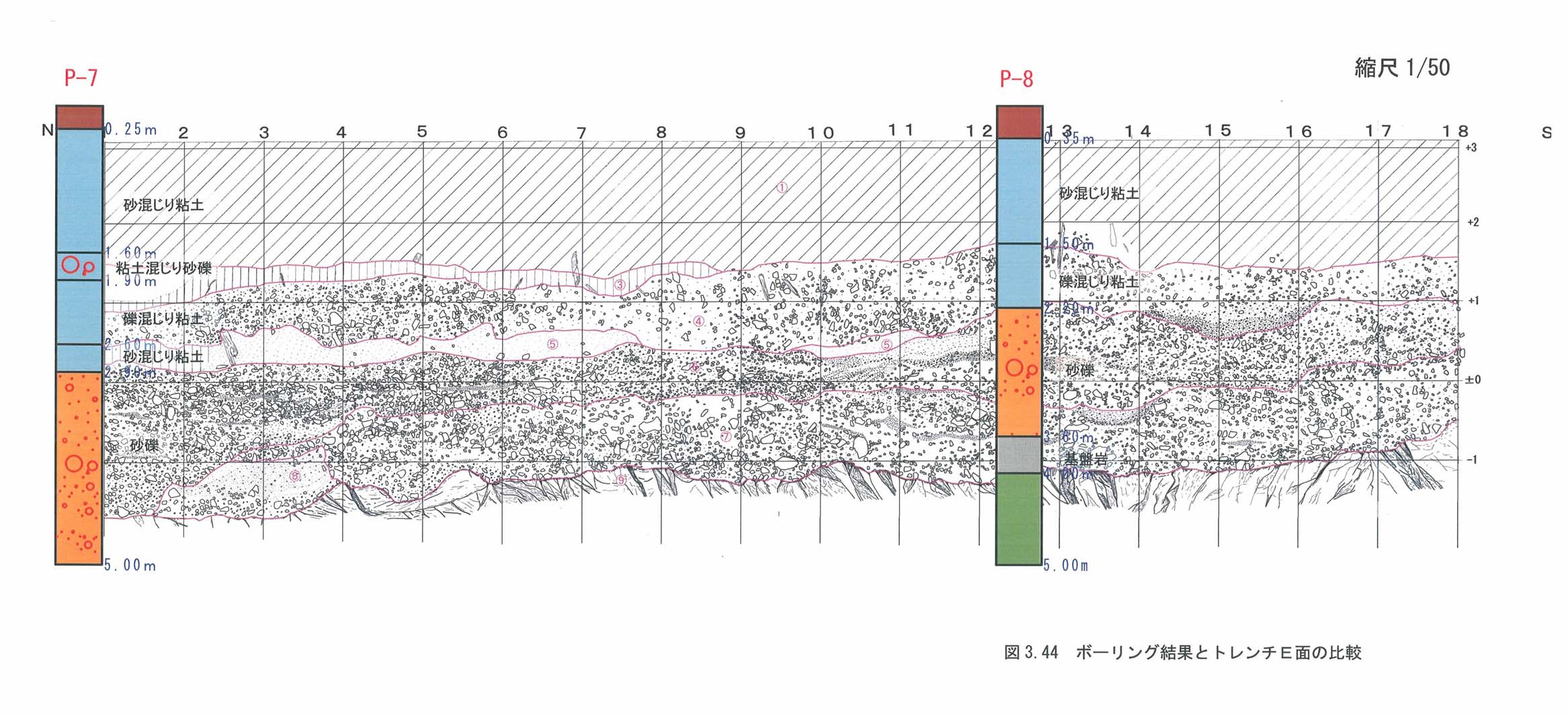

図３−４４ ボーリング結果とトレンチＥ面の比較
B 各層の堆積年代
トレンチ壁面に露出する堆積物の年代を推定するため、各層から年代測定用の試料を採取した。１４Ｃ年代の試料採取位置と年代測定結果を表３−４−１表３−４−２に、火山灰年代の年代測定結果を図３−４５にそれぞれ示す。また、巻末試料に年代測定の詳細結果を示す。年代測定結果から判断した各層の堆積年代は、以下のとおりである。
（１）１層
年代測定は実施しなかったが、圃場整備時の埋め土層であることから、ごく最近の堆積物と判断できる。
（２）２層
シルト〜細粒砂層である。本層から直接の年代試料は採取できなかったが、下位の３層が１，５００−１，６００年前の堆積物であることから、それ以降の堆積物と判断できる。
（３）３層
炭化していない木片や植物片を多く含む暗灰〜黒灰色の腐植質シルト〜粘土層であり、Ｎ，Ｅ面から１，５５０±３０ ｙｒＢＰおよび１，６２０±３０ ｙｒＢＰの１４Ｃ年代が得られたことから、１，５００−１，６００年前の堆積物と推定される。
（４）４層
直径５−１０ｃｍ程度の亜角礫を含む礫層であり、Ｎ面から１，５８５±３５ ｙｒＢＰ 、Ｗ面から３，４４０±３５ ｙｒＢＰの１４Ｃ年代が得られたことから、１，５００〜３，５００年前の堆積物と推定される。また、試掘孔Ｅ面の上部礫層から得られた試料からは、１，３９０±３５ ｙｒＢＰという年代値が得られたことから、本層に対比されると考えられる。
（５）５層
礫をほとんど含まない灰黄色のシルト〜粘土層であり、Ｎ，Ｗ面から計６試料を採取して１４Ｃ年代測定を実施した。測定の結果、いずれの試料からも４，５００ ｙｒＢＰ前後の年代が得られたことから、４，４００−４，６００年前の堆積物と推定される。またＮ面から採取した試料（ＹＥ−Ｔ−１）で、火山灰分析を実施した結果、姶良−Ｔｎ火山灰（ＡＴ；２５−２８ｋａ，Ｋａは、１，０００年前を示す）と鬼界アカホヤ火山灰（Ａｈ;７．３ｋａ）が共存する形で確認された（図３−４５）。全体の量比から、いずれも再堆積性のものと推察されるが、本層は鬼界アカホヤ火山灰以降に堆積したものと考えられる。この結果は、１４Ｃ年代の結果とも矛盾しない。
（６）６層
下位の７層を削り込んで堆積している比較的粒径の細かい礫層であり、Ｅ，Ｗ面から計７試料を採取して１４Ｃ年代測定を実施した。測定の結果、２３，９５０±１２０ ｙｒＢＰから２５，２００±１２０ ｙｒＢＰの年代値が得られた。このことから、２３，８００−２５，４００年前の堆積物と推定される。また、試掘孔Ｗ面の最下部から採取した試料からは、２８，２２０±１７０ ｙｒＢＰという年代値が得られた。このことから、試掘孔に見られる下位礫層は本層に対比されると考えられる。
（７）７層
下位の基盤や礫層を不整合で覆う礫層であり、Ｅ，Ｗ面から計５試料を採取して１４Ｃ年代測定を実施した。測定の結果、４０，３４０±４６０ ｙｒＢＰから４５，４６０±６６０ ｙｒＢＰの年代値が得られた。このことから、３９，８００−４６，２００年前の堆積物と推定される。
（８）８層
基盤の丹波層群を不整合で覆う礫層であり、Ｎ，Ｅ面から４７，０９０±５００ ｙｒＢＰおよび５１，０８０±９００ ｙｒＢＰの１４Ｃ年代が得られたことから、４６，５００−５２，０００年前の堆積物と推定される。

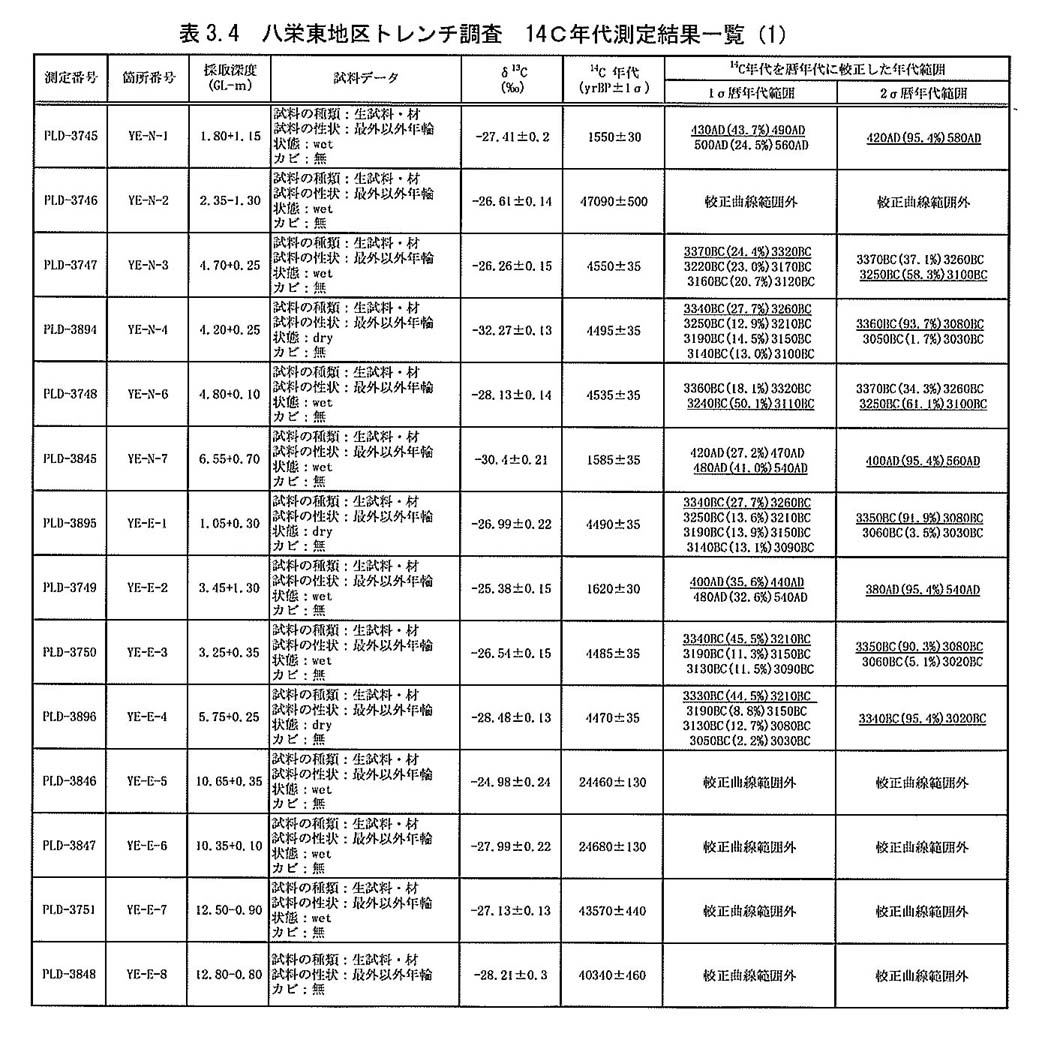

表３−４−１ 八栄東地区トレンチ調査 １４Ｃ年代測定結果一覧（１）

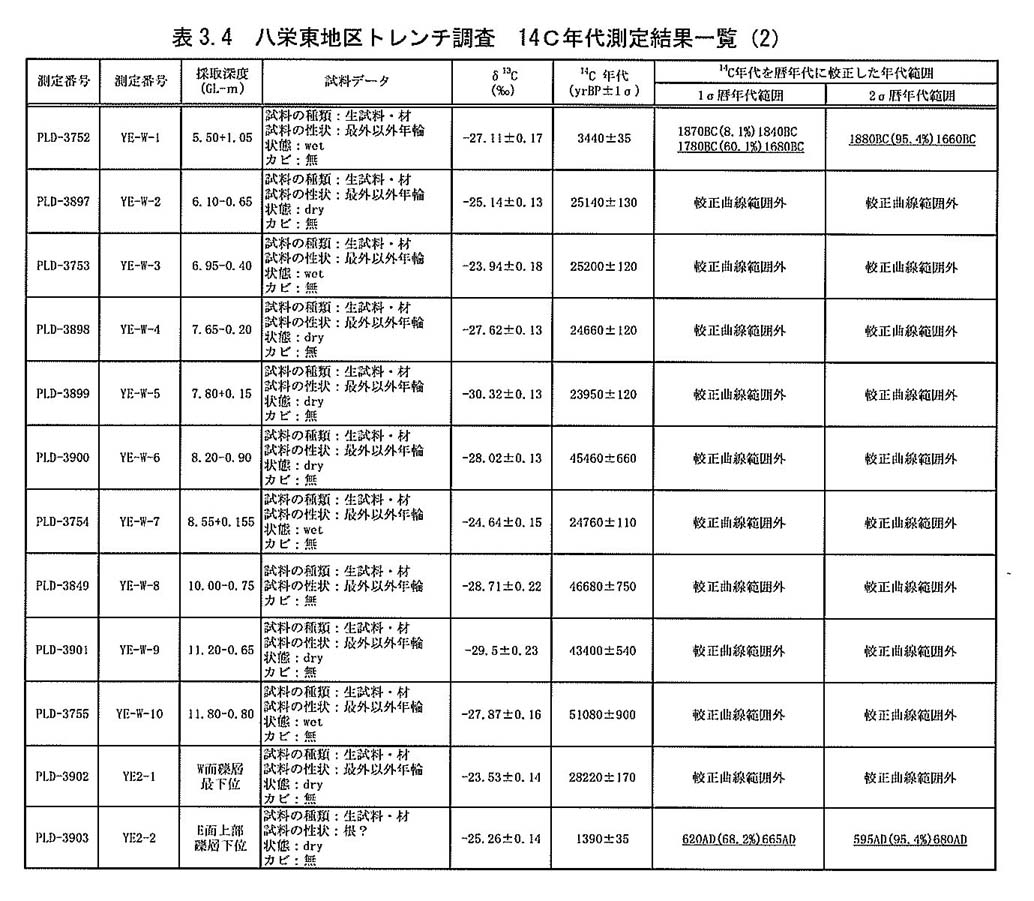

表３−４−２ 八栄東地区トレンチ調査 １４Ｃ年代測定結果一覧（２）

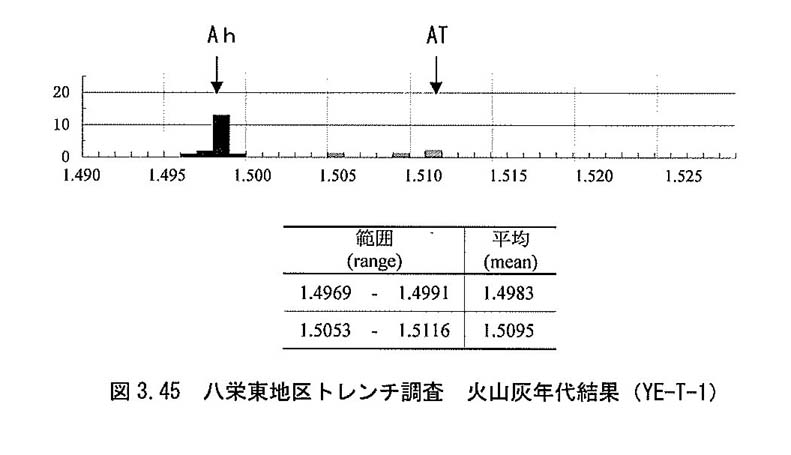

図３−４５ 八栄東地区トレンチ調査 火山灰年代結果（ＹＥ−Ｔ−１）
C トレンチ内で確認された堆積物の時代的特徴
トレンチ内で確認された各層を堆積時期ごとにまとめると、以下のとおりである。
１） ４０，０００〜４５，０００年前
土石流起源と考えられる淘汰の悪い礫層が堆積。このとき、それ以前に基盤である丹波層群上面に分布していた堆積物は削剥されと考えられる。
２） ２４，０００〜２５，０００年前
上記の礫層堆積後、約２万年間は堆積物が分布せず、約２５，０００年前ごろに再び土石流起源と考えられる淘汰の悪い礫層が堆積した。
３） 約４，５００年前
それまでの礫層とは違い、細流のシルト〜粘土が堆積した。この堆積物の違いは、氷河期から後氷期への気候変化と調査地周辺における地表状況の変化（裸地の減少等）が要因と推定される。
４） １，５００〜３，５００年前
再度礫が堆積したが、下位に分布する２つの礫層と比較すると礫径が小さくなっていることから、土石流の規模は小さかったと推定される。
５） 約１，５００年前以降
礫層の堆積は確認できず、シルト〜粘土が比較的静穏な状況で堆積した。
D 断層および基盤の破砕状況
トレンチ壁面における断層および破砕帯は、基盤の丹波層群中にのみ存在し、その上位に堆積している未固結のシルト〜礫層に変位・変形をあたえている断層は確認できなかった。丹波層群中に見られる破砕帯は、トレンチＥ，Ｗ面の４〜１２グリッド付近に集中しており、この部分の両側にあたる北および南側では、ほとんど破砕が確認できなかった（図３−４６）。
丹波層郡中の破砕帯および小断層の走向は、Ｎ６０°Ｗ〜ＮＷ方向であり、現在の八栄東地区における殿田断層の推定走向（Ｎ７０〜８０°Ｗ）と一致している（図３−４１、図３−４２、図３−４３）。
図３−４６ 八栄東地区基盤の破砕状況
