4−5 測量作業

測量作業は、平成12年12月4日に開始し、12月12日に終了した。

調査測線の受振点・発震点の杭の測設ならびに、そのXY座標、標高等を測定するための測量方法は以下の通りであった。

(1)測線測量

計画測線上に10m間隔で受振点および発震点の位置を木杭、または赤スプレーと白チョークで表示した。

(2)多角測量

横須賀市の公共基準点を与点とし、測線付近に結合多角測量を実施した。その後、結合多角測量で測設した多角点を与点として、放射多角測量により、受・発震点の位置を測量した。

(3) 水準測量

多角測量と同時に間接水準測量を実施した。

(4) 受振点、発震点の座標および標高算出

多角測量で実施した測量成果に基づいて、各受振点の座標および標高を算出した。

受振点・発震点の座標と標高は 付録2に示した。

(5) 使用基準点

本作業で使用した公共基準点は次の通りである。

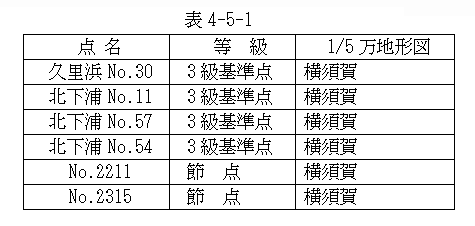

表4−5−1

(6) 測地諸元

本作業で使用した測地諸元は次のとおりである。

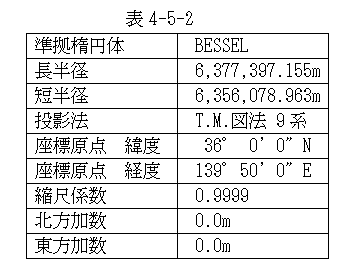

表4−5−2
