リニアメントの南側では、Ｌ�U段丘堆積物と考えられる未固結層は厚さ４〜 ４．５ｍで、砂層、 砂質シルト層、 火山灰、腐植物混りシルト層、腐植土からなる。その下位には玉石混り砂礫、礫混り砂からなる三豊層群が分布し、 ＭＴ−２孔では、深度 ９．３ｍ〜１０．６ｍ間、深度１１．０ｍ〜 ２２．４５ｍ間に花崗岩、深度１０．６ｍ〜１１．０ｍ間、 ２２．４５ｍ〜２５．０ｍ間に三豊層群が認められる。したがって、上盤を花崗岩、下盤を三豊層群とする断層が深度１１．０ｍと深度 ２２．４５ｍの２箇所で確認できる。

一方、リニアメント直下およびその北側では、Ｌ�U段丘堆積物と考えられる未固結層は厚さ約７ｍで、層相はリニアメント北側と同じであるが、断層の北側では腐植物混りシルト層が １．５ｍ程度厚い。また、最上位の厚さ １．５ｍの砂質土はほ場整備による盛土である。三豊層群は深度７ｍ以深に分布し、花崗岩は確認されない。

ＭＴ−２孔深度１０．６ｍの断層とリニアメントを結ぶ断層面は南へ５２°傾斜している。この断層面では、 三豊層群上面の不整合に約３ｍの高度差を与えており、一方、火山灰層、腐植土層上面では １．５ｍ程度の高度差となっている。上記の堆積面の高度差と層厚の違いから、本地点では２回の断層運動が考えられる。１つ古い断層運動は腐植物混りシルト層堆積中であり、新しい断層運動は腐植土堆積後である。

一方、ＭＴ−２孔深度 ２２．４５ｍとＭＴ−１孔深度１９．２ｍを結ぶ線上のＭＴ−３孔の深度１３．６５ｍには、傾斜５０°で幅３〜５ｍｍの細粒脈が認められる。この断層では、ＭＴ−３孔とＭＴ−４孔間の三豊層群上面には地層のくい違いが認められないことから、三豊層群堆積後の活動がなかったものと考えられる。

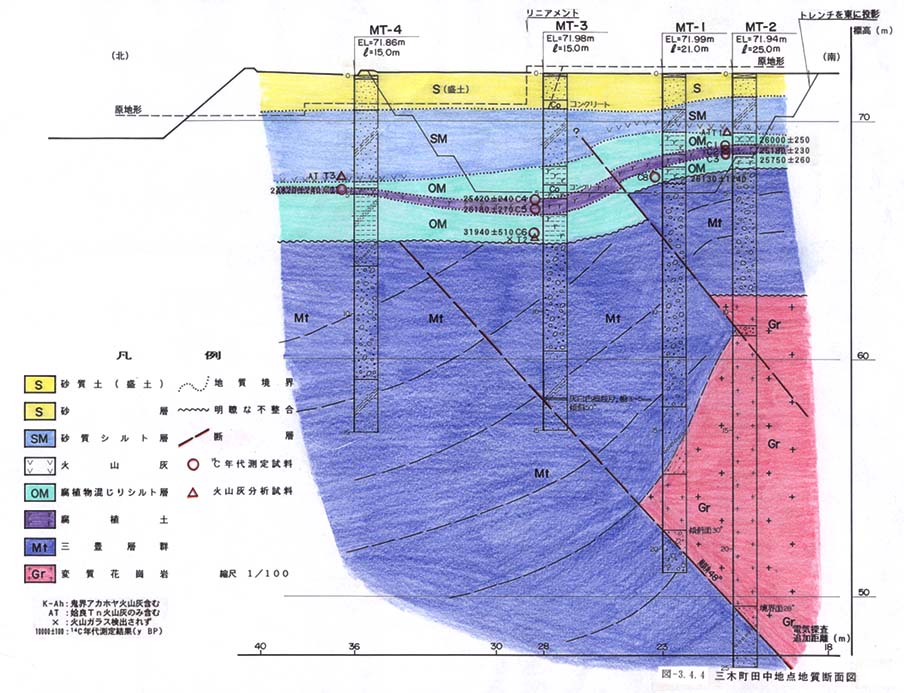

図３−４−４　三木町田中地点地質断面図
