(1)データ処理の概要

デ−タ処理は、大きく次の2種類に区分される。

@基 本 処 理

a.初期編集‥‥‥デ−タ整理・CMP編集.

b.靜補正 ‥‥‥表層靜補正・標高補正・残留靜補正.

c.波形処理‥‥‥プレフィルタ−・位相振幅補償・デコンボリュ−ション.

d.速度解析‥‥‥重合のための速度を求める。

e.重 合

これらは時間断面の作成を目的とする処理である。この過程では、記録の質が良好な限り、余り人為的な処理操作は含まれない。

A解釈のための処理

a.マイグレ−ション‥‥地層の傾斜・回折による見かけの断面を補正する。

b.深度変換‥‥‥‥‥‥時間断面を深度断面に変換する。

これらは、時間軸上で与えられた見かけ上の記録から、真の地質構造を推定するための処理である。この処理においては、与えた速度分布により結果が大きく異なることがあり、出来るだけ正確な速度分布を与える必要がある。



デ−タ処理の手順およびパラメ−タ−を表2−4−1に、またデ−タ処理のブロックダイアグラムを図2−4−13に示す。

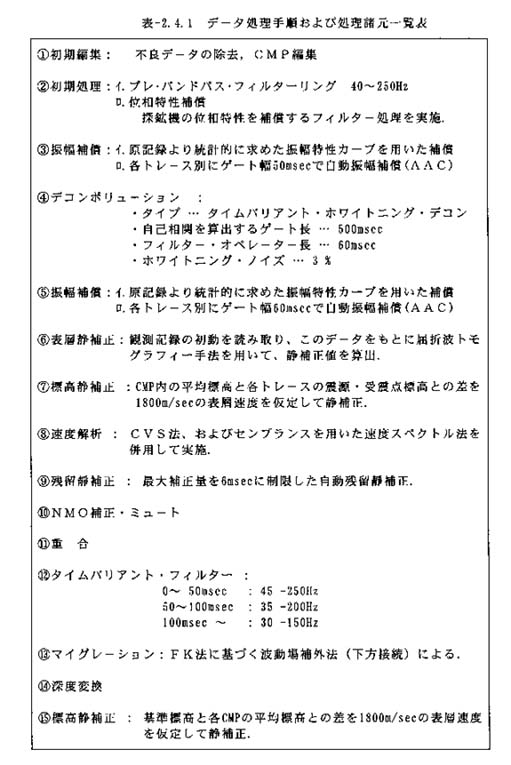

表2−4−1 デ−タ処理手順および処理諸元一覧表

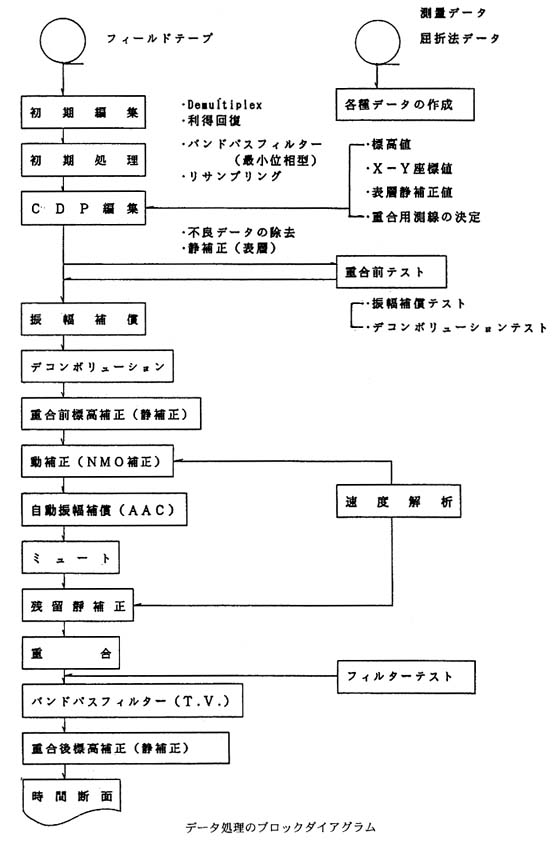

図2−4−13 データ処理のブロックダイアグラム
