２−６−５　地質推定断面図の作成

Ｂ−１〜５で得られた柱状図に既存ボーリング資料を加えて、地質推定断面図および沖積層基底面の等深線図を作成した（図２−６−５−１、図２−６−５−２）。これらの図より、Ｂ−５付近から国道１５９号付近にかけて、卯辰山層が尾根状に埋没していることが推定される。また、Ｂ−５とＢ−４間の沖積層において数十ｃｍの地層のズレ（Ｂ−５側が高い）がわずかに認められる。

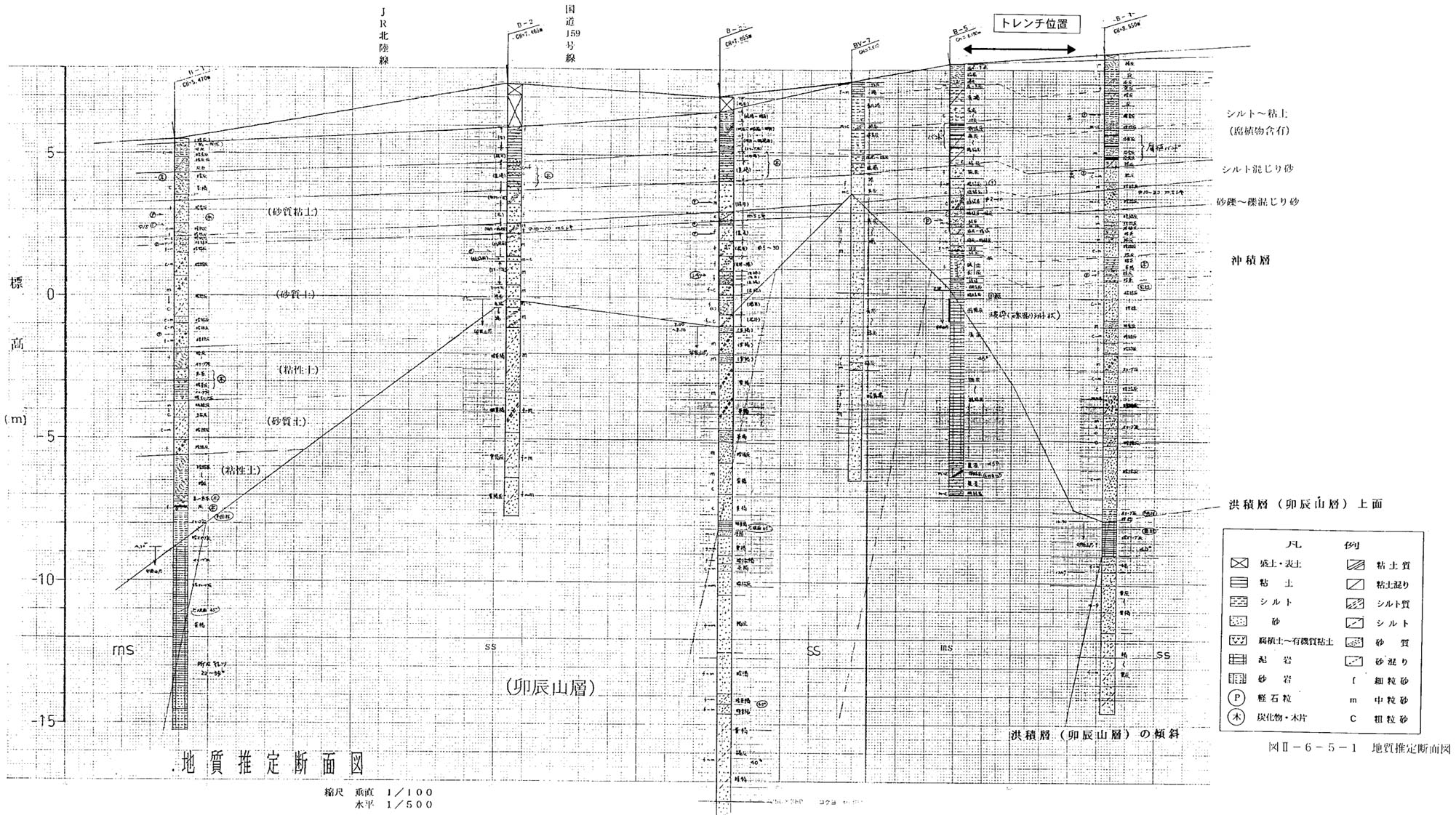

図２−６−５−１　地質推定断面図

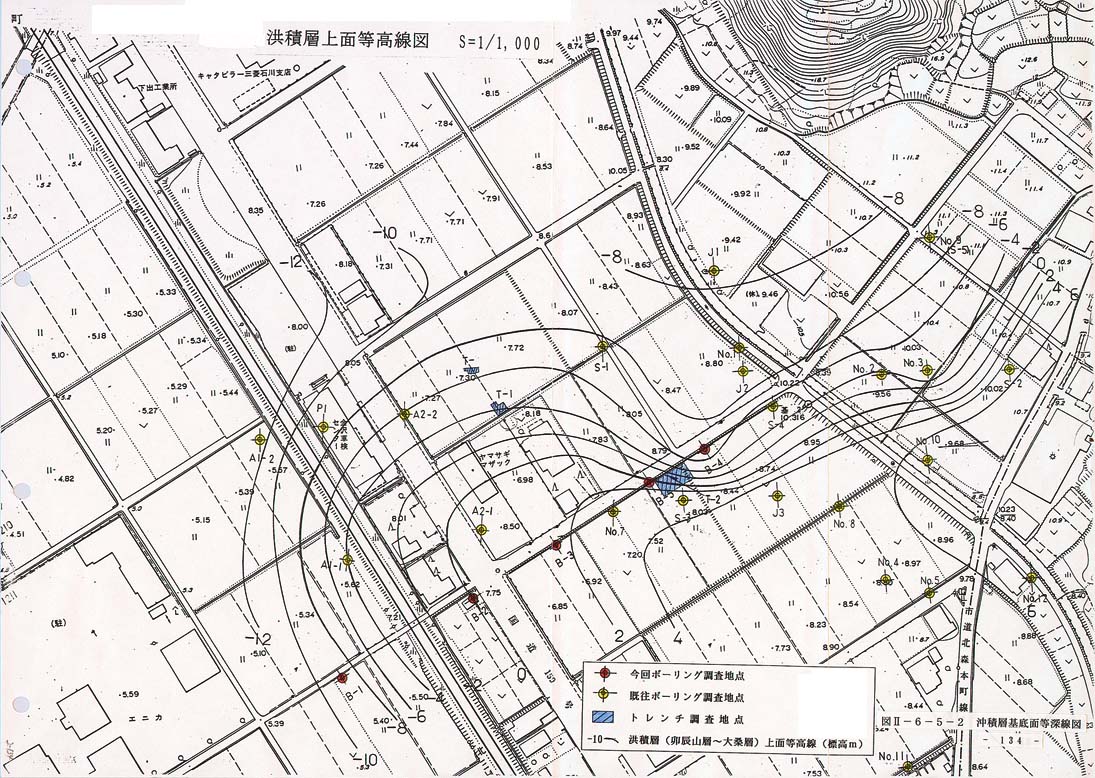

図２−６−５−２　沖積層基底面等深線図
