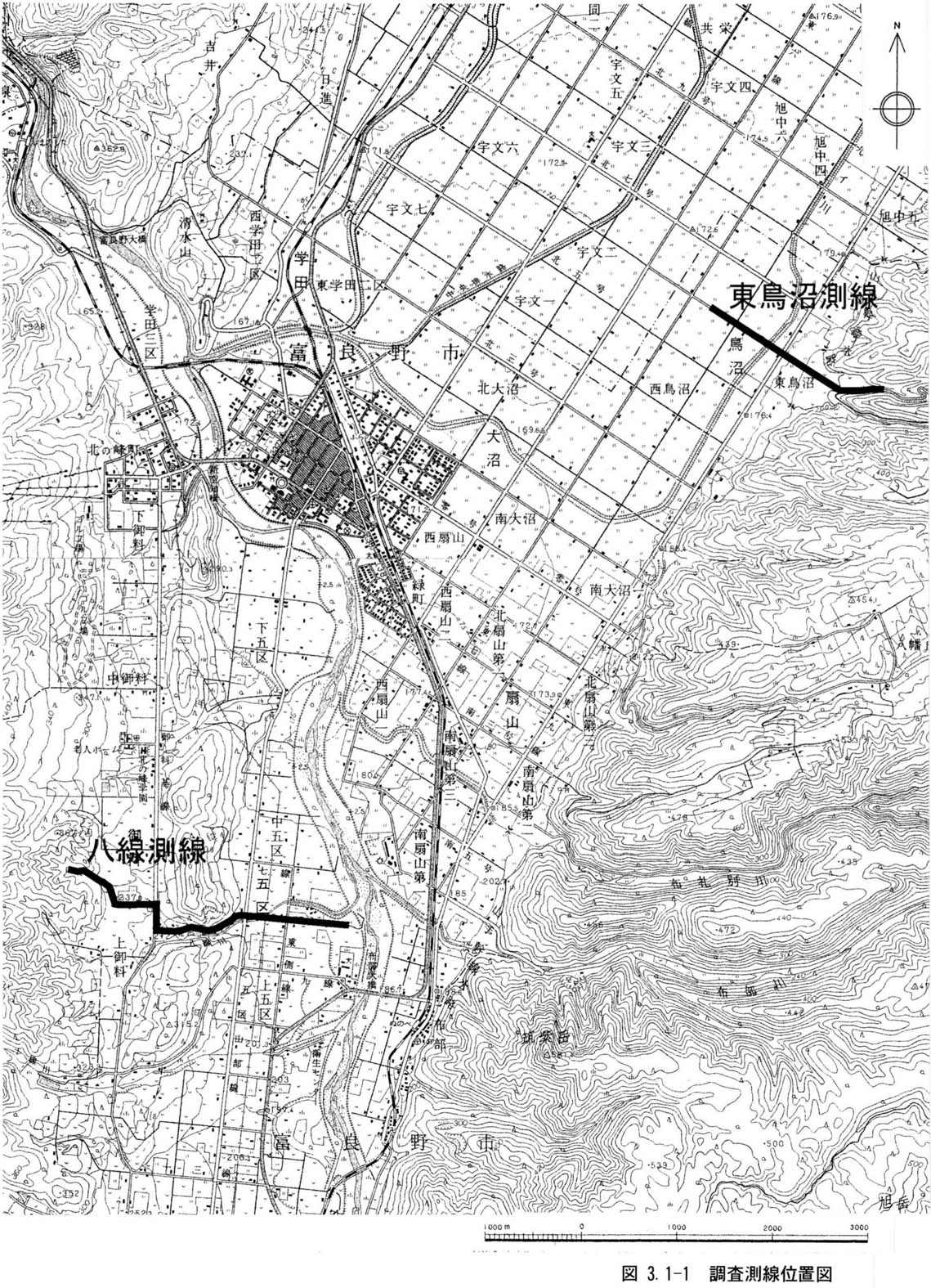

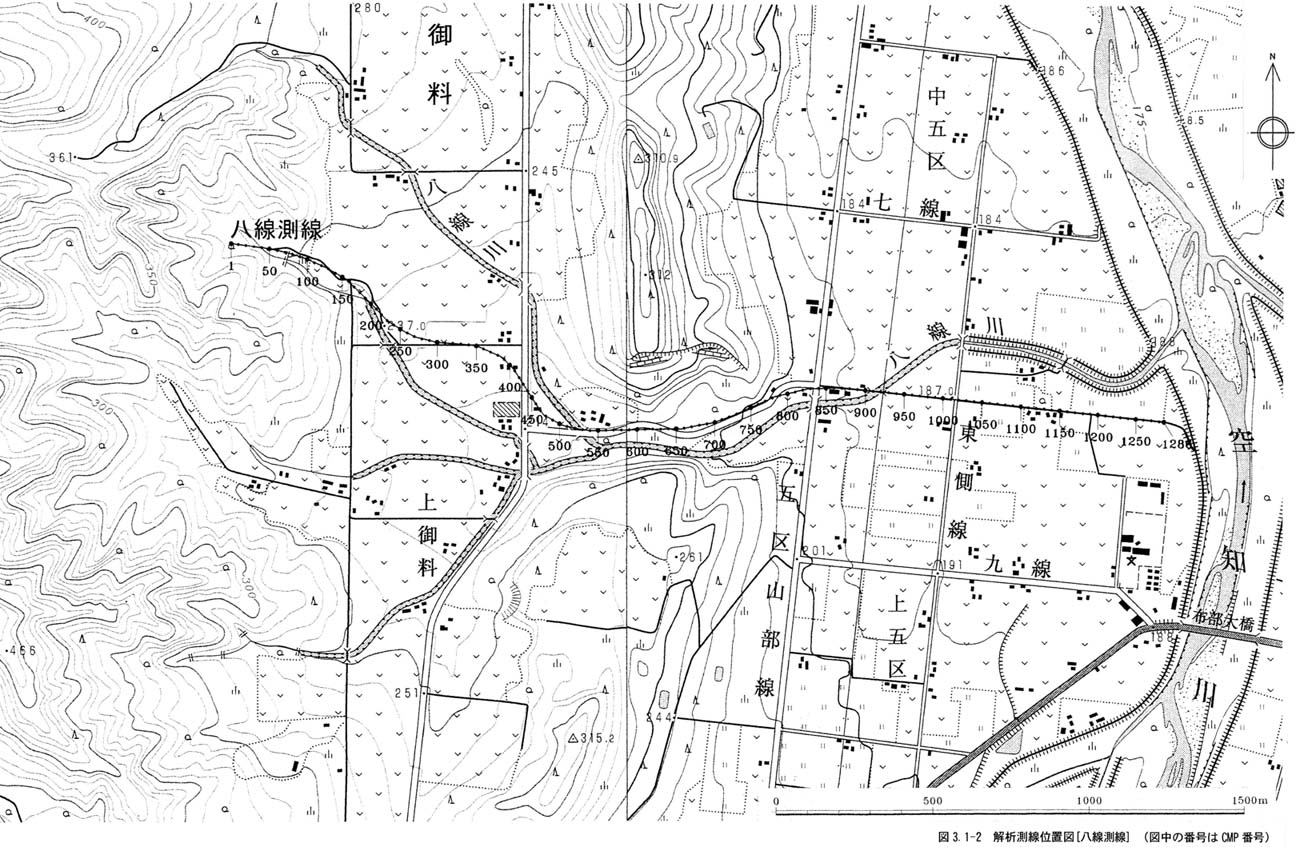

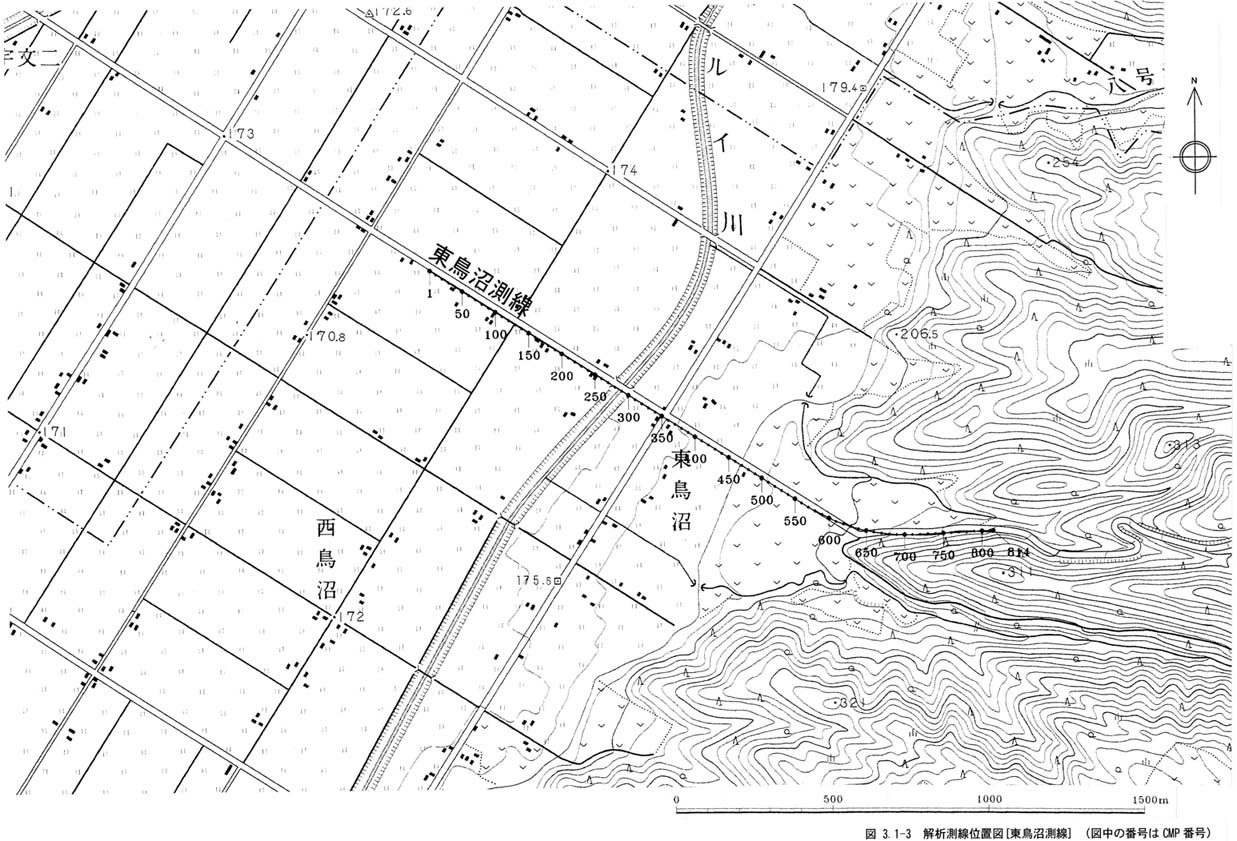

調査測線位置を図３−１−１に，解析測線位置を図３−１−２，図３−１−３に示す．

八線測線

　　　測線長：３４９０ｍ

　　　測点間隔：５ｍ　（＊１）

　　　解析測線長：３２１２．５ｍ

　　　ＣＭＰ間隔：２．５ｍ　（＊２）

東鳥沼測線

　　　測線長：２０５０ｍ

　　　測点間隔：５ｍ

　　　解析測線長：２０３２．５ｍ

　　　ＣＭＰ間隔：２．５ｍ

＊１　測点；発震あるいは受震を行う地点．

＊２　Ｃｏｍｍｏｎ Ｍｉｄｐｏｉｎｔ（共通中間点）；中間点とは発震点と受震点の平面的な中間点を意味する．標準的な反射法の解析では，この中間点を共通とする波形データをひとまとめにして処理を行う．このため，解析結果の断面は，共通中間点毎に出力された波形データから構成され，共通中間点は，解析断面において，測線方向のサンプリング位置となる．
