(1)空中写真判読の概要

米軍撮影の1/10,000,1/40,000白黒空中写真,国土地理院撮影の1/20,000白黒空中写真,林野庁撮影の1/20,000白黒空中写真を用いて,断層帯周辺の地形判読を行った.

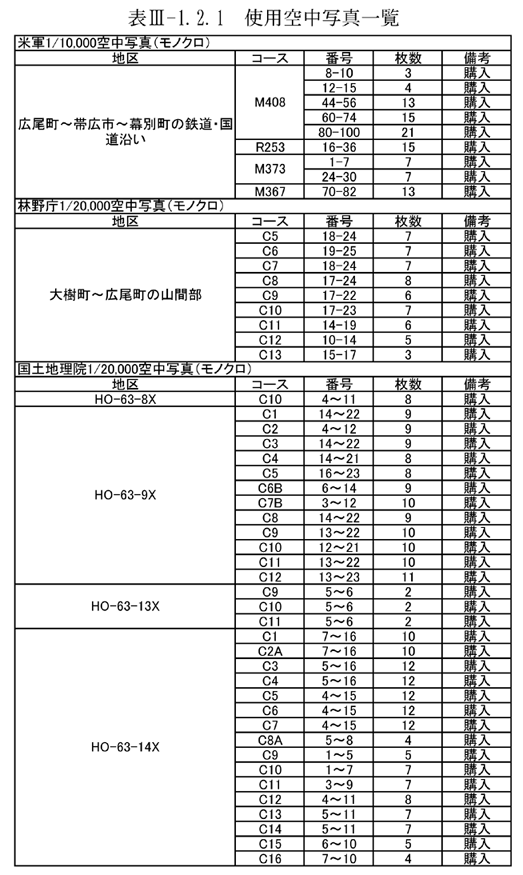

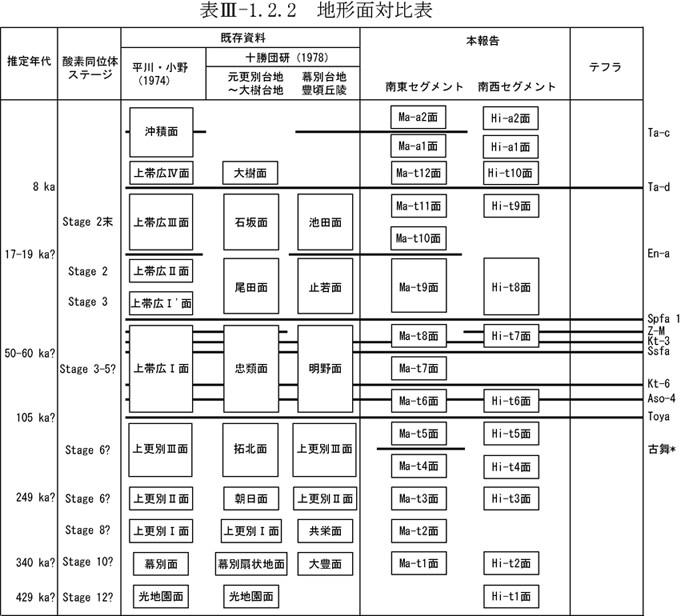

地形判読にあたっては,まず,断層周辺の地形を構成する地形面および沖積低地面(自然堤防,旧河道,後背湿地)の区分を行った.区分の際には,地形面の連続性,現河床からの比高,開析の程度に着目し,連続しない地形面については,先に挙げたパラメータに基づいて地形面体比を行った.ついで,地形面のくい違いや撓み,傾動といった変動地形の可能性がある地形単元を判読した.使用した空中写真の一覧を,表3−1−2−1に示す.また,判読した結果を付図1に,地形面対比を表3−1−2−2に示す.
