富岡地区では、主として支笏カルデラの噴出物によって形成された標高５０〜７０ｍ程度の平坦面とフモンケ川が流れる標高３０〜４０ｍ程度の沖積低地との境に、ほぼ南北方向の急崖の連続によるリニアメントが認められている。このリニアメントの直交方向にボーリング測線を配置して、４孔のボーリングを掘削した（図３−２−１５、図３−２−１６、図３−２−１７写真）。各ボーリングの掘削位置を図３−２−１４に示す。リニアメントの西側の遠い位置に富岡Ｎｏ．１孔を、リニアメントに近い位置に富岡Ｎｏ．２孔を掘削し、リニアメント東側の遠い位置に富岡Ｎｏ．３孔を、リニアメントに近い位置に富岡Ｎｏ．４孔を掘削した。その結果、西から富岡Ｎｏ．１孔、富岡Ｎｏ．２孔、富岡Ｎｏ．４孔、富岡Ｎｏ．３孔の順にボーリングが掘削された。各ボーリングの掘削深度は、富岡Ｎｏ．１孔が２９．００ｍ、富岡Ｎｏ．２孔が３１．００ｍ、富岡Ｎｏ．３孔が２９．００ｍ、富岡Ｎｏ．４孔が２３．００ｍである。各ボーリングコア写真、縮尺１／１００の地質柱状図（電気検層図をともなう）および密度検層図を、それぞれ図３−２−１８、図３−２−１９、図３−２−２０、図３−２−２１、図３−２−２２、図３−２−２３、図３−２−２４、図３−２−２５、図３−２−２６、図３−２−２７に示す。
ｂ．孔井地質
@富岡Ｎｏ．１孔（孔口標高：３８．７８ｍ，掘削深度２９．００ｍ）
富岡地区の４本のボーリングのうち最も西側に位置するボーリングで、旧フモンケ川が火砕流台地を西側に削り込んだ箇所に形成されたことが推定される小規模な低位段丘面上に位置している。この低位段丘面の西側は急崖を経て火砕流台地が拡がっていたことが推定されるが、現在では大規模に掘削されて標高３５ｍ程度の農地に改変されている。
深度０．００〜０．２５ｍ：表土。径１〜２ｍｍの軽石を主体とし、草根を多く含む。下位の軽石層から漸移する。
０．２５〜０．３０ｍ：軽石層。径５〜１５ｍｍの白色軽石を主体とする。軽石中には有色鉱物が目立つ。本層の軽石はＴａ−ｂの軽石に対比される。
０．３０〜０．６２ｍ：黒ボク土中に径１〜１０ｍｍ程度の白色軽石が薄層状に３層程度混じる。主としてＴａ−ｃの軽石に対比される。
０．６２〜１．４３ｍ：軽石（スコリア）混じりの黒ボク土からなる。下部に軽石（スコリア）が多く、下位の軽石（スコリア）層に漸移する。軽石は下位の軽石層からの二次堆積と推定される。（Tａ層）
１．４３〜２．２７ｍ：軽石層。径７〜３０ｍｍの赤褐〜明褐色の軽石からなる。亜角軽石が多く、軽石中にはわずかに有色鉱物が認められる。Ｔａ−ｄの軽石に対比される。（Tｄ層）
２．２７〜２．３８ｍ：軽石層。径４〜１５ｍｍの淡黄〜白色の軽石を主体とする。軽石は風化が進んでいるため、有色鉱物があまり目立たないが、Ｅｎ−ａの軽石に対比される可能性が高い。軽石層の上部には厚さ４ｃｍ程度のシルトサイズの腐植質火山灰を伴う。本層から下位は、水成層と考えられる。（U層）
２．３８〜２．５９ｍ：軽石混じり泥炭からなる。シルト分を多く含む黒褐色の泥炭からなり、下方に向かって次第に軽石を多く含み，軽石層に漸移する。
２．５９〜７．０３ｍ：粗粒砂サイズの火山灰〜軽石層からなる。下部の粗粒砂サイズのゴマシオ状火山灰から上に向かって径５〜５０ｍｍの白色軽石質火山灰に級化するユニットが数多く認められる。軽石は繊維状に良く発泡しており、Ｓｐｆｌの軽石に対比されるものが多い。
７．０３〜７．３０ｍ：主として砂礫からなる。径２〜２０ｍｍの円礫を含む。礫は細粒砂岩、頁岩，軽石からなる。基質は、下位の第三紀層起源の細粒砂を主体とする。（V層）
７．３０〜２９．００ｍ：暗灰色の細粒〜中粒砂岩からなる。上限から２８ｃｍは風化のため灰オリーブ〜褐色に変色している。炭質物および炭化木片を薄層レンズ状に挟むことがある。径１〜５ｍｍ程度の白色軽石が点在する。また，バイオターベイションが見られる。本層は新第三系の追分層に対比される。深度１２．３９〜１２．４３ｍは径２ｍｍの白色軽石が密集し、やや腐植質である。１６．６７〜１４．７３ｍおよび１５．１９〜１５．２２ｍは径１〜２ｍｍの白色軽石が密集し、やや腐植質である。１５．５０〜１６．６５ｍには径１〜２ｍｍの白色軽石が散在する。１６．６５〜１８．５０ｍには径１〜２ｍｍの白色軽石、緑色頁岩礫が散在する。１８．５０〜２２．１７ｍは径１〜２ｍｍの白色軽石をやや多く含む。２１．１５〜２１．１９ｍには径２〜３ｍｍの白色軽石が密集する。２２．１７〜２２．４４ｍは軽石質細粒砂からなり、径２〜８ｍｍの白色軽石を２０〜３０％程度含む。２２．４４〜２２．７９ｍは径２〜７ｍｍの白色軽石を主体とする。軽石の発泡程度は低く、有色鉱物を含まない。層厚は８ｃｍ程度で基底面は６０〜７０°に傾斜する。２２．７９〜２３．３６ｍは径３〜２０ｍｍの灰白色軽石を含む。軽石は傾斜７０°に配列する。２３．３６〜２９．００ｍにはシルト及び炭質薄層（厚さ数ｍｍ）による傾斜６０〜７０°程度の葉理が見られる。（新第三系 Y層）
電気検層による比抵抗値（ρ＝２５ｃｍ）は、深度２．３８〜２．５９ｍの軽石混じり泥炭を除く、上部の第四紀層でほぼ全体に高く、深度７．３０ｍ以深の新第三系で低い。
A富岡Ｎｏ．２孔（孔口標高：３３．２７ｍ，掘削深度３１．００ｍ）
４本のボーリングのうち西側から２番目のボーリングで、道路下の人為的にカットされた低地上に位置する。
深度０．００〜０．４０ｍ：泥炭質の盛土からなる。径５〜７ｍｍの白色軽石が点在する。（盛土）
０．４０〜１．４５ｍ：泥炭質シルト〜極細粒砂からなる。本層の上部は、泥炭の薄層を挟む灰白色シルトを主体とし、下部はシルト混じりの極細粒砂からなる。（Tｂ層）
１．４５〜１．８０ｍ：灰色の粗粒砂からなる。（Tｃ層）
１．８０〜２．１４ｍ：砂礫からなる。径２〜１５ｍｍの角〜亜角の緑色頁岩礫を含む。径数ｍｍの白色軽石を少量含む。（Tｄ層）
２．１４〜２．８３ｍ：主として砂礫からなり，有色鉱物を多く含む粗粒砂の薄層を挟む。礫は径２〜４０ｍｍの角〜亜角のオリーブ灰色頁岩礫を主体とし、基質は有色鉱物を多く含む粗粒砂からなる。深度２．７８〜２．８０ｍに粗粒砂サイズの軽石が密集する。（Tｅ層）
２．８３〜１１．６０ｍ：緑灰色の細粒〜粗粒砂岩を主体とする。淘汰が悪く、塊状を呈する。径２〜１５ｍｍの円礫が混じる。本層以深の地層は、新第三系の追分層に対比される。深度５．８２〜５．８４ｍは径２〜５ｍｍの円礫を多く含む。６．４５〜６．６６ｍに径３０〜４０ｍｍの礫が傾斜７０°で配列する。７．４６ｍ付近に径１０〜１５ｍｍの亜円礫を含む。８．００〜８．８８ｍは径２〜３ｍｍの円礫を多く含む。下部に多く含む。深度１０．００〜１１．６０ｍは径２〜３ｍｍの円礫を多く含み、基質は粗粒砂が主体となる。
１１．６０〜３１．００ｍ：礫岩を主体とする。深度１１．６０〜１７．５９ｍは径２〜４０ｍｍの頁岩の亜角〜亜円礫を多く含み、基質は中〜粗粒砂からなる。下部では礫径と礫率がともに増加し、基質も粗粒となる。１７．５９〜１７．７９ｍは礫混じり中粒〜粗粒砂岩からなる。１７．７９〜２２．５０ｍは礫岩を主体とし、基質は中粒〜粗粒砂からなる。径５〜５０ｍｍの多色の頁岩亜円礫を多く含む。２２．５０〜２２．８５ｍは礫混じり細粒〜中粒砂からなる。２２．８５〜２８．００ｍは礫岩を主体とし、基質は細粒〜粗粒砂からなる。径５〜３５ｍｍ程度の多色の頁岩亜円礫を多く含む。２７．２８ｍ付近には鏡肌を伴う角礫状の礫が多く認められる。２８．００〜２８．４１ｍは中粒砂を多く含む。２８．４１〜３１．００ｍは主として礫岩からなり、基質は中粒〜粗粒砂。径３〜４５ｍｍ程度の多色の頁岩亜円礫を多く含む。（新第三系Y層）
電気検層による比抵抗値（ρ＝２５ｃｍ）は、上部の第四紀層では基底付近の砂礫を中心にやや高く、地表付近の泥炭卓越層で低い。下部の新三紀層では、砂礫層でほぼ全体に高く、細粒〜粗粒砂岩部で低い。
B富岡Ｎｏ．３孔（孔口標高：３２．４８ｍ，掘削深度２９．００ｍ）
４本のボーリングのうち最も東側で、フモンケ川が流れる沖積低地上に位置している。
深度０．００〜０．９１ｍ：黒ボク土および泥炭を起源とする耕作土または盛土である。径２〜１０ｍｍの白色軽石を含む。軽石はＴａ−ａおよびＴａ−ｂの軽石に類似する。下部には偽礫状に黄灰色火山灰を含む。（盛土）
０．９１〜１．８７：シルト混じり細砂を主体とし、中粒砂の薄層および腐植質部を頻繁に挟む。数ｃｍ単位の細かい葉理が明瞭である。本層の上部は、中粒砂の層理に沿って褐色に酸化している。 （Tａ層）
１．８７〜４．４５ｍ：黒〜黒褐色の泥炭および泥炭質シルトを主体とする。深度２．４６〜２．６２ｍに灰白色の中粒砂を挟む。２．６２〜３．３７ｍは灰色シルトからなり、シルト中に泥炭質の黒色薄層を頻繁に挟む。３．３７〜３．５７ｍは軽石質砂礫〜軽石からなり、径３〜１０ｍｍの灰〜黄灰色の軽石を含む。下部に円礫が混じる。３．７３〜３．８０ｍは径２〜７ｍｍの黄灰色軽石を多く含み、径２〜３ｍｍの緑色円礫が混じる。４．２３〜４．３２ｍおよび４．４０〜４．４５ｍに軽石混じり砂礫を挟む。（Tｂ層）
４．４５〜４．５６ｍ：褐灰色の泥炭質シルトを主体とする。Ｔａ−ｄの二次堆積と推定される軽石を少量含む。（Tｃ層）
４．５６〜５．８５ｍ：砂礫からなる。径２〜２０ｍｍ程度（最大４０ｍｍ）の暗緑色の頁岩礫を主体とし、軽石を含む。下部では礫径が増し、角礫を多く含むようになる。基質は粗粒砂からなる。深度４．６７〜４．７５ｍに径５〜７ｍｍの灰黄色軽石を多く含む。これらの軽石は球状発泡が特徴的であり、Ｔａ−ｄの軽石に対比される。（Tｄ層）
５．８５〜６．５６ｍ：主として砂礫からなる。径２〜４０ｍｍ程度の暗緑色頁岩礫を主体とし、径５〜３０ｍｍの軽石を含む。本層最上部の深度５．８５〜５．９４ｍには泥炭および細粒〜中粒砂の薄層を挟む。（Tｅ層） ────────────────────────────────── ──────────────────────────────────６．５６〜７．８１ｍ：白色の軽石からなる。軽石は径５〜２５ｍｍ程度で、大部分の軽石は繊維状に良く発泡し、有色鉱物をほとんど含まないことからＳｐｆｌの軽石に対比される。本層の最上部には有色鉱物を含むＥｎ−ａの軽石とみられるものも認められる。部分的に層状に緑色〜暗緑色に変色している。（V層）７．８１〜８．１０ｍ：黒褐〜暗青灰色のシルト質細粒砂〜砂礫からなる。下位層の二次堆積とみられる灰白色軽石を含み、上部は腐植質である。８．１０〜９．８４ｍ：主として灰白色の軽石からなる。軽石は径２〜１０ｍｍ程度で、有色鉱物を少量含む。部分的に層状に暗緑色に変色している。軽石はＫｔ−１の軽石に対比される。本層最下部の深度９．６７〜９．８４ｍは粗粒砂サイズのスコリア・軽石質火山灰からなる。（Wａ層）９．８４〜１０．６１ｍ：泥炭と軽石の互層からなる。深度９．９１〜９．９５ｍは径１〜３ｍｍの軽石と粗粒砂サイズの有色鉱物を含み、ゴマシオ状を呈する。深度１０．０２〜１０．０４ｍは径１ｍｍ程度の軽石、有色鉱物、緑色角閃石を含む。深度１０．１６〜１０．３８ｍは径１〜５ｍｍの軽石からなり、灰オリーブ色を呈する。最下部は暗灰〜灰色の火山岩片を含みゴマシオ状を呈する。深度１０．４８〜１０．５３ｍは径１ｍｍ程度の軽石、有色鉱物を含む。これらの軽石、有色鉱物等はＫｔ−６に対比される可能性が高い。（Wｂ層）１０．６１〜１１．７０ｍ：主として砂礫からなる。礫は径５〜３５ｍｍ程度の亜角〜亜円礫を主体とし、角礫も少量含み淘汰が悪い。礫種は、多色の頁岩を主体とし、基質は細粒〜粗粒砂からなる。（W ｃ層）１１．７０〜１５．８７ｍ：やや固結した暗緑灰色のシルト混じり極細粒砂からなる。最上部の７ｃｍは上方からの有機物の染み込みによって、黒褐色を呈する。上位層との境界はほぼ水平である。深度 １２．００〜１２．６５ｍには厚さ１ｃｍ程度の細粒砂を薄層レンズ状に頻繁にはさむ。部分的に径３ｍｍ程度 の白色軽石が混じる。また、深度１３．６０ｍ付近に径２ｃｍ、長さ１０ｃｍ程度の巣穴の生痕が認められそれ以深でも細粒砂に充填された巣穴が多く見られる。本層は海成層で、本層直下の砂礫層とともに更新統に対比される可能性が高い。（Xａ層）１５．８７〜１７．９５ｍ：主として砂礫からなる。礫は径５〜７０ｍｍの亜角〜亜円礫からなる。礫は暗緑色の頁岩を主体とし、礫径が大きいことから基底礫と推定される。基質は細粒〜粗粒砂からなる。（Xｂ層）１７．９５〜２３．５８ｍ：主として細粒〜中粒砂岩からなり、礫を含む。礫は径２〜３０ｍｍの頁岩の亜円礫を 含む。一部で礫が急傾斜に配列している。本層以深の地層は第三系の追分層に対比される可能性が高い。２３．５８〜２７．７３ｍ：主として砂礫からなる。礫は径２〜１０ｍｍ程度（最大６０ｍｍ）の亜円礫からなる。基質は細粒〜粗粒砂からなる。２７．７３〜２９．００ｍ 暗青灰色の細粒〜中粒砂からなる。部分的に粗粒砂を挟む。比較的淘汰が良い。（新第三系 Y層） 電気検層による比抵抗値（ρ＝２５ｃｍ）は、深度５ｍ付近まではケーシングが抜管できなかっため不明であるが、深度６．５６〜９．８４ｍの軽石層で高く、その下位の泥炭卓越部および海成層上部のシルト混じり極細粒砂で低い。また、その下位の砂礫層及び新第三系では高い。C富岡Ｎｏ．４孔（孔口標高：３２．６９ｍ，掘削深度２３．００ｍ ４本のボーリングのうち西側から３番目に位置するボーリングで、最も東側に位置するＮｏ．３孔と同様に、フモンケ川が流れる沖積低地上に位置している。深度０．００〜０．４５ｍ：黒ボク土および泥炭起源の耕作土または盛土からなる。径２〜７ｍｍの白色軽石を含む。軽石はＴａ−ａおよびＴａ−ｂの軽石に類似する。０．４５〜１．２２ｍ：径２〜１０ｍｍの軽石を含む黒褐色の軽石混じり泥炭からなるが、褐色に酸化した軽石 を含むことから、耕作土または盛土の可能性が高い。（盛土）１．２２〜１．３２ｍ：軽石層。上部は径１〜２ｍｍの白色軽石を主体とし、灰色の火山岩片を含む。下部は径３〜１５ｍｍの白色軽石を主体とする。軽石中には有色鉱物が少量含まれる。上部の軽石はＴａ−ａの軽石に、下部の軽石はＴａ−ｂの軽石に対比される。１．３２〜１．４９ｍ：黒色の泥炭を主体とし、径１〜２ｍｍの軽石を含む灰色火山砂を挟む。本層に含まれる軽石は下位層の二次堆積とみられる。１．４９〜１．９０ｍ：軽石層。上部は径１〜２ｍｍの白色軽石と径３〜５ｍｍの褐色スコリアを含み、二次堆積様を呈する。下部は径２〜５ｍｍの白色軽石を主体とし、Ｔａ−ｃの軽石に対比される可能性が高い。１．９０〜２．２５ｍ：黒色の泥炭からなる。下部に径２〜５ｍｍの白色軽石が少量混じる。２．２５〜４．６９ｍ：黒褐色の泥炭および灰色の泥炭質シルトからなる。深度２．２５〜３．０２ｍは黒〜黒褐色の泥炭のみからなり、３．０２〜３．８５ｍは泥炭中に極細粒〜細粒砂および軽石の薄層を頻繁に挟む。本層に含まれる軽石には、径１〜７ｍｍの白色で繊維状に良く発泡したもの（ＳＰｆｌ?）と黄褐色（Ｔａ−ｄ?）のものとが認められ、いずれも二次堆積と推定される。３．８５〜４．６９ｍは黒褐色の泥炭を主体とし、下部には灰色の極細粒砂の薄層を頻繁に挟み、縞状を呈する。（Tｂ層）４．６９〜５．１０ｍ：径５〜２５ｍｍの灰色軽石を多く含む。軽石はやや円磨されている。（Tｃ層）５．１０〜６．１７ｍ：上部の灰オリーブ色のシルト質極細粒〜細粒砂と下部の砂礫からなる。細粒砂の下部には、Ｔａ−ｄの軽石に類似する径２〜１０ｍｍの黄灰色軽石が混じる。（Tｄ層）６．１７〜６．６０ｍ：砂礫からなる。径２〜３０ｍｍの亜角〜亜円の緑色礫を含む。繊維状に良く発泡した白色軽石（Ｓｐｆｌ）が混じる。（Tｅ層）６．６０〜６．９０ｍ：スコリア・軽石質砂礫および軽石からなる。径１〜４ｍｍのスコリア、軽石，火山岩片を含む。下位の軽石層の二次堆積と推定される。６．９０〜８．１０ｍ：軽石層。径２〜７ｍｍの軽石、暗灰色火山岩片からなる。軽石はＫｔ−１の軽石に対比される。８．１０〜９．４６ｍ：主としてゴマシオ状の軽石層からなる。径１〜１０ｍｍの白色軽石、径１〜５ｍｍの暗灰色火山岩片および径１〜２ｍｍの有色鉱物からなる。深度８．３２〜８．３８ｍに極細粒砂サイズの灰色火山灰を挟む。軽石層中には薄層状に緑色変色がみられる。（Wａ層）９．４６〜９．９４ｍ：軽石混じり泥炭からなる。径１ｍｍ程度の白色軽石を含む。９．９４〜１０．２７ｍ：暗褐色の軽石層である。径１〜１２ｍｍの白色軽石を含む。軽石の表面は暗褐色に変色 している。Ｋｔ−６の軽石に対比される可能性が高い。１０．２７〜１１．４１ｍ：下部の軽石層と上部の泥炭からなる。軽石層は径１〜１２ｍｍの白色軽石と径１〜２ｍｍ の暗灰色火山岩片を主体とする。軽石の表面は暗黄灰色に変色している。深度１０．５２〜１１．１６ｍは火山灰を多く含み、灰黄褐〜灰オリーブ色を呈する。下位から上位に向かって、軽石層〜軽石質火山灰〜泥炭に漸移する。（Wｂ層）１１．４１〜１２．５５ｍ：下部の砂礫、中部の細粒〜粗粒砂、上部の泥炭からなる。上部〜中部には径１〜３ｍｍ程度の白色軽石が混じる。下部は径２〜３０ｍｍの頁岩亜円礫を含み、基質は細粒〜粗粒砂からなる。（Wｃ層）１２．５５〜１７．０４ｍ：やや固結した暗オリーブ灰色の極細粒砂からなる。上面から３ｃｍは、上方からの有機物の染み込みによって黒褐色に変色している。本層の全体にわたって径２〜３ｃｍ程度の巣穴の生痕が目立つ。また、径１ｍｍ程度の白色軽石および炭質物が部分的に点在する。本層および本層直下の砂礫層を含め、更新統に対比される可能性が高い。（Xａ層）１７．０４〜１８．２６ｍ：砂礫からなる。径２〜５０ｍｍの多色の頁岩亜円礫を含み、基質は中粒〜粗粒砂からなる。深度１８．０４〜１８．２６ｍは基底礫と判断される。（Xｂ層）１８．２６〜１９．６８ｍ：細粒〜粗粒砂分を多く含む砂礫からなる。径２〜４５ｍｍの多色の頁岩及び砂質頁岩礫を主体とする。基質は細粒〜粗粒砂からなる。本層以深の地層は第三系の追分層に対比される可能性が高い。１９．６８〜２０．７６ｍ：主として暗緑灰色の細粒〜粗粒砂からなる。２０．７６〜２３．００ｍ：砂礫からなる。径３〜８０ｍｍの多色の頁岩円礫を含む。基質は細粒〜粗粒砂からなる。（Y層） 電気検層による比抵抗値（ρ＝２５ｃｍ）は、深度４ｍ付近まではケーシングが抜管できなかっため不明であるが、深度４．６９ｍまでの泥炭質シルトで低く、４．６９〜９．４６ｍの軽石および礫層でやや高い。その下位の泥炭卓越部で低く、１１．４１〜１２．５５ｍの砂礫〜砂層でやや高い。海成層上部の極細粒砂で低く、下位の砂礫および第三系の砂礫で高い。
ｃ．年代測定などＮｏ．３孔の深度４．４５〜４．５７ｍのＴａ−ｃの下位の腐植質シルトを試料（Ｔｍ−Ｂ−Ｃ１４）として採取し、１４Ｃ年代を測定した結果、表３−３−２および図３−２−２８ 示すように、７，０１０±９０ｙ．ＢＰの値を得た。これはテフラの関係および後で行ったトレンチ調査の地層との対比において妥当である。
図３−２−１４ 早来町富岡地区ボーリング調査箇所の位置図と測量図
図３−２−１５ 富岡ボーリング調査作業状況写真集１
図３−２−１６ 富岡ボーリング調査作業状況写真集２
図３−２−１７ 富岡ボーリング調査作業状況写真集３
図３−２−１８ 富岡ボーリング調査コア写真１（富岡Ｎｏ．１）
図３−２−１９ 富岡ボーリング調査コア写真２（富岡Ｎｏ．２）
図３−２−２０ 富岡ボーリング調査コア写真３（富岡Ｎｏ．３）
図３−２−２１ 富岡ボーリング調査コア写真４（富岡Ｎｏ．４）
図３−２−２２ ボーリング柱状図その１（富岡Ｎｏ．１）
図３−２−２３ ボーリング柱状図その２（富岡Ｎｏ．２）
図３−２−２４ ボーリング柱状図その３（富岡Ｎｏ．３）
図３−２−２５ ボーリング柱状図その４（富岡Ｎｏ．４）
図３−２−２６ 密度検層図その１（富岡Ｎｏ．１、Ｎｏ．２）
図３−２−２７ 密度検層図その２（富岡Ｎｏ．３、Ｎｏ．４）

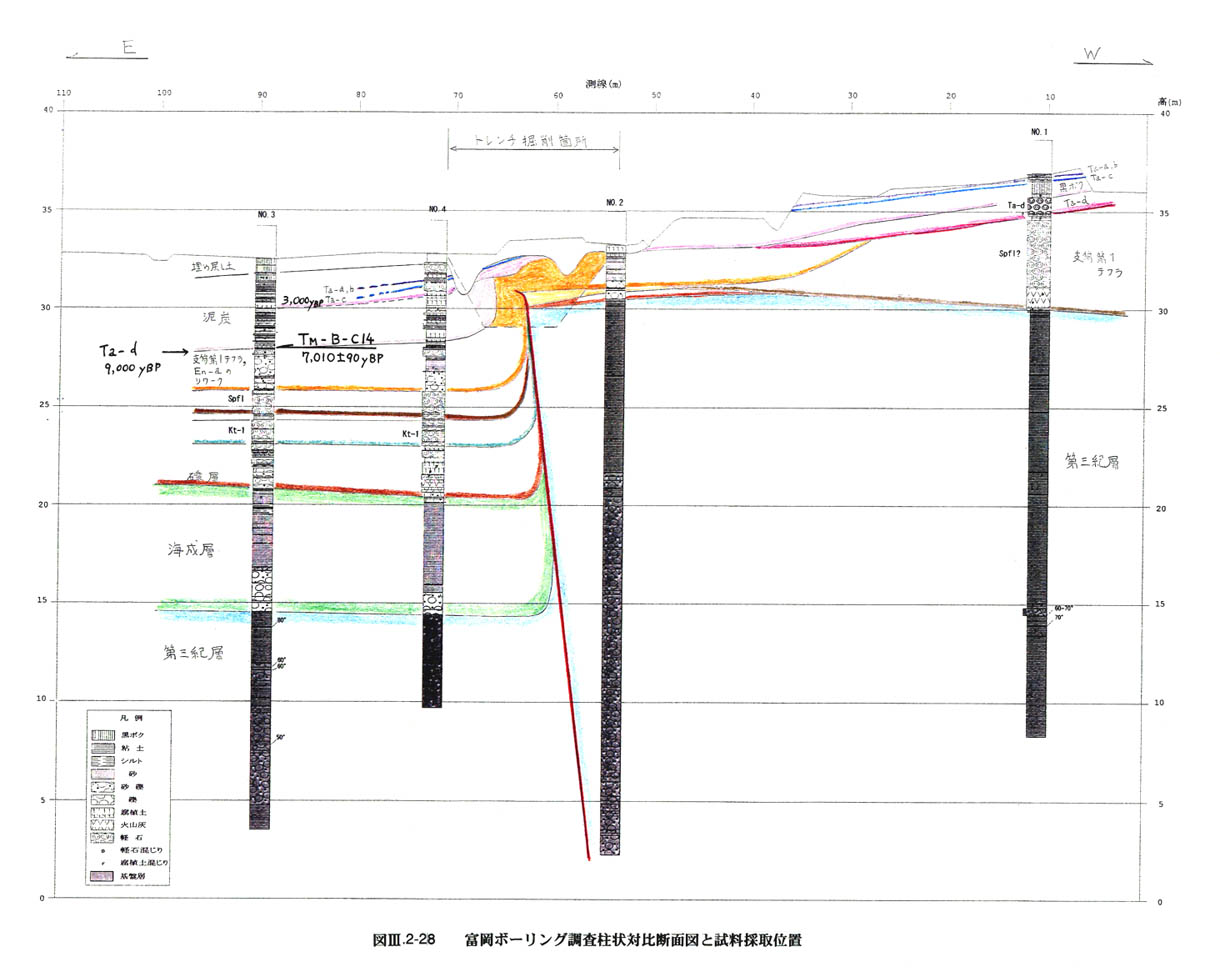

図３−２−２８ 富岡ボーリング調査柱状対比断面図と試料採取位置
