測線は岩見沢市街南部の緑が丘地区の北西−南東方向の市道１８号線上に設定し、長さが１．２ｋｍであるが岩見沢断層とは斜交している。測定仕様およびデータ処理パラメーター一覧は巻末資料４に示し、測線の詳細位置図およびマイグレーション前・後の時間断面図は巻末資料４に示す。

　図３９に解釈を加えたマイグレーション後深度断面図（解釈深度断面図）を示す。比較的浅部には新第三系である峰延層、追分層およびその下位に岩見沢層、川端層が西傾斜で分布し、その上位に第四系が水平に覆っていると判断できる。

　地表下３０ｍ付近（標高０ｍ付近）に認められる反射面Ｓ−１は速度解析により区間速度１５００ｍ／ｓ程度が得られていること、本面を境にして浅部と深部では反射パターンが著しく異なることなどから、第四系（段丘３堆積物Ｔ３）の基底と判断できる。Ｓ−１は測線上１５０〜３５０ｍ付近では不明瞭かつ連続性が悪くなっており、特に測線１５０〜２５０ｍ付近では断層（岩見沢断層）にともなう構造異常が指摘できる。また、３００ｍ付近では標高−３００ｍ付近以下に認められる反射面Ｓ−３の連続性が悪くなり反射パターンが深部まで不明瞭になることから、本断層にともなう構造異常が深部まで到達することが把握できる。８５０ｍ付近から西側においてＳ−１はわずかではあるが西に傾斜しており、撓曲帯の存在も示唆されるが、Ｐ波での反射法では深度５０ｍ以浅の反射波の分離・検出は難しく、解釈に注意を要する。

　Ｓ−１以深については、反射パターンにより大きく次の３層に分けられる。 ｉ ）西傾斜を示す連続的かつ平行した反射面が多数認められる層：主に砂岩主体の峰延層に相当、 ｉｉ ）その下位の、連続した反射面があまり認められない層：泥岩優勢の追分層に相当、 ｉｉｉ ）北西傾斜を示す明瞭な反射面が多数認められる層：硬質頁岩および砂岩・泥岩互層を主体とする岩見沢層・川端層に相当。

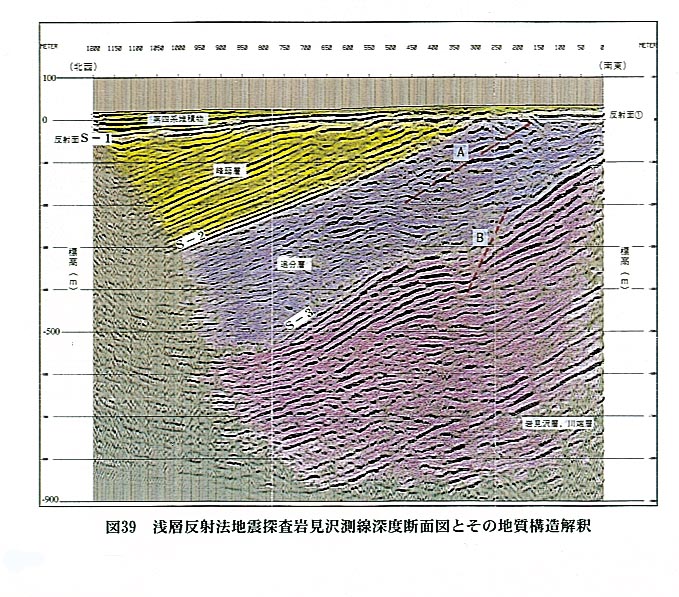

　図３９　浅層反射法地震探査岩見沢測線深度断面図とその地質構造解釈
