リニアメント（栗沢断層）を横断するほぼ東西に横断するように以下の６断面図を作成し、地形および地表下４０ｍ付近までの地下地質・構造の解析を行った（図１９・２０）。ただし、地形解析は栗沢町の２、５００分の１都市計画図を使用し、地盤ボーリング資料は岩見沢市街の場合と同様に取り扱った。

　栗沢１断面：栗沢丘陵北端部の栗沢工業団地とその東側地域を切る長さ１．９ｋｍの断面である。断面のほぼ中間点に栗沢断層相当部の東落ちの逆向き低崖（落差３ｍ）が存在し、その地点の北側２５０ｍ所に活断層露頭（ｋ−１地点）が存在する。同断層の両側ではともに段丘３面（ｔ３）の西傾動が存在し、段丘３堆積物（Ｔ３）のうちＴ３ｓとＴＣの境界面に着目すると、ほぼ同様に西への傾動が認められる。

　栗沢２断面：栗沢工業団地南側を切る長さ１．９ｋｍの断面である。中間点に同様な逆向き低崖（落差５ｍ）が存在し、その地点の北側３００ｍの所に活断層露頭（ｋ−４地点）が存在する。Ｃ−Ｈ４−２孔とその東側のＫＲ−Ｈ７−１孔の間にはＴ３の泥層（Ｔ３ｍ）・砂層（Ｔ３ｓ）の境界面に１０数ｍの東落ち変位が明瞭であり、栗沢断層の存在を証拠付けている。同断層の両側ではともにｔ３面・Ｔ３の西への傾動が明瞭であるが、同断層の西側ｋ−６地点にはＴＣ中の泥炭層（３１、２００±３７０ｙ．Ｂ．Ｐ．の^１４Ｃ年代を測定；巻末資料７）が７°±の傾斜で西に傾く露頭が存在している（写真７）。なお、本断面付近の地表露頭ではＴＣ中にＳｐｆａ１テフラの軽石を含む礫層またはそれを散点的に含む泥層がはさまれる。

　栗沢３断面：由良川にほぼ平行にその北４００ｍ付近を切る長さ２．１ｋｍの、地盤ボーリング資料を欠いた地形プロファイルを主体とした断面である。中間点に同様な逆向き低崖（落差４ｍ）が存在し、その南側の由良川沿いの露頭（ｋ−９地点）では栗沢断層の西側には清真布層が分布するのが確認できる。

　栗沢４断面：栗沢市街中心部から東北東方向に１．９ｋｍ続く断面で、活断層リニアメントにはや斜交差している。中間点に同様な逆向き低崖（落差７ｍ）が存在し、栗沢断層の両側ではｔ３面の西傾動が明瞭で、地表調査からは少なくともＴＣの西への傾動も認められる。

　栗沢５断面：栗沢市街南部の国道西側から道立福祉村までの長さ１．５ｋｍの断面である。中間点に同様な逆向き低崖（落差５．５ｍ）が存在するが、ここでの変位の基準面は段丘２面（ｔ２）である。栗沢断層東側の道立福祉村には地盤ボーリング資料がいくつか存在しているが、それらの解析結果と近傍（断層西側）の地表調査結果を比較すると段丘２堆積物（Ｔ２）に５〜１０ｍ程度の東落ち変位が明らかとなる。

　栗沢６断面：加茂川に沿って北海幹線用水路付近から南東方向に１．５ｋｍ続く断面で、主に地形プロファイルを主体とした断面である（リニアメントに斜交）。東寄りの所に同様な逆向き低崖（落差６ｍ）が存在するが、ここでの変位の基準面はｔ２である。南側近傍に活断層露頭（ｋ−２０地点）が存在する。栗沢断層西側でのｔ２面の西傾動は顕著である。

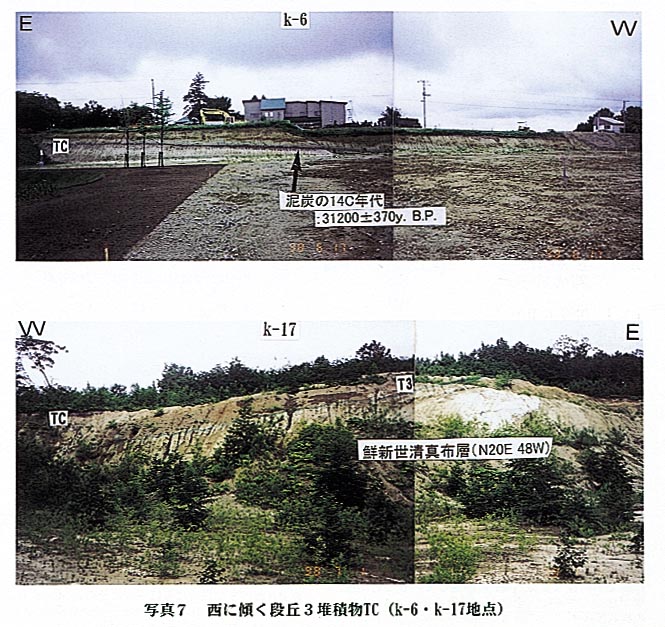

　写真６　西に傾く段丘３堆積物ＴＣ（ｋ−６・ｋ−１７地点）

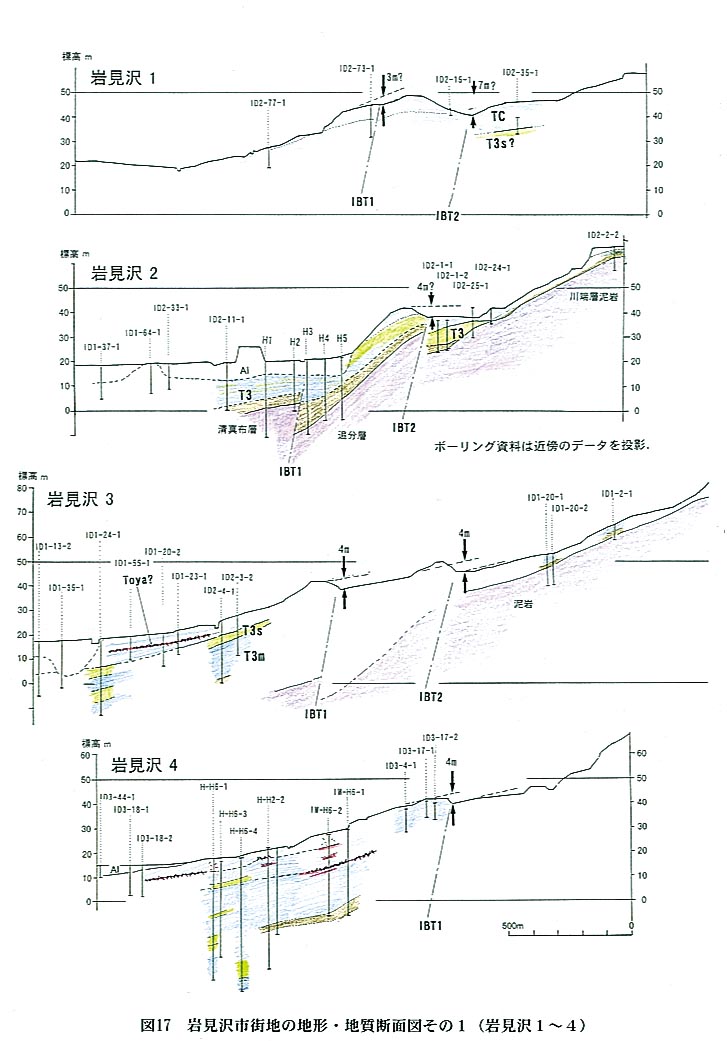

　図１７　岩見沢市街地の地形・地質断面図その１（岩見沢１〜４）

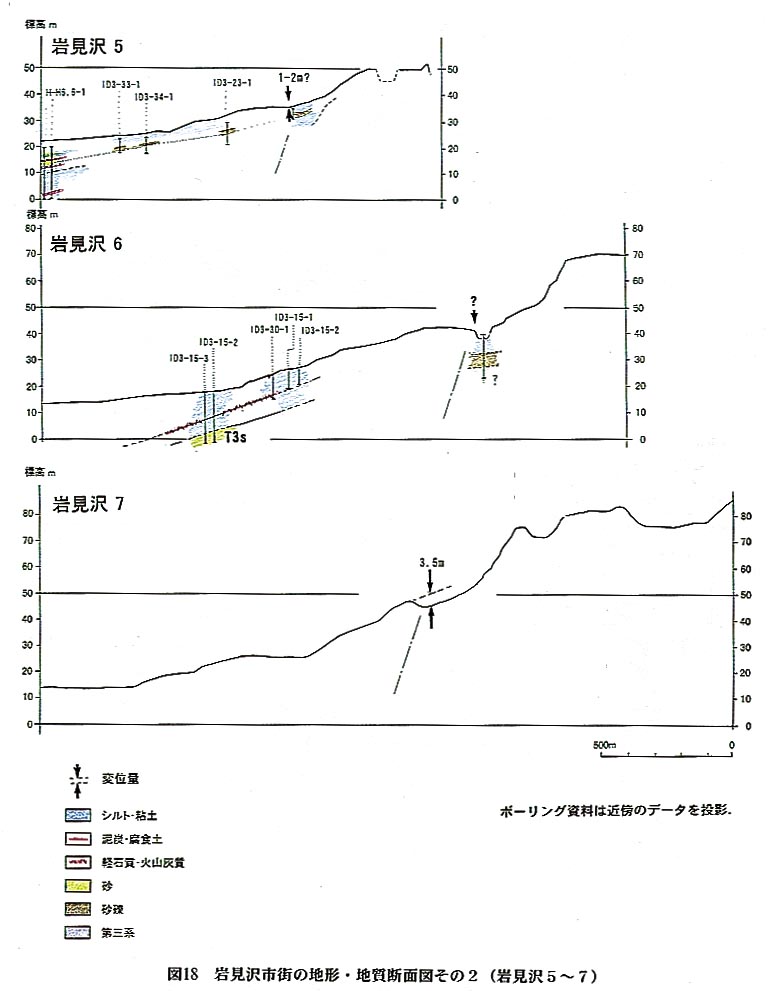

　図１８　岩見沢市街の地形・地質断面図その２（岩見沢５〜７）

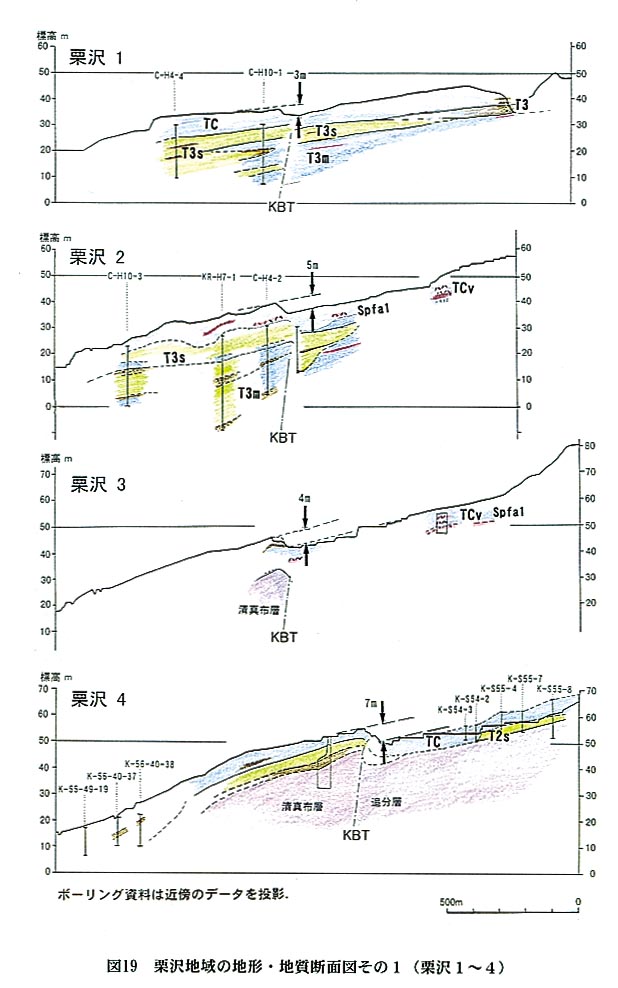

　図１９　栗沢地域の地形・地質断面図その１（栗沢１〜４）

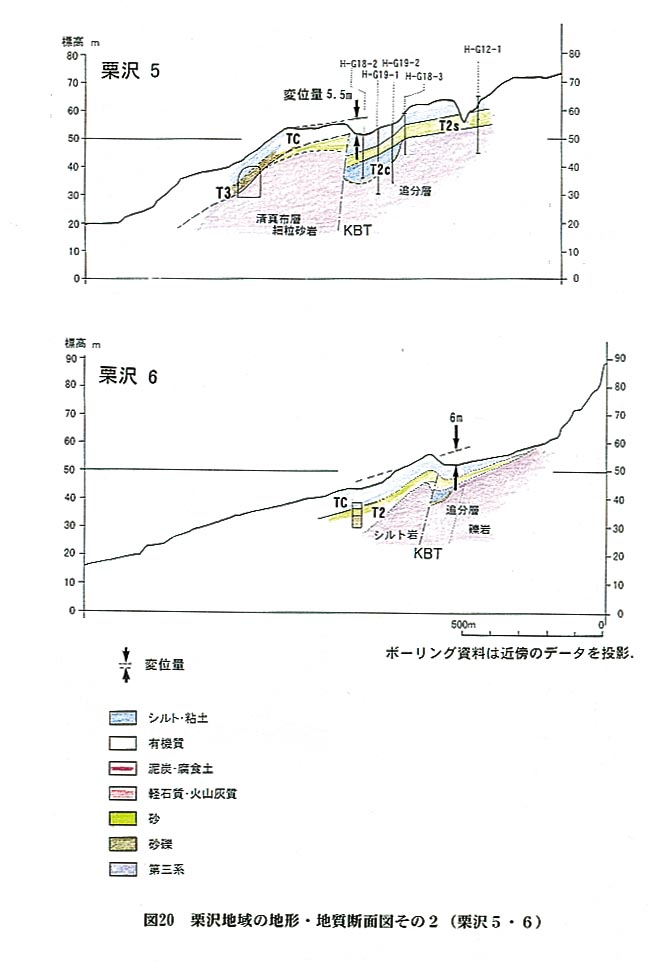

　図２０　栗沢地域の地形・地質断面図その２（栗沢５・６）
