２−４−３　解析結果

解析結果は、比抵抗断面図としてまとめた。さらに、地表地質踏査、調査ボーリング結果およびオーガーボーリング結果等を参照にして地質解釈図を作成した。地質解釈図では、比抵抗断面図の比抵抗値の分布を比抵抗値の低いものから概略次の４階級に便宜的に分類し、認められる特徴ある部分を抽出し地質との関連を推定した。

　　　比抵抗 ５０ Ω・ｍ以下 　　記号：ＬＬ

　　　　　　 ５０ 〜１００ Ω・ｍ　　　　　記号：Ｌ

　　　 １００〜２００ Ω・ｍ　　 　　記号：Ｈ

　　　　　　２００ Ω・ｍ以上 　 　　記号：ＨＨ

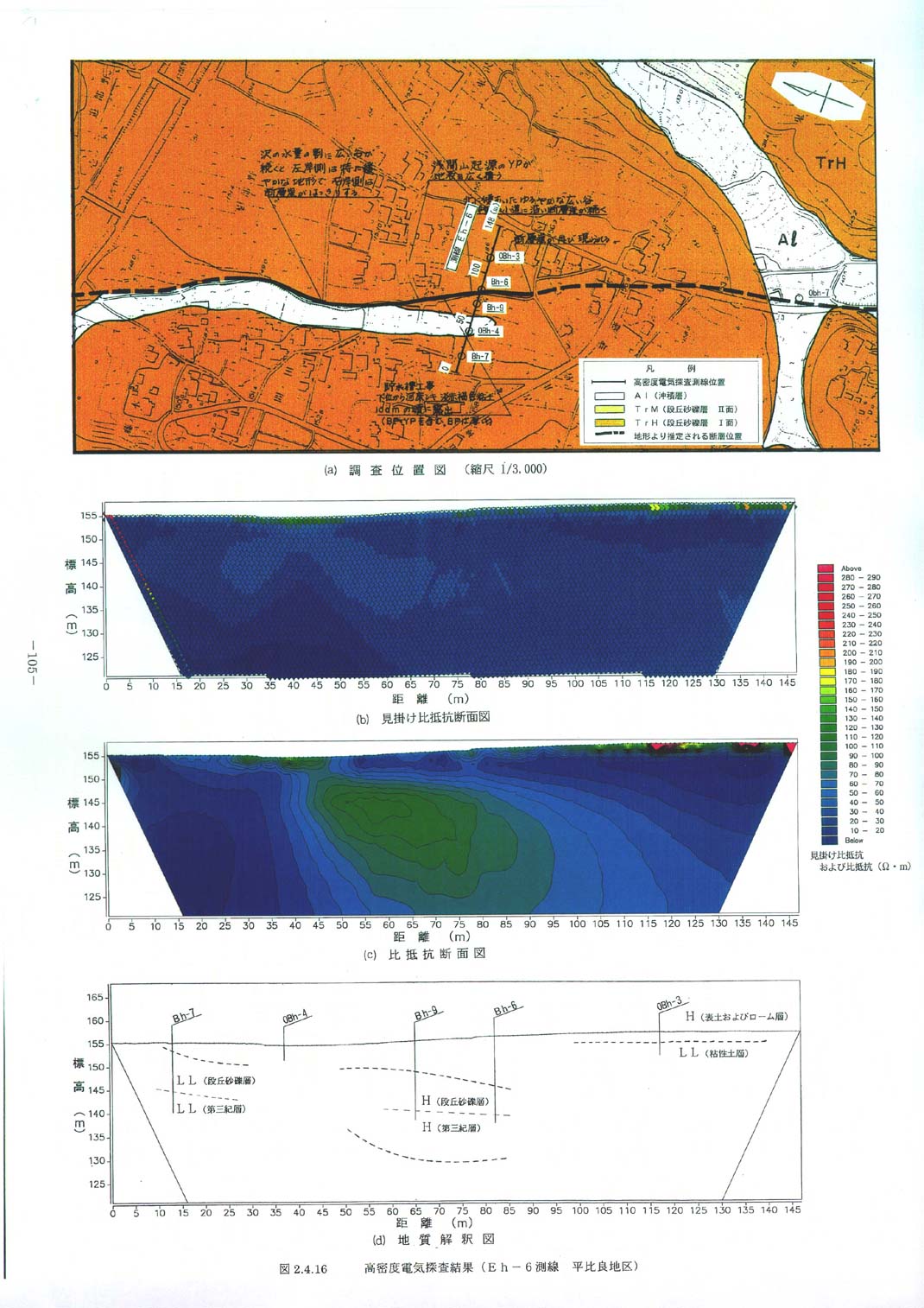

図２−４−５〜図２−４−１６には高密度電気探査結果として、各測線毎に位置図、見掛け比抵抗断面図、比抵抗断面図および地質解釈図を一覧として示した。

以下、各測線毎に解析結果を述べる。
