なお，地震規模は，松田（１９７５）の断層の長さ（Ｌ）もしくは１回当たりの変位量（Ｄ）と地震のマグニチュード（Ｍ）との関係式（図５−５−７）から算定した。

ＭＬ＝（ｌｏｇＬ＋２．９）／０．６　　Ｌ：活断層の長さ（ｋｍ）

ＭＤ＝（ｌｏｇＤ＋４．０）／０．６　　Ｄ：断層の変位量（ｍ）

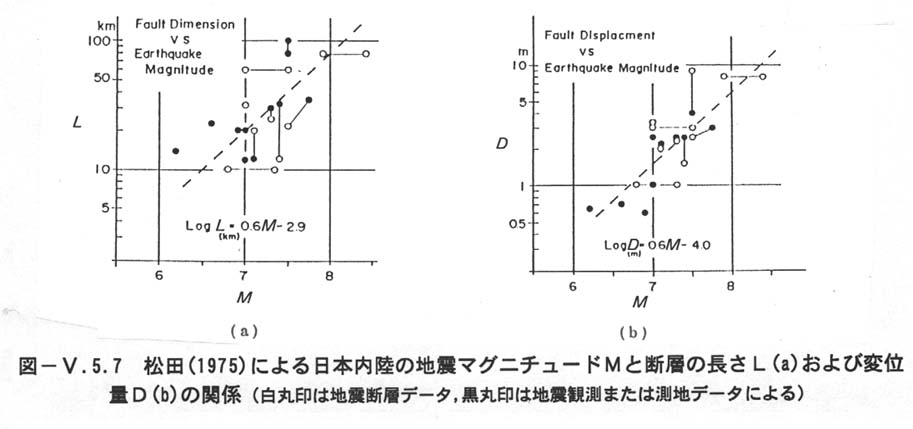

図５−５−７　松田（１９７５）による日本内陸の地震マグニチュードＭと断層の長さＬ（ａ）および変位量Ｄ（ｂ）の関係（白丸印は地震断層データ，黒丸印は地震観測または測地データによる）

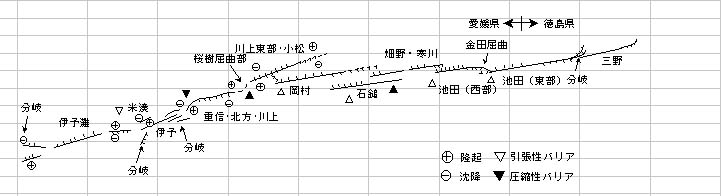

図５−５−８　愛媛県の中央構造線活断層系の分布形態模式図

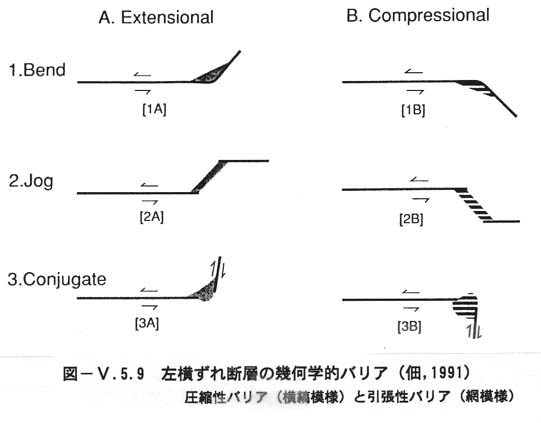

図５−５−９　左横ずれ断層の幾何学的バリア（佃，１９９１）

圧縮性バリア（横縞模様）と引張性バリア（網模様）

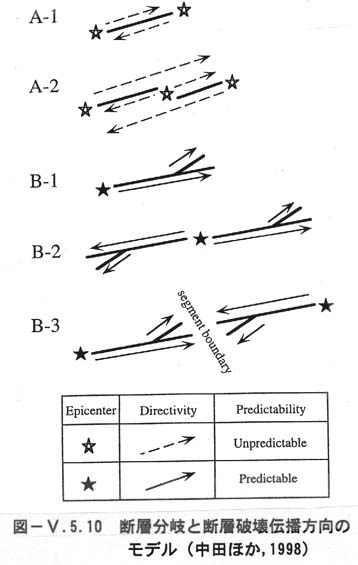

図５−５−１０　断層分岐と断層破壊伝播方向のモデル（中田ほか，１９９８）

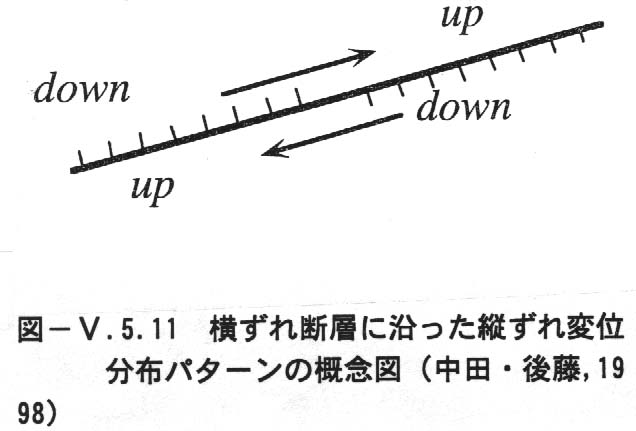

図５−５−１１　横ずれ断層に沿った縦ずれ変位分布パターンの概念図（中田・後藤，１９９８）

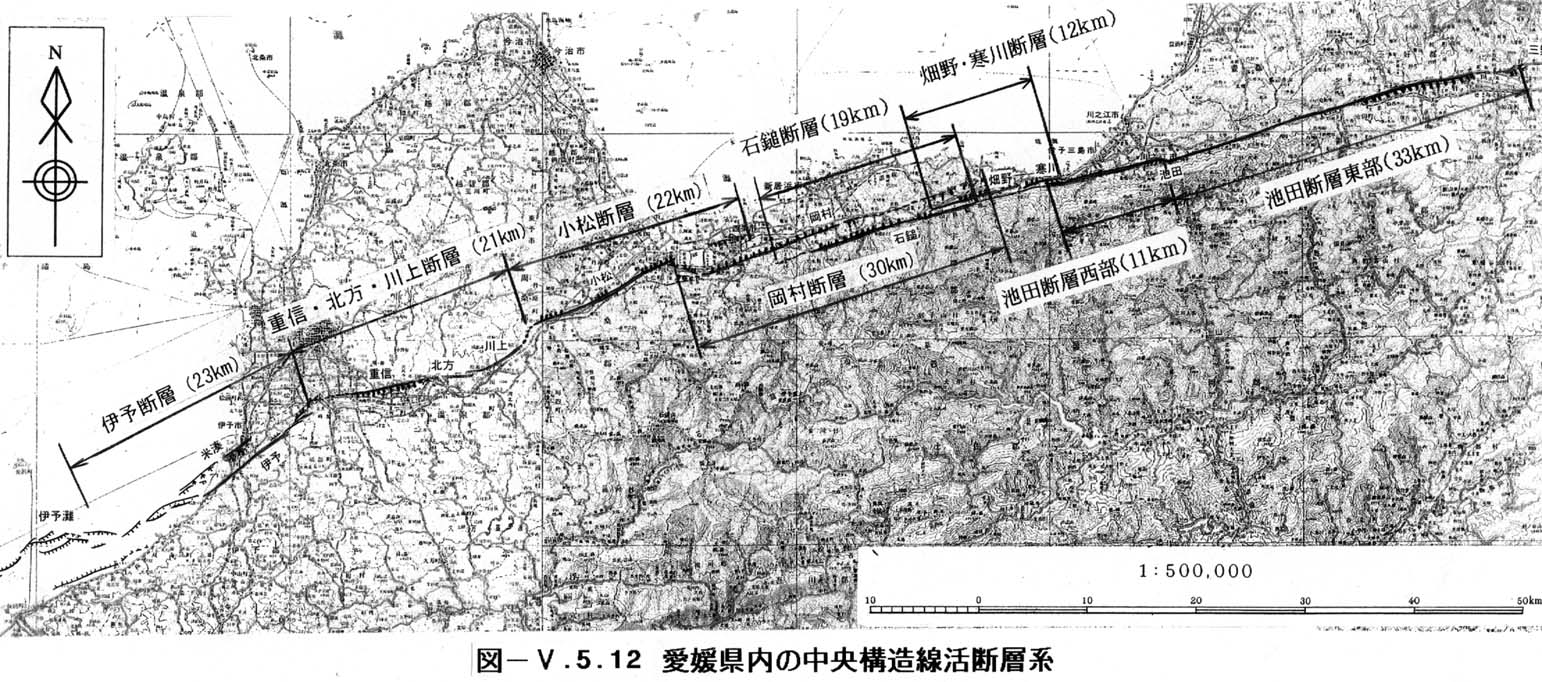

図５−５−１２　愛媛県内の中央構造線活断層系のセグメント区分（案）

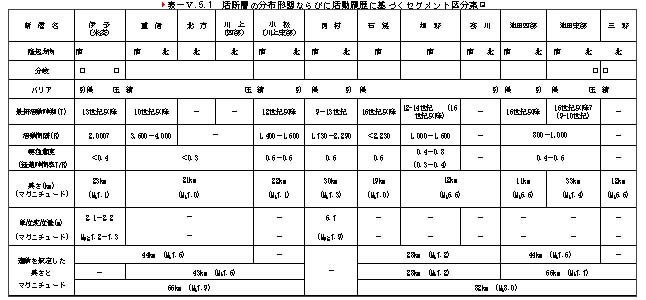

表５−５−１　活断層の分布形態ならびに活動履歴に基づくセグメント区分案
