�@ 初 期 編 集

ａ．デ−タ整理…ノイズ除去，不良デ−タの除去，測量デ−タ整理等を行う。

ｂ．ＣＭＰ編集…測定を道路沿いおよび障害物を避けて実施したため，ＣＭＰ（反射中点）は一般に平面上に分布する。重合用測線は，これらのＣＭＰの分布を最適に通る折れ線として設定し，この測線沿いにＣＭＰ編集を行った。重合測線位置を図２−５−１，図２−５−２に示す。

なお，重合測線はオフセット距離（震源−受震器間距離）が比較的短いものを考慮して決めた。

�A 初 期 処 理

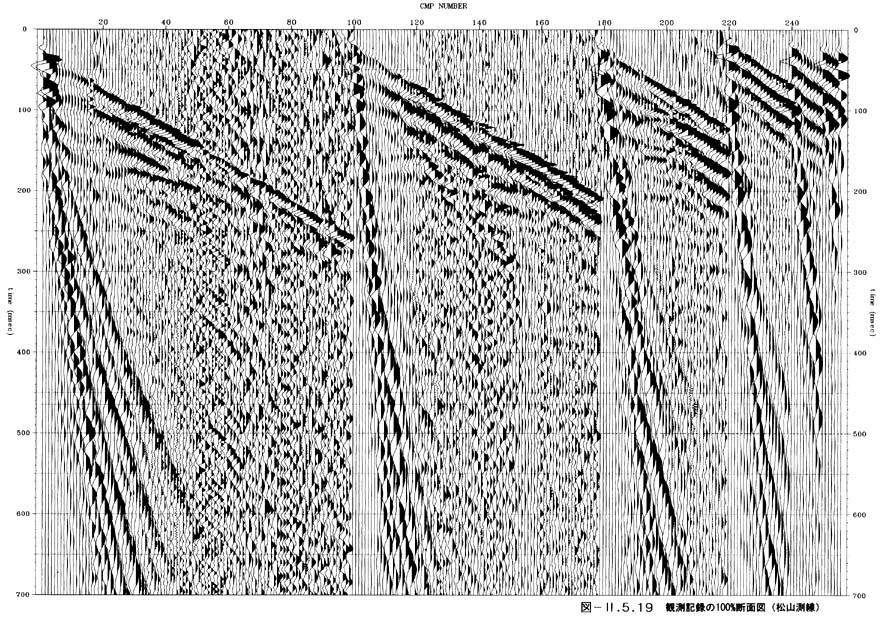

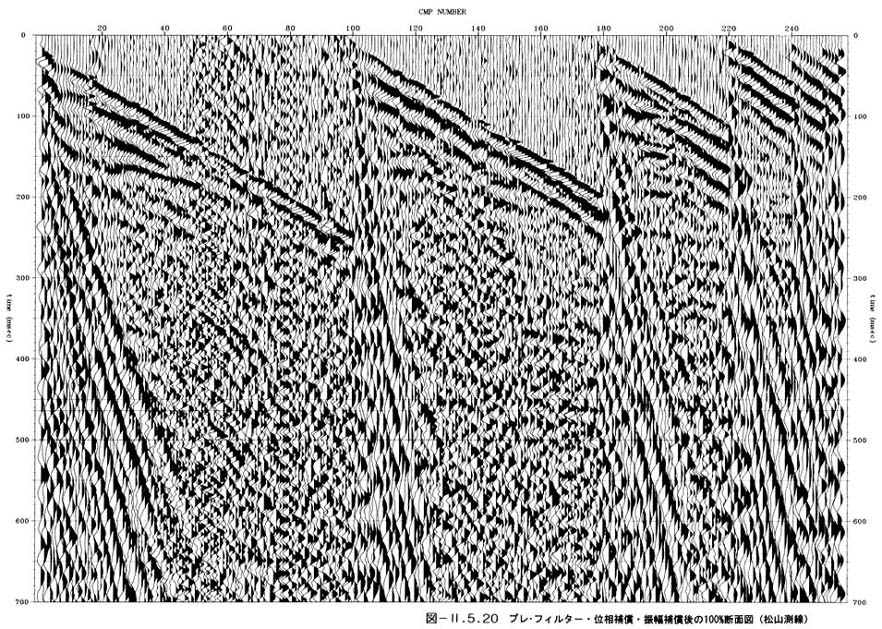

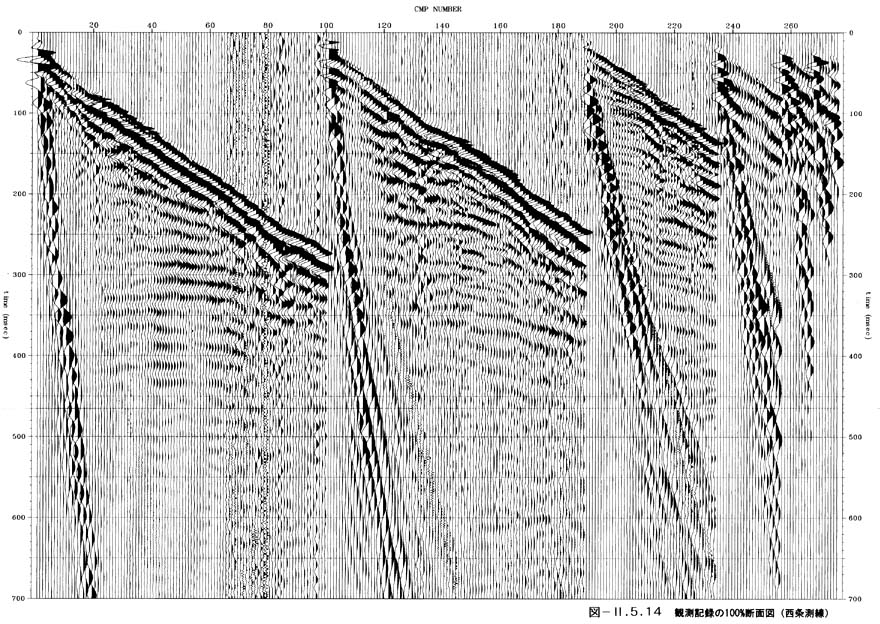

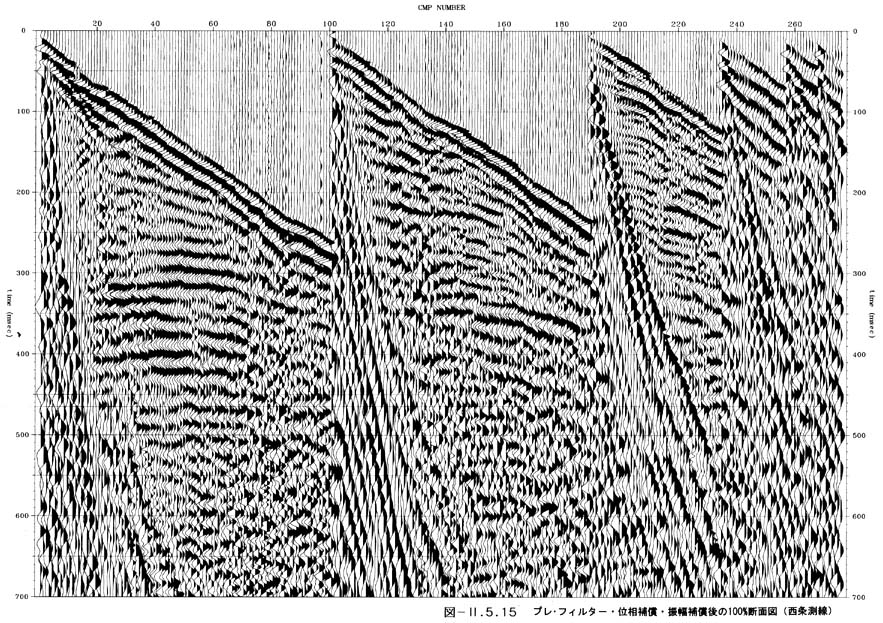

波形処理のうち最も重要な処理は，パルスの短縮，短い周期の多重反射の除去，スペクトルの平滑化，等を目的に実施するデコンボリュ−ションである。この処理を良好にするため，次の前処理を実施した。観測原記録の１００％断面図を図２−５−１４，図２−５−１９に，また，これらの初期処理後の１００％断面図を図２−５−１５，図２−５−２０に示す。

・ プレフィルタリング…再帰型のフィルタ−を用い，位相特性は次に述べるの位相補償処理で併せてミニマムフェ−ズに直した。

　ｌｏｗｃｕｔ：１０Ｈｚ　（バタ−ワ−ス特性）

　ｈｉｇｈｃｕｔ：１３０Ｈｚ（　 同 ）

・ 位相補償…デコンボリュ−ションが有効に働くためには，トレ−スがミニマムフェ−ズ特性であることが条件の一つである。測定系でもっともこの条件を満たさないものは，探鉱機のフィルタ−の位相特性である。これをミニマム位相特性に戻すフィルタ−を設計し，補償を行った。

・振幅補償…次の２段階に分けて実施した。

ａ．全トレースよりオフセット距離（震源−受震器間距離）別に振幅の時間減衰特性を統計的に求め，この特性の逆数で振幅補償を行った。

ｂ．次に各トレース別に，ゲ−ト幅１５０ｍｓｅｃ で平均振幅の時間変化を求め，振幅補償を行った（ＡＡＣ）。

�B デコンボリュ−ション

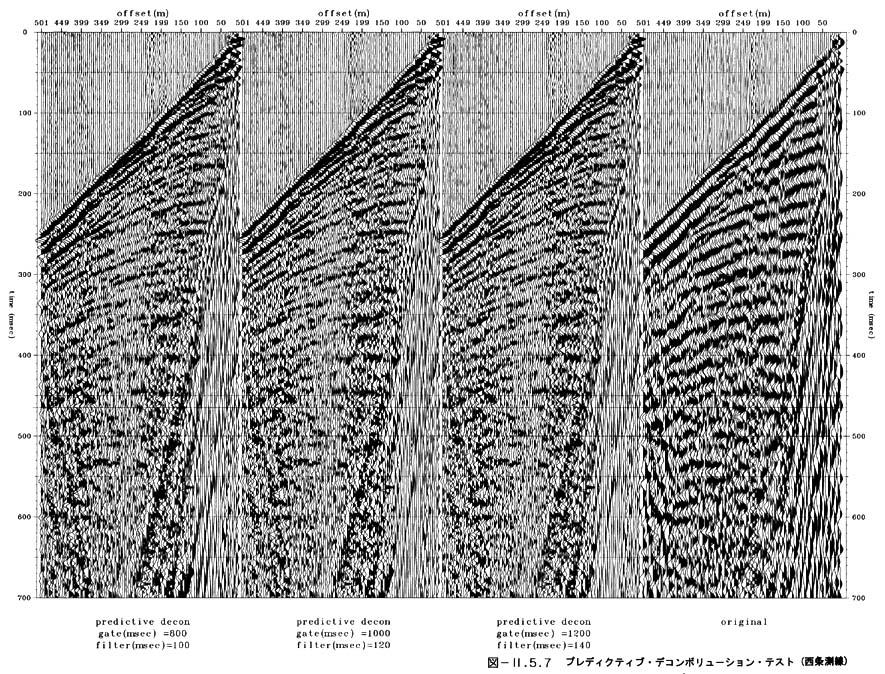

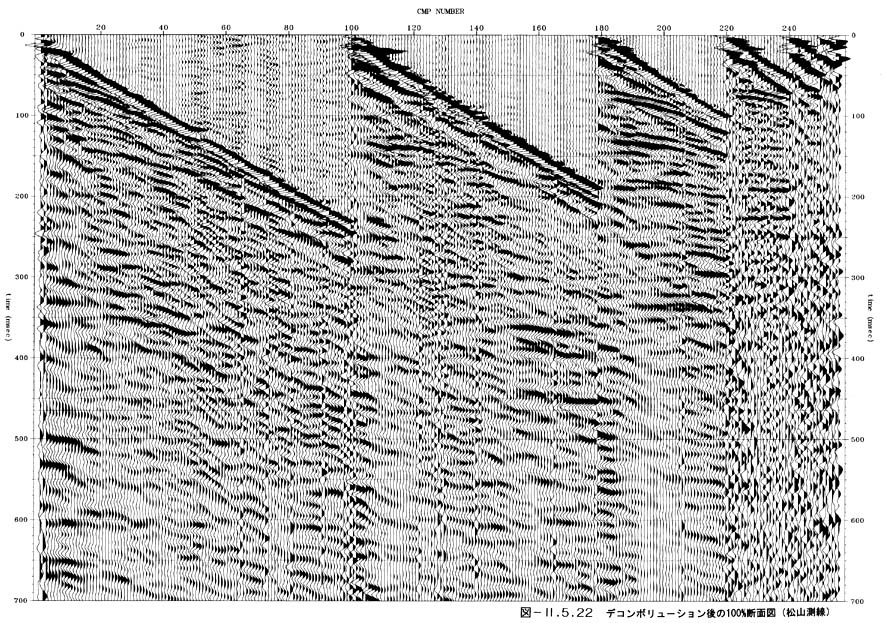

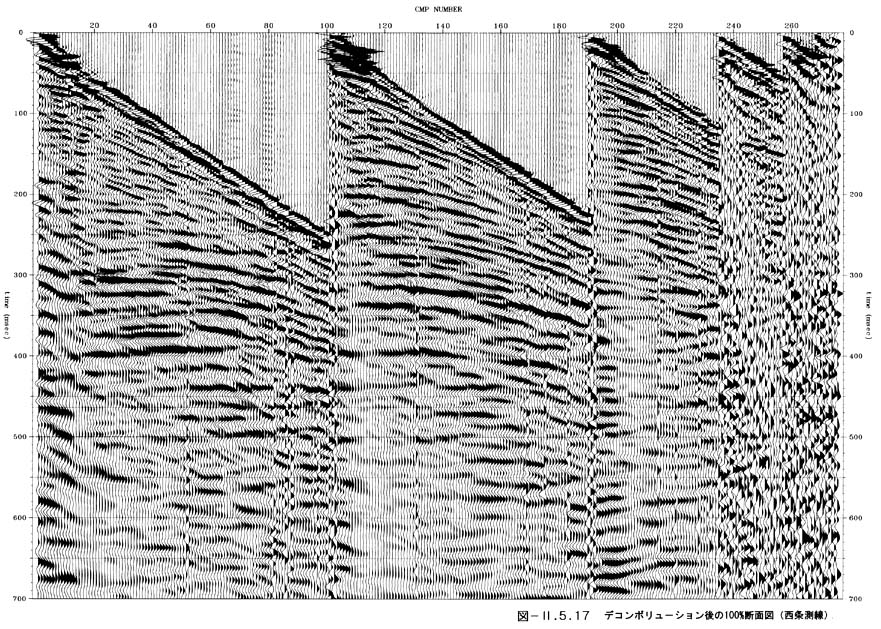

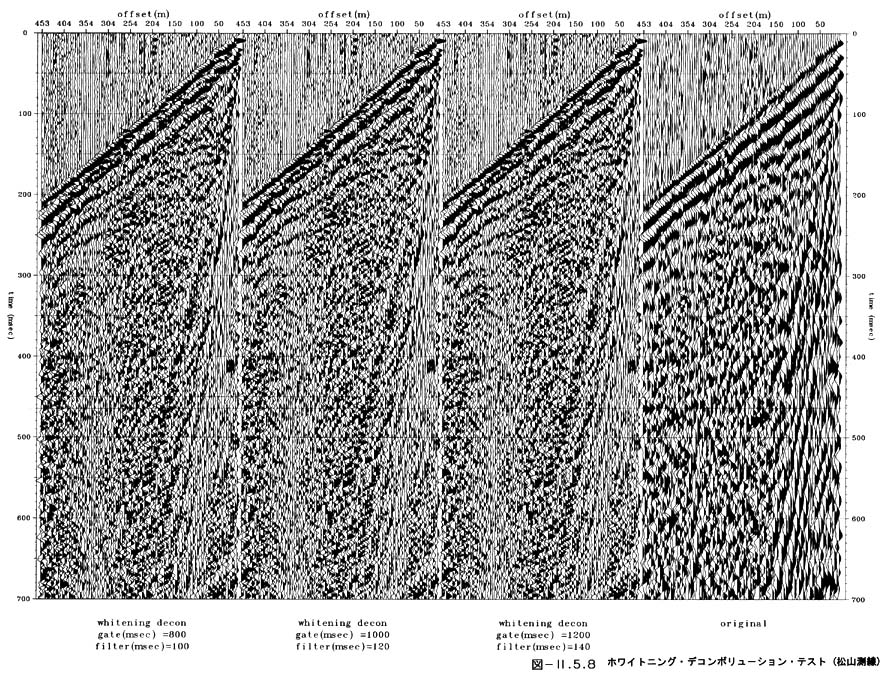

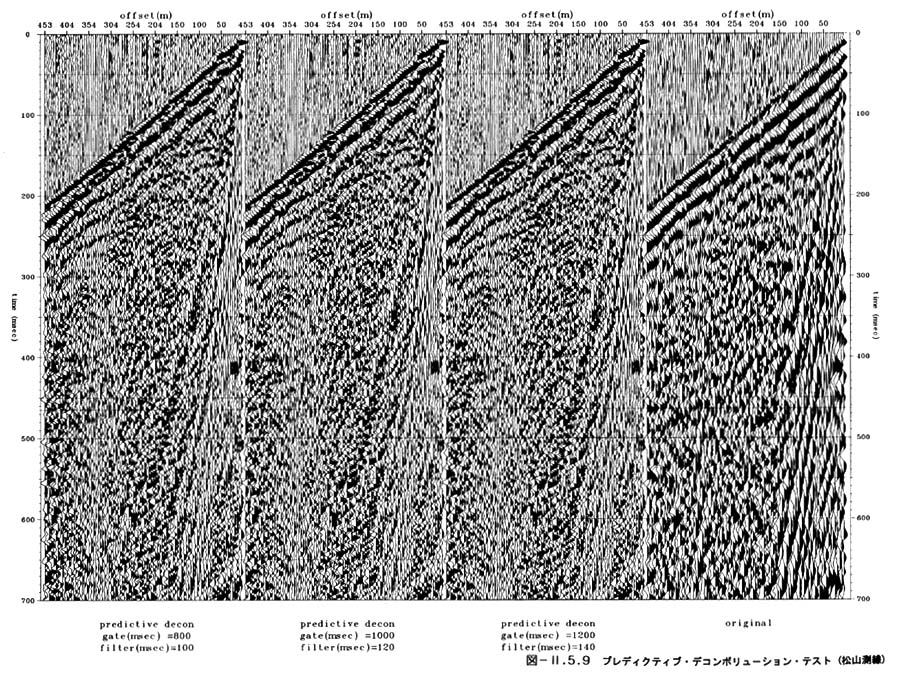

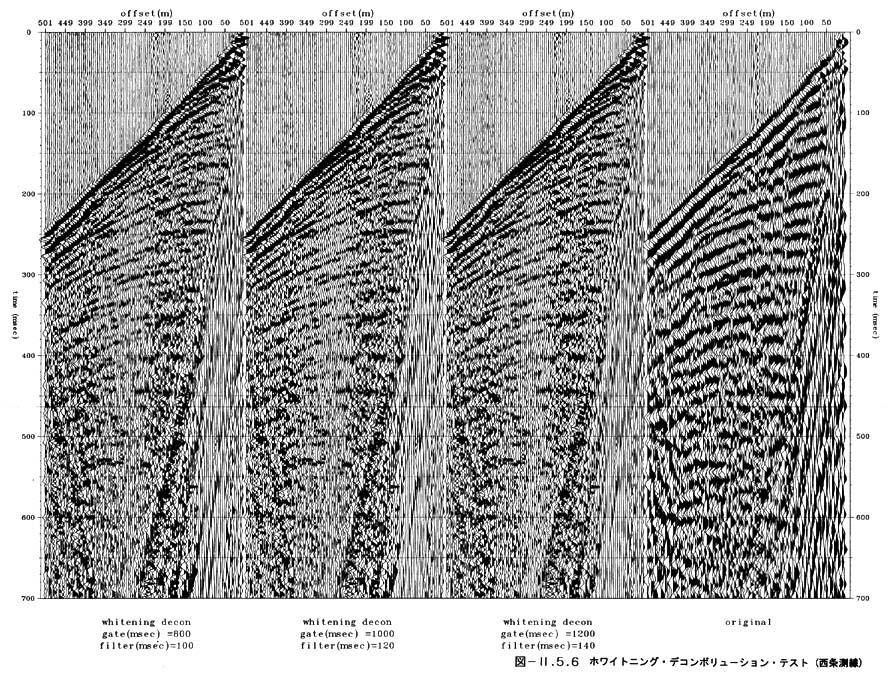

自己相関演算のゲ−ト長１０００ｍｓｅｃ，フィルタ−長１００ｍｓｅｃ，ホワイトノイズ３％のタイム・バリアント型ホワイトニング・デコンボリュ−ションを用いた。デコンボリュ−シ ョンテストを図２−５−６，図２−５−７，図２−５−８，図２−５−９に，またデコンボリュ−ション後の１００％断面を図２−５−１７，図２−５−２２に示す。
