１地質構成

本測線では，地表から１０〜２０ｍの厚さで，沖積層および段丘堆積物に対比される地層が，下位の地層（郡中層および和泉層群）を不整合に覆っている。

ＣＭＰ�ｂO−２８０ にかけての地下には，明瞭な反射面を持つ堆積物が分布している。本層は，地表地質から， 郡中層に対比される。郡中層のＰ波速度は，１，７００ 〜２，４００ｍ／ｓで，下位ほど速度が大きくなっており，郡中層の基底は， 海面下 − ８００ｍに達するようである。

ＣＭＰ�ｂQ９０−６６０ にかけての地表から − １００ｍまでに分布する反射面のやや明瞭な地層は，地表地質から和泉層群に対比される。このＰ波速度は，３，０００〜３，３００ｍ／ｓとなっている。

本測線において， 地下に広がる不明瞭な反射面を持つ地層は，和泉層群と推定される。和泉層群は，本地域の第四紀堆積物の基盤岩を構成している。

また，本測線の表層速度解析によれば，郡中層のＰ波速度は２，０００ｍ／ｓ前後，和泉層群のそれは２，５００ｍ／ｓ以上と明瞭な差異が認められる。

２ 地質構造

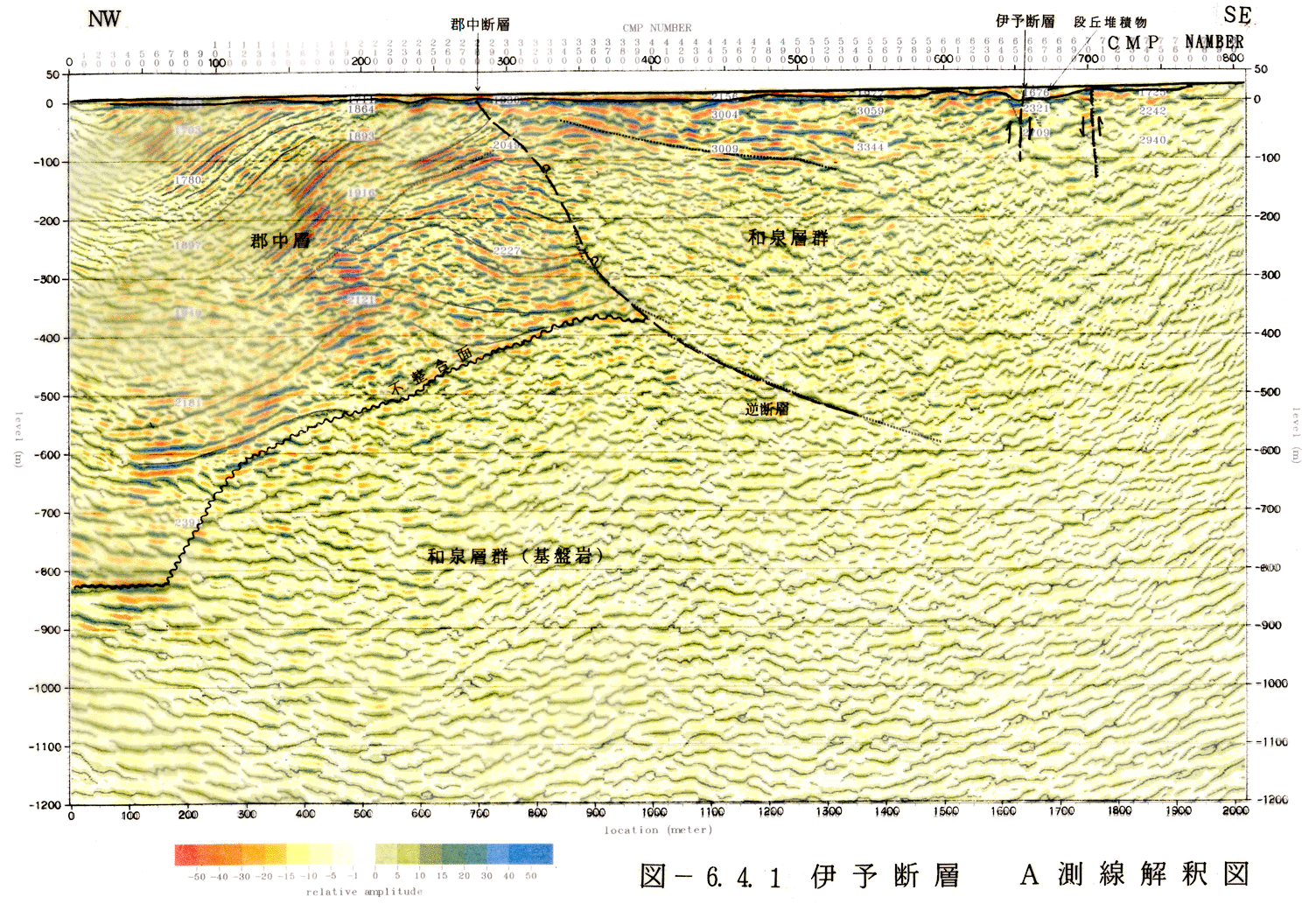

本測線では，地表の地形・地質から，伊予断層および郡中断層の存在が推定されている。

�@ 伊予断層

伊予断層は，ＣＭＰ�ｂO−６６０ 付近を通過すると推定されるが，ここでは，地表から約５０ｍまでの反射面に南側落下を示すずれが認められ，音響断面図からも高角度断層が推定される。

また，ＣＭＰ�ｂV００ 付近にも北側落下を示す高角度断層が推定される。ここでは， 表層速度解析（図６−３−２）においても， 低速度帯が認められ，断層破砕部の存在を示唆している。

以上にように，当測線においては，伊予断層と思われる断層は２本推定され，ＣＭＰ�ｂU６０−７００ 間は地溝状に落ち込んでいるようである。このような構造は，右ステップする右横ずれの断層によるプルアバートベーズンの存在を示唆している。

�A 郡中断層

郡中断層が通ると推定されるＣＭＰ�ｂQ８０ 付近で， 和泉層群と郡中層との境界が推定されるが，音響断面では大きな差異は認められていない。断層は，南へ傾斜しているが，和泉層群（基盤岩）に入るとその傾斜は緩くなり，その反射像は比較的明瞭となっている。

郡中層の層厚は，最大 ８００ｍ 程度と見積もられる。郡中層は，断層の近傍の上位で北傾斜，中位で南傾斜，下位では水平あるいは緩く波うっているように見え，複雑な褶曲構造を呈している。

断層から北へ離れるに従い，上位から下位までの郡中層は全体として，北傾斜の同斜構造を示し，さらに北方ではほぼ水平となっている。
