従って，この低崖を挟む反射法弾性波探査と低崖の直下でボーリング調査を行った。反射法弾性波探査の結果は図４−１５に示すとおりで，相野々層と山内層との境界付近に強い連続した反射面が認められ，断層による地層の変位を示唆するものが見られないことから，事前に想定した断層は存在しないと判断される。

また，断層崖とみられた低崖の下側（断層があるとすれば沈降側に当たる。）で掘削したボーリング（ＢＹＯ−２）では，深度１１ｍで段丘堆積物の砂礫層の下に基盤岩である相野々層の泥岩を確認している。断層の存在が明らかな三貫堰付近などで，今回の調査で掘削したボーリングや既存資料（図４−７参照）では，断層の沈降側には厚い砂礫層が分布していて，深度３０ｍのボーリングでも基盤岩を確認していない。したがって，この点からも横手市市街地にみられる低崖は，活断層による変位地形である可能性は低いとみられる。

このように，横手市市街地にみられる低崖が，金沢断層の変位地形ではないと判断されることから，金沢断層の分布の南限は変位地形の明瞭な睦成付近とみられ，その延長は約９Ｋｍとなる。

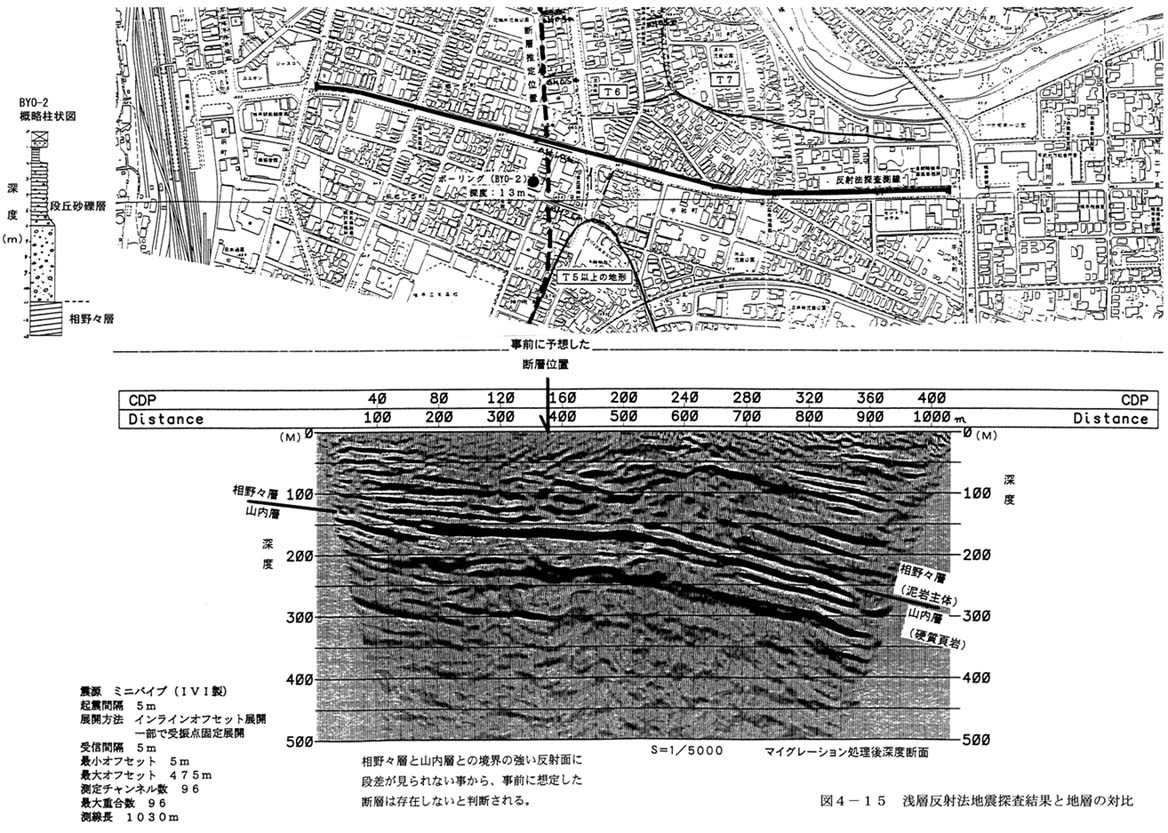

図４−１５　浅層反射法地震探査結果と地層の対比
