（１） ﾌｫｰﾏｯﾄ変換及びデータ編集

ﾃﾞｰﾀは全てＧＤＡＰＳ−４探鉱機を用いＳＥＧＹﾌｫｰﾏｯﾄで取得されているが，ﾃﾞｰﾀ処理用の内部ﾌｫｰﾏｯﾄへの変換を行なった。

（２） ＣＭＰ編集

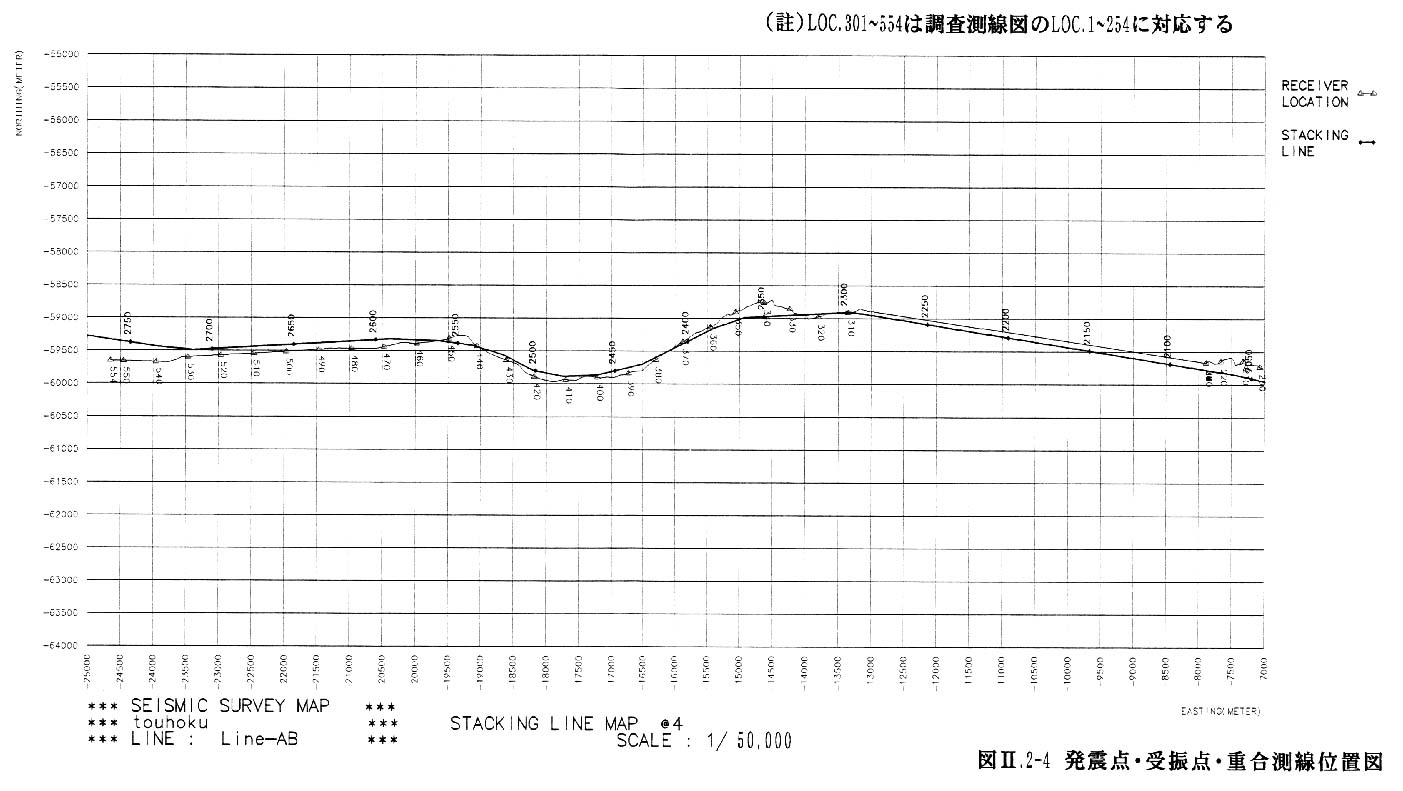

図２−２−４に示す様に，ＣＭＰ分布図をもとに重合測線を設定し，これに沿って，ＣＭＰ間隔を２５．０ｍとしたＣＭＰ編集を実施した。

（３） 振幅回復

幾何減衰を補償するために，球面発散を補償する振幅調整を行った後，ｳｲﾝﾄﾞｳ長２０００ｍｓの振幅調整（ＡＧＣ：Ａｕｔｏｍａｔｉｃ Ｇａｉｎ Ｃｏｎｔｒｏｌ） を適用した。

（４） ﾃﾞｺﾝﾎﾞﾞﾘｭｰｼｮﾝ

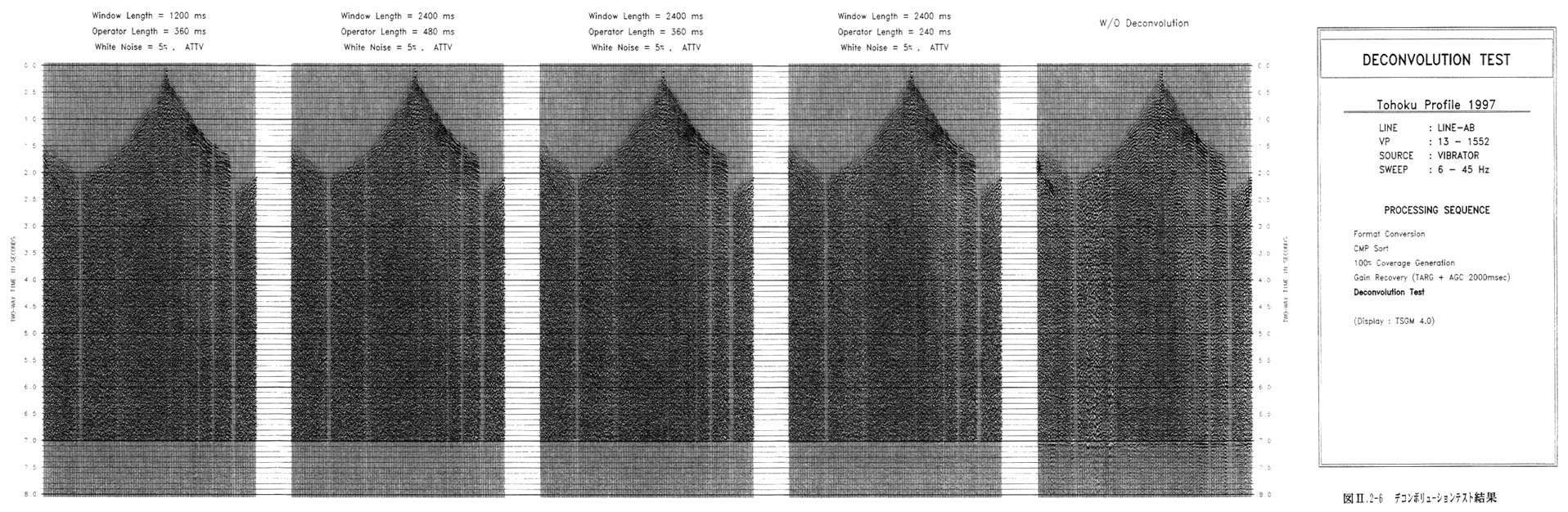

図２−２−６に示すﾃｽﾄの結果に基づき，ｵﾍﾟﾚｰﾀｰ長３６０ｍｓ，ｳｨﾝﾄﾞｰ長２４００ｍｓのﾎﾜｲﾄﾆﾝｸﾞﾃﾞｺﾝﾎﾞﾘｭｰｼｮﾝを適用した。

（５） Ｆｌｏａｔｉｎｇ ｄａｔｕｍ ｐｌａｎｅへの静補正

改良ﾀｲﾑﾀｰﾑ法（ 解析に用いたﾃﾞｰﾀのｵﾌｾｯﾄ範囲は，１００〜１０００ｍ ）を用いて表層速度構造を推定し，図２−２−７ にその結果を示す。各ＣＭＰ内の平均標高（ｆｌｏａｔｉｎｇ ｄａｔｕｍ ｐｌａｎｅ）を設定し，この点で受振・発震が行なわれるような補正を実施した。この際，表層は表層基底層速度を一律 ３５００ｍ／ｓ として置き換えた。

（６） 速度解析

定速度重合法によりほぼ１５０ＣＭＰ（３７５０ｍ）間隔で速度解析を行ない，速度ﾌﾟﾛﾌｧｲﾙを速度解析結果と共に 図２−２−８−１に示す。なお，最深部についてはＲＭＳ速度として６８００ｍ／ｓを仮定した。図２−２−８−２と図２−２−８−３には，千屋断層の東側と西側の速度解析パネルをそれぞれ示したが，特に浅部においてトレンドが明瞭に異なっているのが分かる。

（７） ＮＭＯ補正及びﾐｭｰﾄ

速度解析により求まった速度関数を用いてＮＭＯ補正を実施した。また，ＮＭＯ後のｵﾌｾｯﾄ距離の大きいﾄﾚｰｽに対し，初動付近の２．２倍以上に伸びた波形を除去した。それによっても除去しきれない部分については別個に切り取る処理を施した。

（８） 振幅調整

ｳｨﾝﾄﾞｰ長１００ｍｓのＡＧＣにより振幅を調整した。

（９） ＣＭＰ重合

平均２５重合程度のＣＭＰ重合を行なった。

重合距離範囲　　 ：　３０ｍ〜最大ｵﾌｾｯﾄ

（１０） ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀｰ

４〜２５Ｈｚの通過帯域を有するﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀｰを適用した。

（１１） ﾗﾝﾀﾞﾑﾉｲｽﾞの抑制処理

ﾗﾝﾀﾞﾑﾉｲｽﾞを抑制し深部における微弱な反射波のﾚﾍﾞﾙを持ち上げる為に，ＦＸ領域の予測誤差ﾌｨﾙﾀｰを適用した。

（１２） 速度ﾌｨﾙﾀｰによる低速度ｲﾍﾞﾝﾄの除去

反射波以外の初動の後続波の中で，この段階でも残留している低速度のｲﾍﾞﾝﾄを除去する目的で，見掛け速度の絶対値が１５００ｍ／ｓ以上のｲﾍﾞﾝﾄを通過させる速度ﾌｨﾙﾀｰを適用した。

（１３） Ｄａｔｕｍ Ｐｌａｎｅへの静補正

ここまでの処理においては時刻ｾﾞﾛはＣＭＰの平均標高となっている。ここでは，時刻ｾﾞﾛを基準面（ ｄａｔｕｍ ｐｌａｎｅ ）に揃えるような標高補正を実施した。基準面は，平均海水面に設定した。

（１４） ＦＤﾏｲｸﾞﾚｰｼｮﾝ

差分法ﾏｲｸﾞﾚｰｼｮﾝを実施した。ﾏｲｸﾞﾚｰｼｮﾝに用いた速度は速度解析の結果得られた速度関数を７０％（地表）， ６５％（５秒まで）， ６０％（２０秒まで）の比率で減少させたものを使用した。

（１５） 深度変換

時間ﾏｲｸﾞﾚｰｼｮﾝ後の記録に対し，ﾏｲｸﾞﾚｰｼｮﾝ用の速度関数を用いて深度に変換した。

（１６） ﾄﾚｰｽ表示

重合・ﾏｲｸﾞﾚｰｼｮﾝ・深度変換の各処理後のﾃﾞｰﾀに対し，ﾄﾚｰｽ単位又は全ﾄﾚｰｽによるｽｹｰﾘﾝｸﾞを行い，白黒のﾍﾟｰﾊﾟｰ記録又はｶﾗｰのﾍﾟｰﾊﾟｰ記録として表示した。表示ｽｹｰﾙは以下の通りである。

ﾄﾚｰｽ間隔 ０．４ｍｍ／２５ｍ（水平ｽｹｰﾙ １：６２５００）

時間ｽｹｰﾙ ４ｃｍ／１ｓｅｃ 時間範囲：０〜８秒

深度ｽｹｰﾙ １：６２５００ 深度範囲：０〜２０�q
