ダイナマイトの発震点は図２−１−３に Ｋ−１〜Ｋ−５ として示されるように，受振測線とその西側への延長部において約５�qの間隔で選定された。ダイナマイトは，装薬量により震源のエネルギーを調整する事が可能な古くから使われてきたインパルス震源である。一箇所当りの発破孔の数は薬量や作孔深度により変動するが，本調査では３０ｍの爆破孔１孔当り１０ｋｇの火薬の装填を標準としたため，発破孔の数は薬量３０ｋｇの２箇所に対し３孔，薬量５０ｋｇの３箇所に対して５孔となった。それらの発破孔は発震点位置を中心として測線に平行に誘爆を起こさない１０ｍ程度の間隔で配置した。

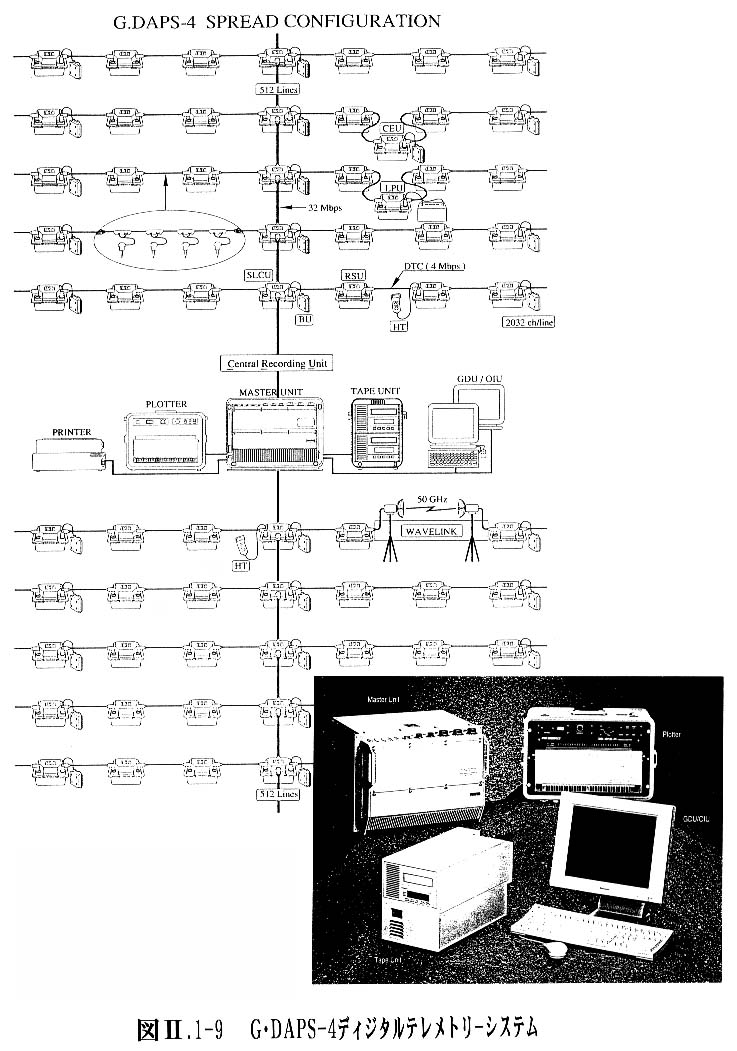

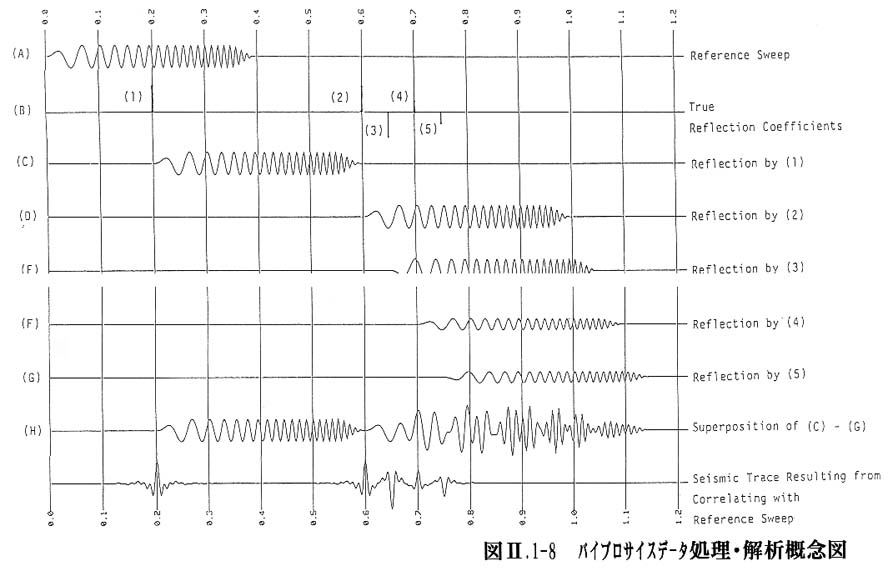

データの収録は多大チャンネルを用いた反射法調査において最も効率的なデータ収録方法であるﾃﾞｨｼﾞﾀﾙ・ﾃﾚﾒﾄﾘｰ方式によった。本調査に用いたＧ･ＤＡＰＳ−４探鉱機のｼｽﾃﾑﾀﾞｲｱｸﾞﾗﾑを図２−１−９に示す。このｼｽﾃﾑの主要部は，ＣＲＵ（Ｃｅｎｔｒａｌ Ｒｅｃｏｒｄｉｎｇ Ｕｎｉｔ）とＲＳＵ（Ｒｅｍｏｔｅ Ｓｔａｔｉｏｎ Ｕｎｉｔ）から構成されている。ＣＲＵは観測車に搭載され，ＲＳＵは受振器と共に測線上に配置される。各受振器で取得されたデータは，ＲＳＵ内で増幅，アナログ→デジタル（Ａ／Ｄ）変換，相互相関処理を施された後に，ディジタル信号としてＣＲＵに伝送され磁気テープに記録される。

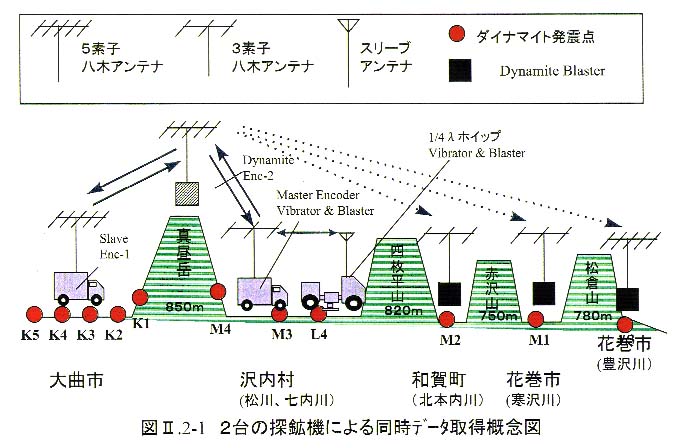

本調査では，秋田側（２５４チャンネル）および岩手側（２２５チャンネル）に展開した受振器で同時観測を行った。Ｇ･ＤＡＰＳ−４探鉱機は１台でこれらのチャンネル数のデータ取得が容易に実施可能であるが，秋田測線と岩手測線は標高８５０ｍの急峻な真昼岳に阻まれ，両測線をケーブルで連結する事が困難なため，１台の探鉱機ではデータ取得が不可能になった。そこで，秋田測線および岩手測線にＧ･ＤＡＰＳ−４探鉱機を１台づつ持ち込み，２つの探鉱機を同期させて同時にデータ取得を行う事とした。図２−２−１はＭａｓｔｅｒ Ｓｌａｖｅ Ｏｐｅｒａｔｉｏｎと呼ばれる２つの探鉱機を同期させたデータ取得の概念図である。バイブレータ震源によるデータ取得の場合には，Ｐｅｌｔｏｎ社製のＥｎｃｏｄｅ Ｓｗｅｅｐ Ｇｅｎｅｒａｔｏｒ ＡＤＶＡＮＣＥ ＩＩ（通称 ＥＳＧ）にＭａｓｔｅｒ及びＳｌａｖｅの設定を行ない，ダイナマイト発震時には，Ｍａｃｈａ Ｉｎｔｅｒｎａｔｉｏｎａｌ社の発破器（Ｂｌａｓｔｅｒ）にＭａｓｔｅｒ & Ｓｌａｖｅの設定を行って同期を取った。この操作の為に，指向性の強い八木アンテナ（秋田側５素子，岩手側３素子）を通信用のアンテナとして観測車に設置した他，真昼岳の山頂にも，中継用の八木アンテナとＥＳＧを設置した。この図は岩手側探鉱機をＭａｓｔｅｒとして発震とデータ取得を実施する場合の例で，Ｓｌａｖｅに設定されている秋田側探鉱機は，岩手側の発震信号（ＴＢ）を受けてデータ取得を開始する。それと同時に，バイブレータも発震作業を開始する。実際のダイナマイト発震作業は，秋田側探鉱機をＭａｓｔｅｒとして実施し，広角反射データを取得した。

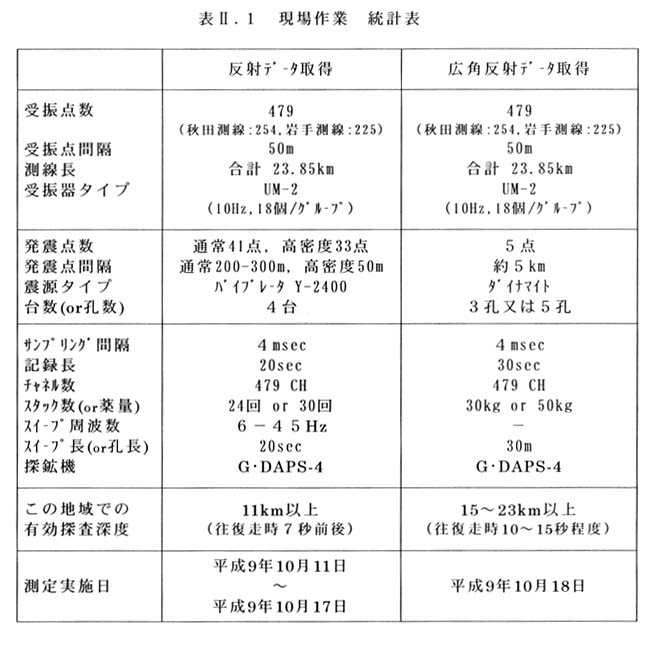

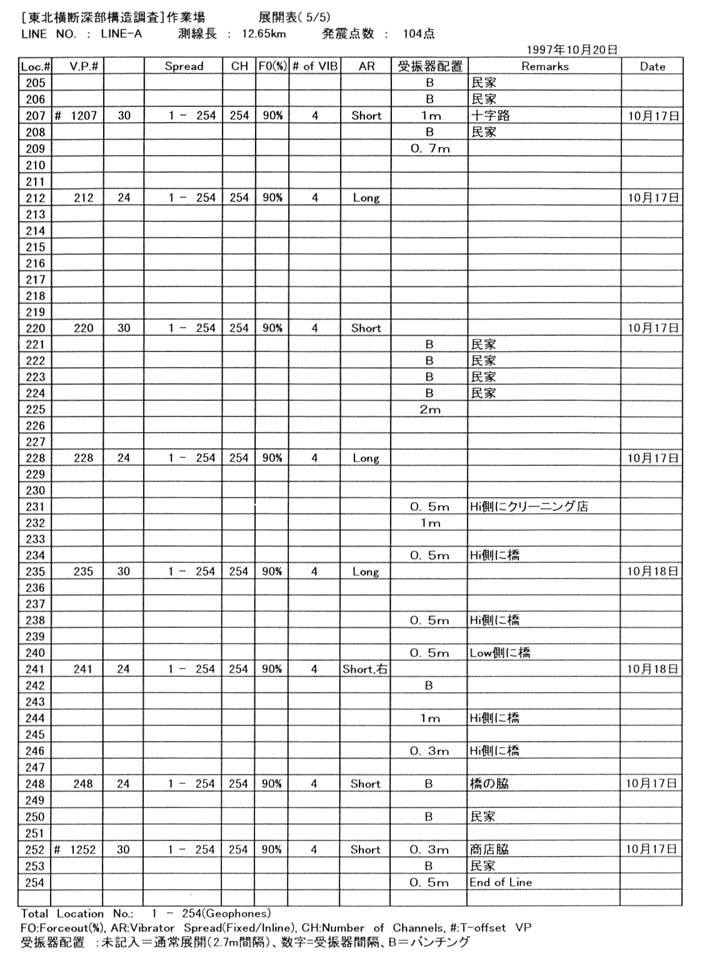

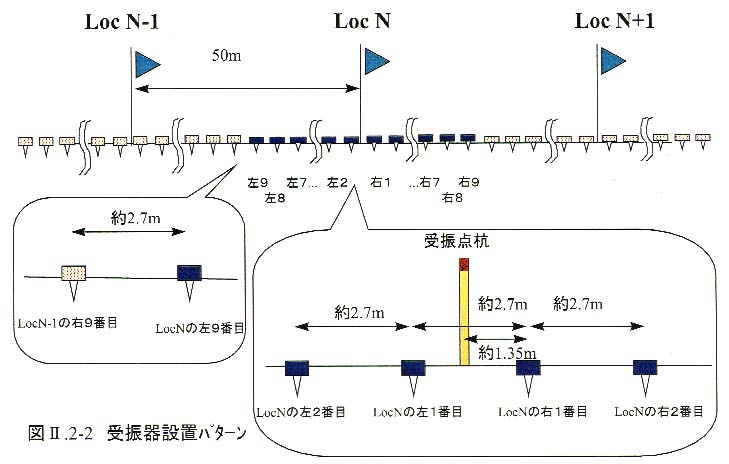

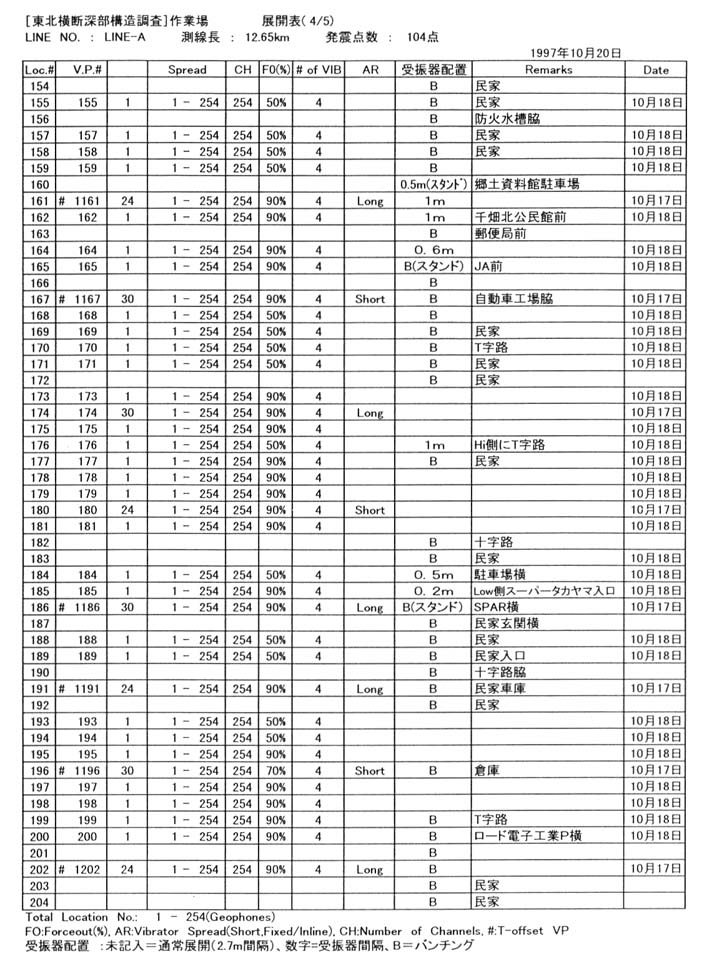

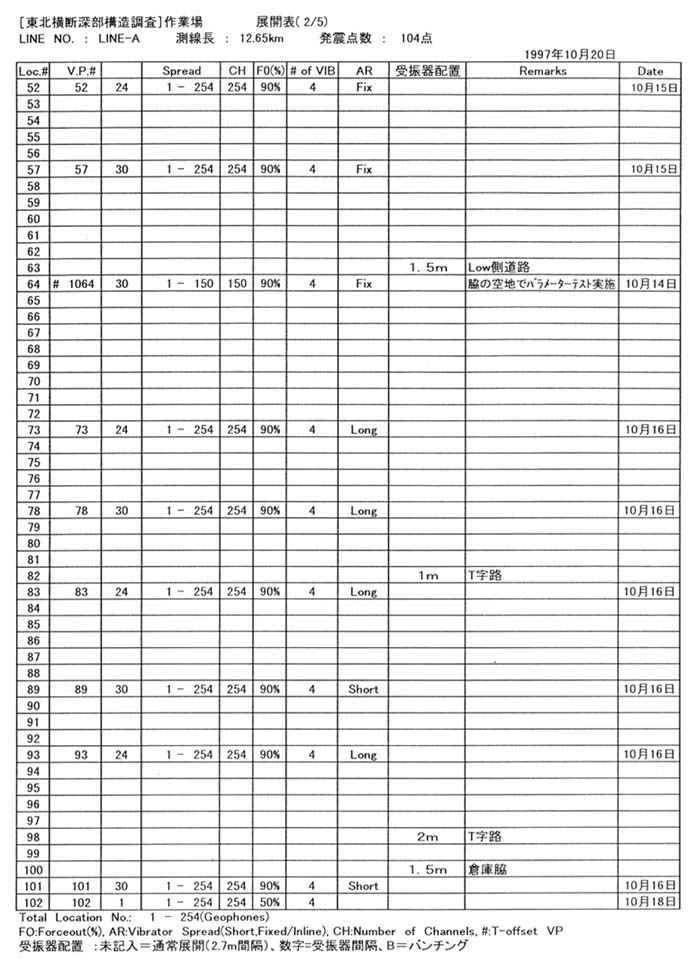

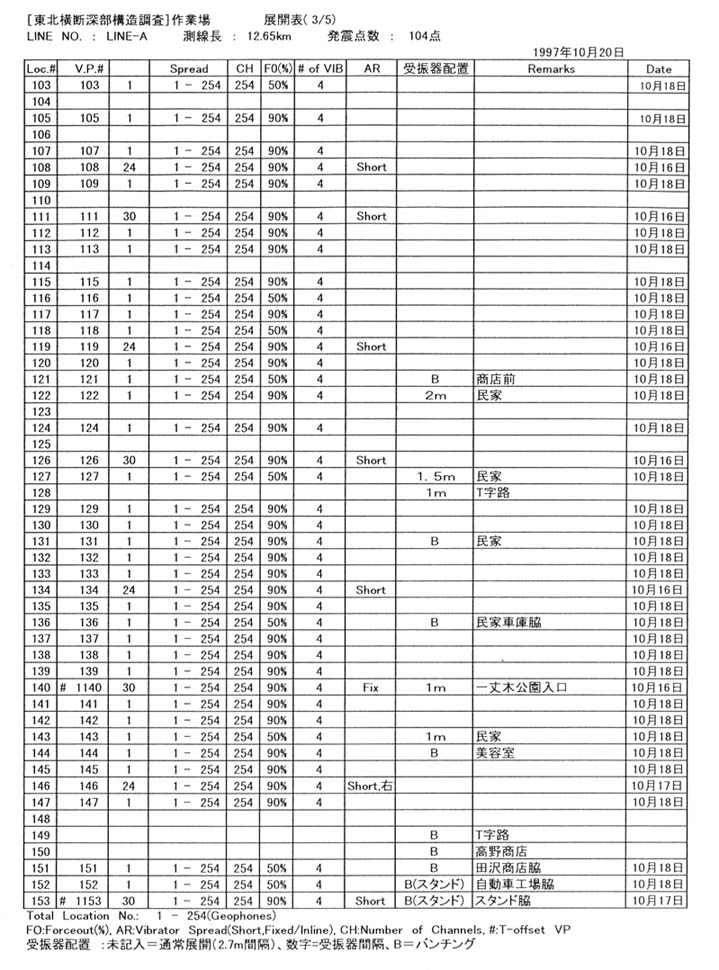

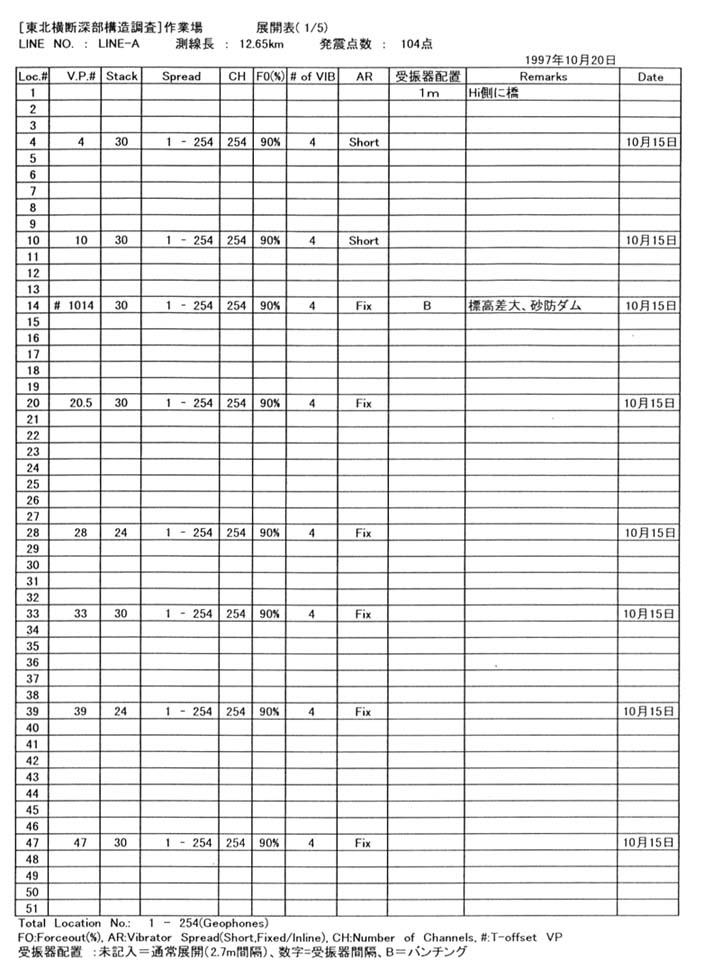

受振器は１受振点に対し１８個の地震計から構成され，表面波などの除去を目的に，それらの地震計を２．７８ｍに直線配列した（図２−２−２）。地震計として１０Ｈｚの固有周波数を持った速度計が使用された。現場作業にかかる統計表とデータ取得に関わる発震点と受振点の関係を示す展開表をそれぞれ表２−１と表２−２−１・表２−２−２・表２−２−３・表２−２−４・表２−２−５にまとめた。

ﾃﾞｰﾀ収録に先立ち測定パラメータのテストを行った。以下に各テストの結果を示す。

１）プリアンプゲイン

Ｇ･ＤＡＰＳ−４のＲＳＵでは０ｄＢ，１２ｄＢおよび２４ｄＢのプリアンプゲインが設定可能である。ジオフォンからの入力電圧が０ｄＢ増幅時で±４．５Ｖを越えると入力が許容電圧を超えてしまう（１２ｄＢで±１．１２５Ｖ，２４ｄＢで±０．２８Ｖ）。そこで相互相関を行わずに１スイープのデータを取得し，各トレースの最大振幅を評価した。最大振幅はいずれも４．５Ｖを下回っていたため，プリアンプゲインは２４ｄＢとした。

２）ｽｲｰﾌﾟ周波数

高分解能の反射ﾃﾞｰﾀを得るためにはできる限り広い周波数帯域のｽｲｰﾌﾟが必要である。一方，深部の探査には低周波成分が有効である。本調査のﾀｰｹﾞｯﾄが１０〜２０�qである事を念頭に置き最適な周波数を決定するため，３種類のｽｲｰﾌﾟ（６−６０ Ｈｚ，６−４５ Ｈｚ，６−３０ Ｈｚ）の比較ﾃｽﾄを実施した。その結果，６−６０Ｈｚのｽｲｰﾌﾟは他のものと比べ若干質の低下が見られた事から採用しない事とし，できる限り高分解能化を図るため６−４５Ｈｚを採用した。

３）重合数

一般にデータのＳ／Ｎは重合数の増大に伴い改善されるが，重合数をいたずらに多くしてもＳ／Ｎの飛躍的な向上は望めず，むしろ作業効率の著しい低下につながる。そこで，調査期間と必要発震点数および作業効率とを考慮した重合数を決める必要がある。テストの結果，２０回以上では明確な差異を認められない事から，安全性の観点から重合数を標準では３０回とし，状況に応じて２４回に調整する事も行った。

測定仕様と主要機器は以下の通りである。

【バイブロサイスによる反射法地震探査】

発震系

震源 ＢＷ／ＭＫ４＋Ｙ２４００　４台

発震点間隔 ２００−３００ｍ（高密度発震は５０ｍ間隔）

発震点数 秋田側４１点，高密度発震３３点

スイープ周波数 ６−４５Ｈｚ

スイープ長 ２０秒

スイープ数 ２４および３０回／ＶＰ（高密度発震は１回／ＶＰ）

スイープモード Ｌｉｎｅａｒ ｕｐ ｓｗｅｅｐ

ドライブレベル ９０％（一部５０％）

震源制御装置　　　ＰＥＬＴＯＮ　ＡＤＶＡＮＣＥ �U

受振系

受振器 ＭＡＲＫ ＰＲＯＤＵＣＴＳ ＵＭ−２（１０Ｈｚ）

受振器感度 ０．２７５Ｖ／ｋｉｎｅ

受振器間隔 ５０ｍ

受振器数 １８個／点

設置パターン ２．７８ｍ間隔　直列配列

記録系

ディジタル探鉱機 Ｇ･ＤＡＰＳ−４

チャンネル数 ４７９（秋田側２５４ＣＨ，岩手側２２５ＣＨ）

サンプル間隔 ４ｍｓｅｃ

記録長 ２０秒（相互相関後）

フォーマット ＳＥＧ−Ｙ

利得制御 ２４ｂｉｔ　Σ−Δ．

プリアンプゲイン ２４ｄＢ

低域遮断周波数 ＯＵＴ

高域遮断周波数 ＯＵＴ

【ダイナマイト発震による広角反射データ取得】

発震系

震源　 ダイナマイト

発震点数 ５点

薬量 ３０ｋｇ（Ｋ−３，Ｋ−４）および５０Ｋｇ（Ｋ−１，Ｋ−２，Ｋ−５）

発破制御装置 ＭＡＴＣＨＡ ＴＨＥ ＳＨＯＯＴＩＮＧ ＳＹＳＴＥＭ

ＭＡＳＴＥＲ − ＳＬＡＶＥ ＣＯＮＴＲＯＬＬＥＲ

受振系

受振器 ＭＡＲＫ ＰＲＯＤＵＣＴＳ ＵＭ−２（１０Ｈｚ）

受振器間隔 ５０ｍ

受振器数 １８個／点

設置パターン ２．７８ｍ間隔　直列配列

記録系

ディジタル探鉱機 Ｇ･ＤＡＰＳ−４

チャンネル数 ４７９（秋田側２５４ＣＨ，岩手側２２５ＣＨ）

サンプル間隔 ４ｍｓｅｃ

記録長 ３０秒

フォーマット ＳＥＧ−Ｙ

利得制御 ２４ｂｉｔ　Σ−Δ．

プリアンプゲイン ２４ｄＢ

低域遮断周波数 ＯＵＴ

高域遮断周波数 ＯＵＴ
